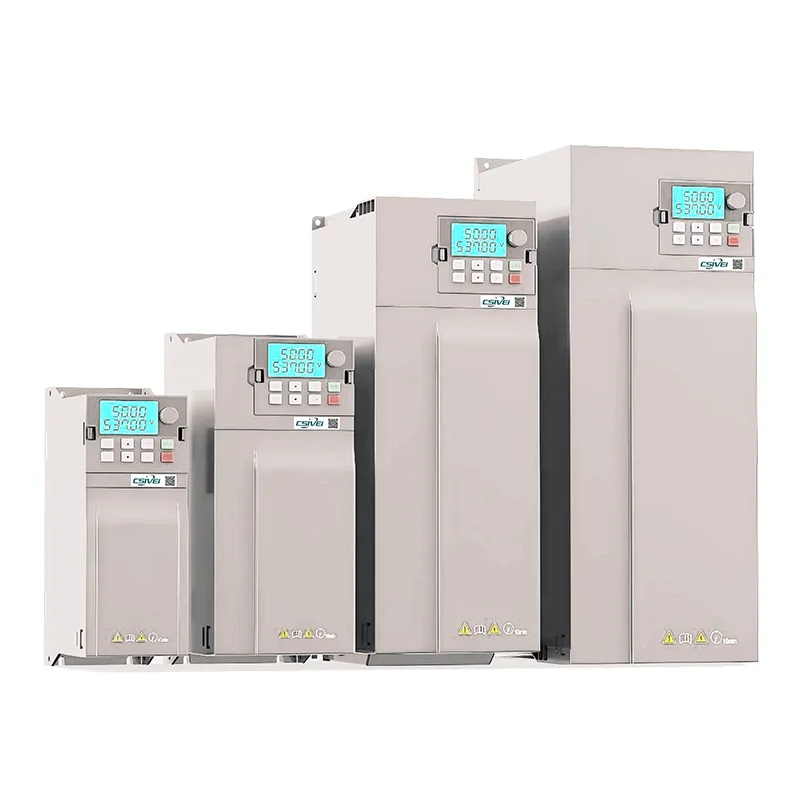

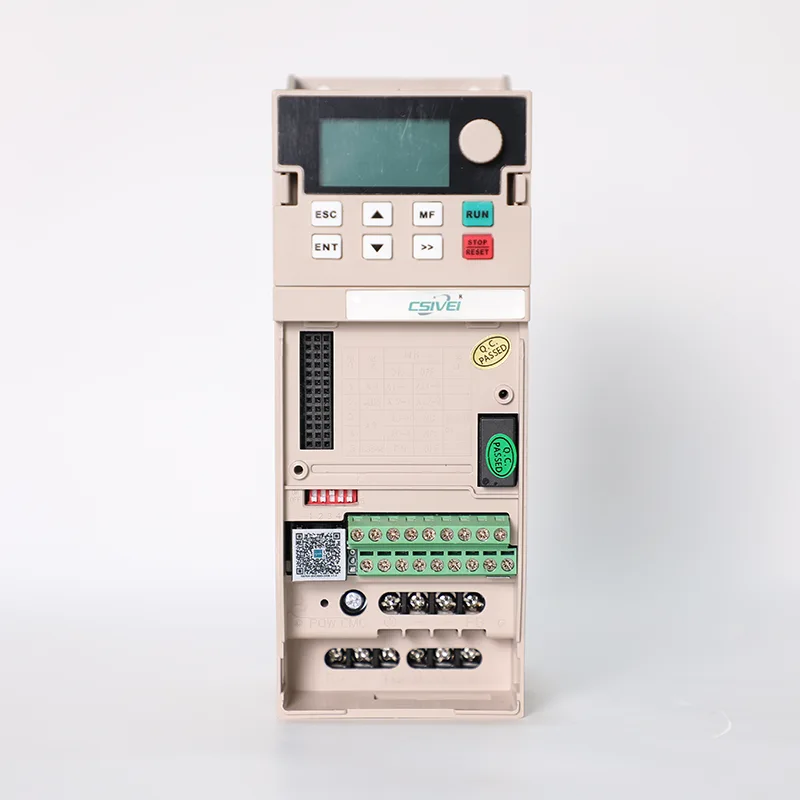

Μετατροπέας αντλίας 1 Phase in 3 Phase Out 11kw

Ο μετατροπέας αντλίας 11 kw υψηλής απόδοσης 1 φάση σε 3 φάση εξόδου του εργοστασίου CSIVEI είναι μια συμπαγής, υψηλής απόδοσης λύση για τριφασικά συστήματα ηλιακής άντλησης. Ενσωματώνει αλγόριθμους MPPT με απόδοση παρακολούθησης έως και 99%, επιτρέποντας απευθείας σύνδεση με ηλιακές συστοιχίες χωρίς μπαταρίες. Ο ηλεκτροκινητήρας υποστηρίζει τόσο V/F όσο και διανυσματικό έλεγχο, εξασφαλίζοντας ομαλή εκκίνηση της αντλίας ακόμη και κάτω από χαμηλή ακτινοβολία. Οι ενσωματωμένες λειτουργίες προστασίας περιλαμβάνουν ανίχνευση υπέρτασης, χαμηλής τάσης, υπερβολικού ρεύματος, ξηρής λειτουργίας και ανίχνευσης διάρρηξης σωλήνα. Το περίβλημα IP20 επιτρέπει την τοποθέτηση δίπλα-δίπλα. Ιδανικό για άρδευση μικρών αγροκτημάτων, σιντριβάνια κήπου και μεταφορά νερού σε απομακρυσμένες περιοχές. Το CSIVEI προσφέρει αξιόπιστη απόδοση με εύκολη θέση σε λειτουργία.

Βασικές Παράμετροι και Προδιαγραφές

Τυπικές Εφαρμογές

Σχεδιασμένο για την παροχή νερού στην αγροτική κοινότητα, αυτό το VFD τροφοδοτεί αντλίες που ανυψώνουν νερό από γεωτρήσεις, ποτάμια ή δεξαμενές σε υπερυψωμένες δεξαμενές αποθήκευσης ή απευθείας δίκτυα διανομής. Το σύστημα λειτουργεί αυτόματα: όταν η ηλιακή ενέργεια είναι επαρκής, η αντλία γεμίζει τη δεξαμενή. όταν το ρεζερβουάρ γεμίσει, η μονάδα μεταβαίνει σε κατάσταση αναστολής λειτουργίας, διατηρώντας τη μηχανική ζωή. Ιδανικό για περίπτερα νερού χωριών, σχολικά συστήματα ύδρευσης και παροχή ιατρείων υγείας. Το ενσωματωμένο PID εξασφαλίζει σταθερή πίεση σε ανυψωμένες δεξαμενές, ενώ ο αλγόριθμος MPPT εξάγει τη μέγιστη ισχύ από τους ηλιακούς συλλέκτες ακόμη και τις συννεφιασμένες μέρες. Αυτή η λύση παρέχει καθαρό, χαμηλού κόστους νερό για πόσιμο και αποχέτευση χωρίς εξάρτηση από το ντίζελ ή το δίκτυο.

Έξυπνη προστασία αντλίας & πρόληψη ξηρής λειτουργίας

Η προστασία της αντλίας από ζημιές είναι κρίσιμη στα ηλιακά συστήματα νερού. Ο μετατροπέας αντλίας 11 kw Phase in 3 Phase in 3 Phase in 3 περιλαμβάνει μια ολοκληρωμένη σουίτα ειδικών προστατευτικών για την αντλία:

●  Προστασία ξηρής λειτουργίας – παρακολουθεί ρεύμα, ισχύ ή προαιρετικό αισθητήρα ροής. σταματά την αντλία όταν η πηγή νερού εξαντλείται και επαναλαμβάνει αυτόματα μετά από ένα ρυθμιζόμενο διάστημα.

●  Ανίχνευση ρήξης σωλήνων / χαμηλής ροής – ανιχνεύει ξαφνική πτώση ρεύματος που υποδεικνύει ρήξη ή διαρροή σωλήνα, κλείνει για να αποτρέψει την πλημμύρα.

●  Προστασία από υπερβολικό ρεύμα και υπερφόρτωση – αποτρέπει την υπερθέρμανση της αντλίας λόγω άμμου, απολέπισης ή βλάβης ρουλεμάν.

●  Απενεργοποίηση υπό τάση και υπερτάση – προστατεύει τη μονάδα και τον κινητήρα από ασταθή ηλιακή είσοδο.

●  Αντιστροφική άρδευση – όταν η αντλία σταματά, μπορεί να ελεγχθεί μια βαλβίδα αντεπιστροφής για να αποτραπεί η αντίστροφη ροή νερού που περιστρέφει τον κινητήρα προς τα πίσω.

Αυτές οι προστασίες παρατείνουν τη διάρκεια ζωής της αντλίας, μειώνουν τις επισκέψεις συντήρησης και παρέχουν αξιόπιστη παροχή νερού σε απομακρυσμένες ηλιακές εγκαταστάσεις.

FAQ

Ε1: Αυτή η μονάδα έχει ενσωματωμένο Wi-Fi ή κινητό για απομακρυσμένη παρακολούθηση;

Α: Η μονάδα διαθέτει θύρα RS485 Modbus RTU. Για να ενεργοποιήσετε την ασύρματη παρακολούθηση, προσθέστε μια εξωτερική πύλη (π.χ. CSIVEI CloudBox) που συνδέεται μέσω Wi‑Fi, Ethernet ή 4G. Η πύλη μεταφορτώνει δεδομένα στο CSIVEI Cloud ή σε πλατφόρμες τρίτων.

Ε2: Μπορώ να λειτουργήσω την αντλία απευθείας από ηλιακούς συλλέκτες χωρίς μπαταρίες;

Α: Ναι. Ο μετατροπέας αντλίας 11 kw Phase in 3 Phase in 3 Phase in 3 CSIVEI έχει σχεδιαστεί για άμεση λειτουργία ηλιακής ενέργειας σε αντλία. Χρησιμοποιεί MPPT για να μετατρέψει το μεταβλητό DC από τα πάνελ σε σταθερό AC για την αντλία. Ο ηλεκτροκινητήρας ξεκινά αυτόματα όταν η ηλιακή ισχύς υπερβαίνει το όριο της αντλίας και σταματά όταν δεν επαρκεί, προστατεύοντας τον κινητήρα.

Ε3: Χρειάζομαι διακόπτη DC μεταξύ των πάνελ και της μονάδας;

Α: Ναι, ο διακόπτης ισχύος DC ή η αποσύνδεση με ασφάλεια είναι υποχρεωτικός για ασφάλεια και συμμόρφωση με τον κώδικα. Η CSIVEI συνιστά έναν 2πολικό διακόπτη DC με μέγεθος 1,25 φορές το μέγιστο ρεύμα DC.

Ε4: Πώς μπορώ να ρυθμίσω τη λειτουργία σταθερής πίεσης;

A: Συνδέστε έναν πομπό πίεσης 4‑20mA στην αναλογική είσοδο AI1. Ρυθμίστε την παράμετρο P.00 = 1 (λειτουργία PID). Στη συνέχεια ρυθμίστε την πίεση στόχου στο P.77 (μονάδες μηχανικής). Ο ηλεκτροκινητήρας θα ρυθμίσει την ταχύτητα της αντλίας για να διατηρήσει αυτή την πίεση ανεξάρτητα από την ηλιακή διακύμανση.

Ε5: Ποια είναι η αναμενόμενη διάρκεια ζωής αυτού του ηλιακού VFD;

Α: Με σωστή εγκατάσταση (καθαρό, στεγνό, εντός ορίων θερμοκρασίας), η μονάδα διαρκεί συνήθως 10-15 χρόνια. Οι ηλεκτρολυτικοί πυκνωτές γερνούν πιο γρήγορα σε ζεστά περιβάλλοντα – η διατήρηση του περιβάλλοντος κάτω από τους 40°C παρατείνει τη διάρκεια ζωής. Ο ανεμιστήρας ψύξης μπορεί να χρειάζεται αντικατάσταση κάθε 5-7 χρόνια.

Το σύστημα λειτουργεί χωρίς σφάλματα για 3 χρόνια, μεταμορφώνοντας την υγεία και την οικονομική δραστηριότητα της κοινότητας.
