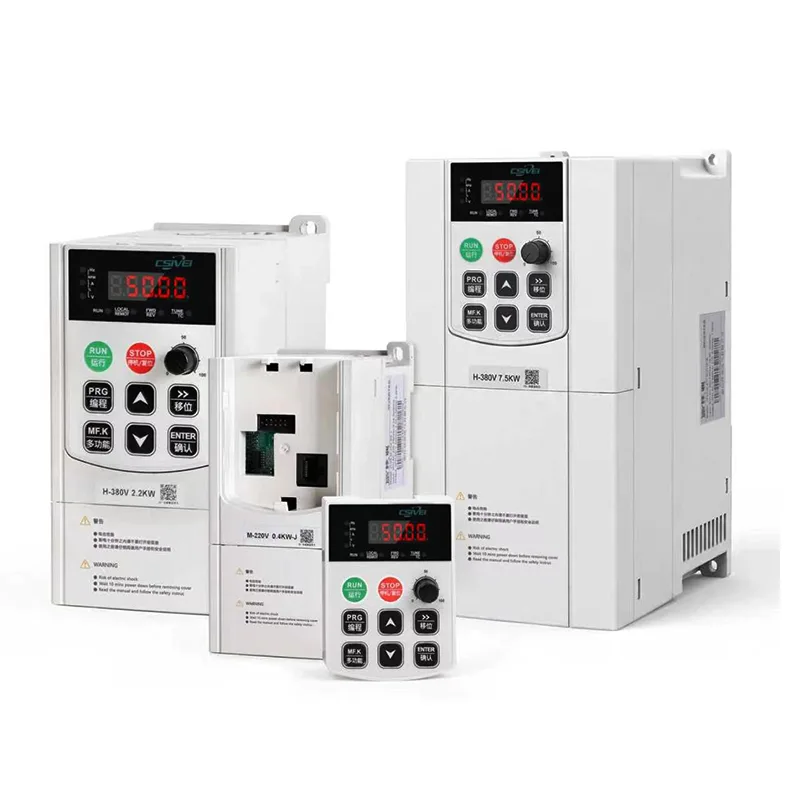

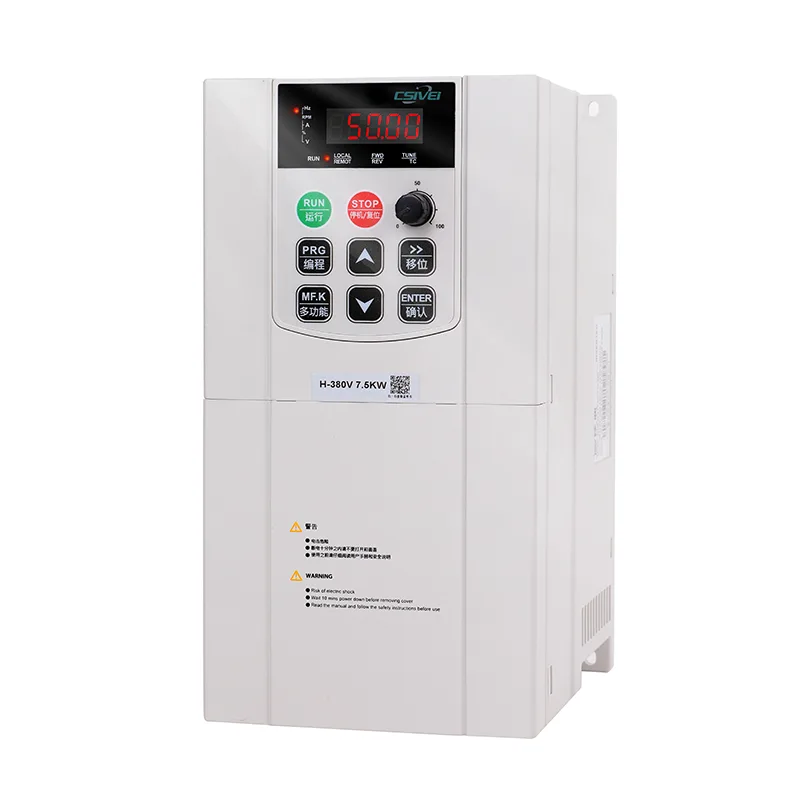

Αντλία νερού 4kw Inverter Solar VFD

Το CSIVEI 4kw Water Pump Inverter Solar VFD είναι μια λύση υψηλής απόδοσης για μεγάλα έργα ηλιακής άντλησης νερού. Σχεδιασμένο για υποβρύχιες αντλίες και ενισχυτικούς σταθμούς σε βαθιά φρεάτια, παρέχει υψηλή ροπή εκκίνησης με διανυσματικό έλεγχο χωρίς αισθητήρα. Ο ηλεκτροκινητήρας προσαρμόζει αυτόματα τη συχνότητα εξόδου με βάση την τάση του ηλιακού πάνελ, εξασφαλίζοντας μέγιστη ροή νερού όλη την ημέρα. Ενσωματωμένο PID για σταθερή πίεση, προστασία από ξηρή λειτουργία και αποθήκευση αρχείων καταγραφής βλαβών. Το περίβλημα IP20 με προαιρετικό φίλτρο IP40 είναι κατάλληλο για δωμάτια ελέγχου. Υποστηρίζει απομακρυσμένη παρακολούθηση μέσω μονάδων GPRS/4G. Το CSIVEI παρέχει αξιόπιστη άντληση εκτός δικτύου για κοινοτική παροχή νερού και γεωργία μεγάλης κλίμακας.

Βασικές Παράμετροι και Προδιαγραφές

Τυπικές Εφαρμογές

Για έργα οικολογικής αποκατάστασης, αυτή η αντλία νερού 4 kw Inverter Solar VFD παρέχει μια βιώσιμη πηγή νερού για δάσωση, αποκατάσταση λιβαδιών και πράσινες ζώνες της ερήμου. Ανυψώνει τα υπόγεια ύδατα ή συλλέγει επιφανειακά νερά για να ποτίσει δενδρύλλια δέντρων, θάμνους και αυτοφυή βλάστηση σε άνυδρες περιοχές. Το σύστημα μπορεί να αυτοματοποιηθεί πλήρως με χρονοδιακόπτη ή αισθητήρες υγρασίας εδάφους, παρέχοντας νερό μόνο όταν χρειάζεται. Το ευρύ φάσμα τάσης εισόδου του δέχεται ηλιακές συστοιχίες διαφόρων διαμορφώσεων, καθιστώντας εύκολη την κλίμακα. Εφαρμόζεται σε ζώνες κατά της ερημοποίησης, δενδροφύτευση στην άκρη του δρόμου, αποκατάσταση ορυχείων και αποκατάσταση υγροτόπων, η μονάδα εξασφαλίζει υψηλό χρόνο λειτουργίας χωρίς logistics καυσίμων, ακόμη και στις πιο απομακρυσμένες τοποθεσίες.

Vector Control & Pump-Specific Algorithms

Το ποιοτικό 4kw Water Pump Inverter Solar VFD του εργοστασίου CSIVEI χρησιμοποιεί διανυσματικό έλεγχο χωρίς αισθητήρες βελτιστοποιημένο για φυγοκεντρικά και υποβρύχια φορτία αντλιών. Αυτό αποδίδει:

●  Υψηλή ροπή εκκίνησης – έως 150% στα 0,5 Hz, απαραίτητη για αντλίες βαθέων φρεατίων με μεγάλους άξονες.

●  Σταθερή λειτουργία χαμηλής ταχύτητας – αποτρέπει το στάσιμο όταν η ηλιακή ενέργεια είναι οριακή.

●  Αυτόματη προσαρμογή καμπύλης αντλίας – ο ηλεκτροκινητήρας μαθαίνει τα χαρακτηριστικά κεφαλής ροής της αντλίας για να διατηρεί τη βέλτιστη απόδοση.

●  Λειτουργίες σταθερής πίεσης / σταθερής ροής – το ενσωματωμένο PID δέχεται ανατροφοδότηση από αισθητήρες πίεσης ή ροής, διατηρώντας το σημείο ρύθμισης ανεξάρτητα από τις ηλιακές διακυμάνσεις.

●  Απαλή εκκίνηση και απαλή διακοπή – εξαλείφει το σφυρί νερού, την καταπόνηση του σωλήνα και το ρεύμα υπέρτασης κινητήρα.

Αυτοί οι αλγόριθμοι διασφαλίζουν ότι η αντλία λειτουργεί ομαλά καθ' όλη τη διάρκεια της ηλιακής ημέρας, από νωρίς το πρωί έως αργά το απόγευμα, χωρίς συχνό σκοντάφτισμα ή μηχανικό σοκ.

FQA

Ε1: Η μονάδα δίσκου εμφανίζει σφάλμα "Dry-Run" αλλά υπάρχει νερό στο πηγάδι. Τι συμβαίνει;

Α: Ο αισθητήρας ξηρής λειτουργίας (διακόπτης ροής, ηλεκτρόδιο ή αισθητήρας πίεσης) μπορεί να έχει εγκατασταθεί ή να βαθμονομηθεί εσφαλμένα. Ελέγξτε την καλωδίωση του αισθητήρα και ρυθμίστε την καθυστέρηση ανίχνευσης μεγαλύτερη (παράμετρος P.61) για να αποφύγετε λανθασμένες διακοπές κατά την εκκίνηση της αντλίας. Βεβαιωθείτε επίσης ότι η αντλία είναι πραγματικά βυθισμένη - η στάθμη του νερού μπορεί να έχει πέσει κάτω από την εισαγωγή.

Ε2: Η μονάδα έχει λειτουργία εξοικονόμησης ενέργειας πέρα ​​από το MPPT;

Α: Ναι. Η λειτουργία "Auto Energy Optimization" (AEO) μειώνει την τάση του κινητήρα όταν το φορτίο της αντλίας είναι ελαφρύ (π.χ. χαμηλή ζήτηση ροής), μειώνοντας τη χρήση ενέργειας κατά 10-20% χωρίς να επηρεάζεται η απόδοση. Ενεργοποιήστε την παράμετρο P.52 = 1.

Ε3: Ποια δεδομένα μπορώ να καταγράψω από τη μονάδα δίσκου;

A: Ο ηλεκτροκινητήρας καταγράφει την ημερήσια απόδοση ενέργειας (kWh), τον όγκο νερού (m³), τον χρόνο λειτουργίας της αντλίας (ώρες), τα συμβάντα σφάλματος και τα αθροιστικά σύνολα. Τα δεδομένα αποθηκεύονται στην εσωτερική μνήμη (τελευταίες 30 ημέρες) και μπορούν να εξαχθούν μέσω Modbus ή κάρτας SD (προαιρετικό).

Ε4: Χρειάζομαι ξεχωριστό ελεγκτή αντλίας ή μαλακό εκκινητή;

A: Όχι. Το ηλιακό VFD CSIVEI ενσωματώνει όλες τις λειτουργίες ελέγχου: MPPT, μετάδοση κίνησης μεταβλητής συχνότητας, προστασία αντλίας (στεγνή λειτουργία, υπερφόρτωση, διάρρηξη σωλήνα) και προαιρετικό PID για σταθερή πίεση. Αντικαθιστά τόσο τους ελεγκτές αντλίας όσο και τους μαλακούς εκκινητήρες.

Ε5: Ποιες απαιτήσεις γείωσης έχει αυτή η μονάδα δίσκου;

Α: Η σωστή γείωση είναι κρίσιμη. Συνδέστε τον ακροδέκτη PE της μονάδας σε μια αποκλειστική γείωση χρησιμοποιώντας έναν χάλκινο αγωγό. Γειώστε επίσης τα πλαίσια του ηλιακού πάνελ και τον κινητήρα της αντλίας. Η αστοχία στη γείωση μπορεί να προκαλέσει ηλεκτροπληξία ή δυσλειτουργία της μονάδας.

Προφυλάξεις εγκατάστασης

Απαιτείται τοποθέτηση σε εσωτερικό χώρο– Το στάνταρ περίβλημα IP20 έχει σχεδιαστεί για δωμάτια ελέγχου ή αδιάβροχα ερμάρια. Για εξωτερική χρήση, παραγγείλετε το προαιρετικό περίβλημα IP54 ή τοποθετήστε το σε προστατευτικό περίβλημα.

Επαρκής αερισμός– Διατηρήστε ελάχιστη απόσταση 100 mm πάνω και κάτω από τη μονάδα για να διασφαλίσετε τη σωστή απαγωγή θερμότητας. Η θερμοκρασία περιβάλλοντος δεν πρέπει να υπερβαίνει τους 40°C.

Σωστό μέγεθος καλωδίου– Χρησιμοποιήστε καλώδια με ονομαστική τιμή τουλάχιστον 125% του ονομαστικού ρεύματος για να αποφύγετε την υπερθέρμανση. Διατηρήστε τα καλώδια εισόδου DC όσο το δυνατόν πιο κοντά για να μειώσετε την πτώση τάσης και την απώλεια ισχύος.

Σωστή γείωση– Συνδέστε τον ακροδέκτη PE σε μια αποκλειστική γείωση. Επίσης γείωση ηλιακών πλαισίων και κινητήρας αντλίας. Η ακατάλληλη γείωση μπορεί να προκαλέσει ηλεκτροπληξία, δυσλειτουργία της μονάδας ή ζημιά από κεραυνό.
