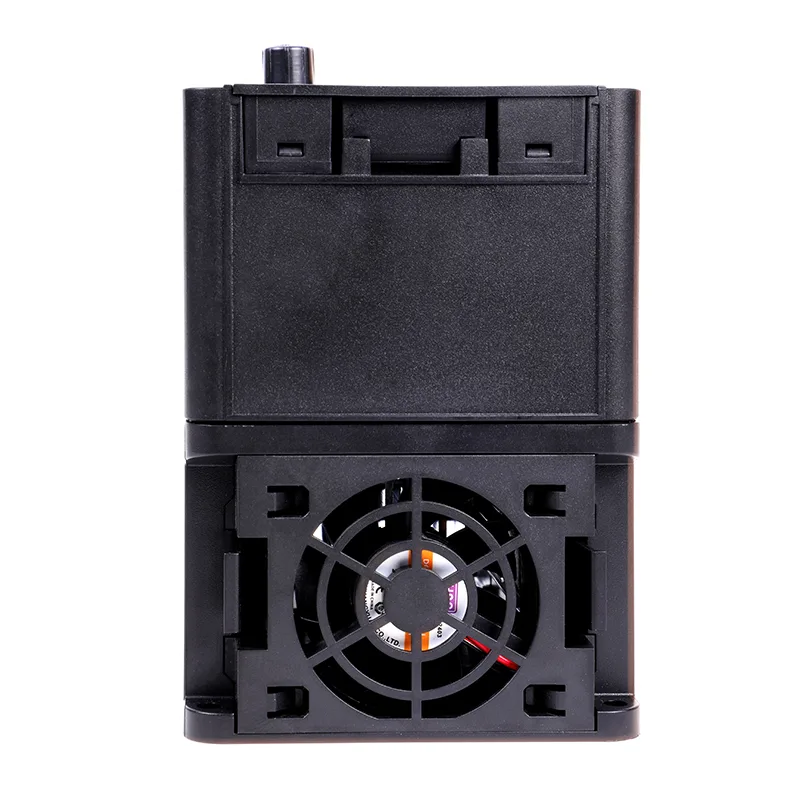

Σύστημα επεξεργασίας νερού VFD 280KW

Το Σύστημα Επεξεργασίας Νερού CSIVEI 280KW VFD είναι ένας ηλεκτροκινητήρας υψηλής χωρητικότητας σχεδιασμένος για εξαιρετικά βαριές βιομηχανικές εφαρμογές. Σχεδιασμένος για μεγάλους συμπιεστές, εξωθητήρες, ανυψωτικά ορυχείων και αντλίες υψηλής ισχύος, αυτός ο ηλεκτροκινητήρας προσφέρει ασυμβίβαστη απόδοση και αξιοπιστία. Διαθέτει προηγμένο διανυσματικό έλεγχο με υψηλή ροπή εκκίνησης, ενσωματωμένο φίλτρο EMI, πλεονάζον σύστημα ψύξης και εκτεταμένες επιλογές επικοινωνίας, όπως Ethernet/IP και Profinet. Το ανθεκτικό περίβλημα IP20/IP21 με ενισχυμένους διαύλους εξασφαλίζει σταθερή λειτουργία στα πιο απαιτητικά βιομηχανικά περιβάλλοντα. Με έξυπνη διαχείριση ενέργειας και ολοκληρωμένες διαγνωστικές δυνατότητες, παρέχει την ισχύ και την ακρίβεια που απαιτούνται για κρίσιμες βιομηχανικές διαδικασίες.

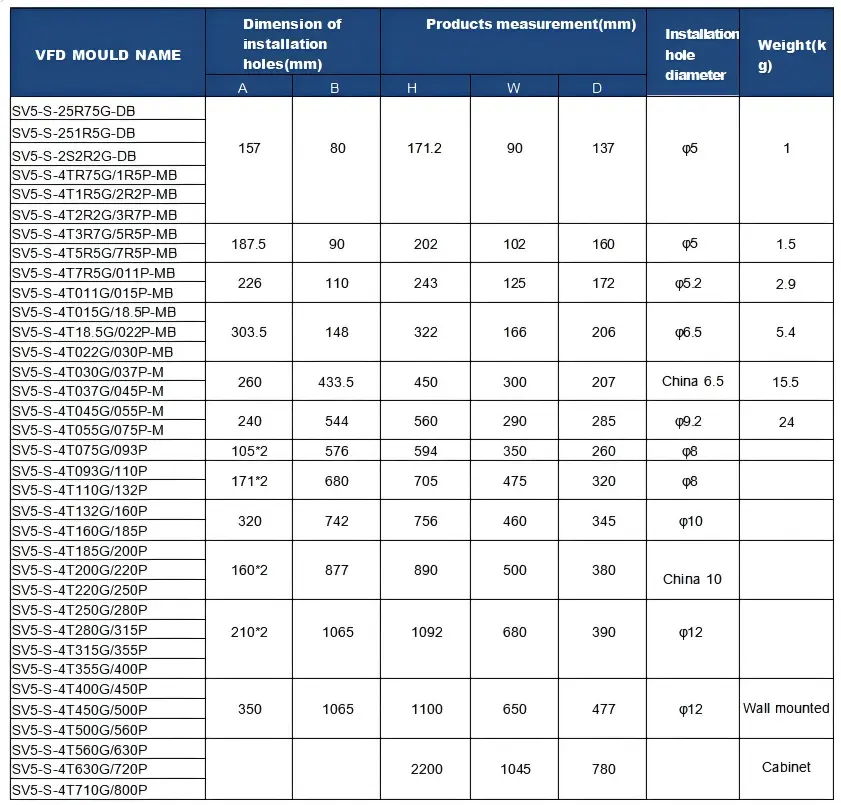

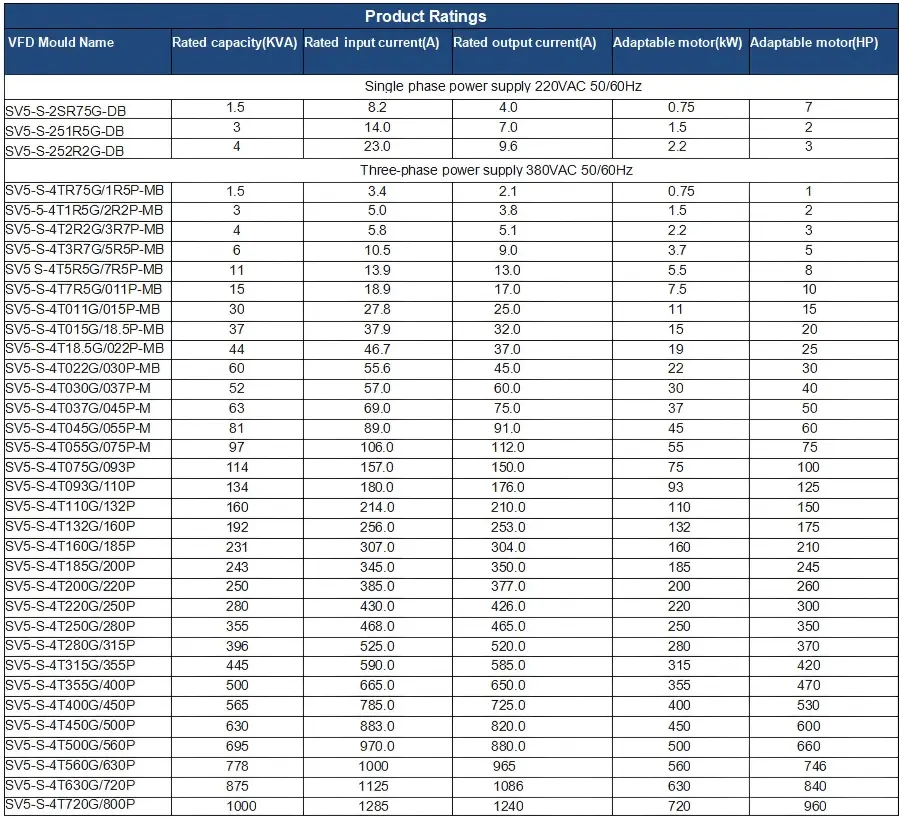

Βασικές Παράμετροι και Προδιαγραφές

Τυπικές Εφαρμογές

Το Σύστημα Επεξεργασίας Νερού CSIVEI 280KW VFD είναι μια μονάδα υψηλής ισχύος για μεγάλα βιομηχανικά έργα:

Αντλίες μεγάλης κλίμακας – δημοτικές αντλίες ύδρευσης, κύριες αντλίες αρδευτικής περιοχής

Ανεμιστήρες υψηλής ισχύος – εξαερισμός ορυχείου, αεροσήραγγα, κύριοι ανεμιστήρες πύργου ψύξης

Συμπιεστές – μεγάλοι βιομηχανικοί σταθμοί αέρα, συμπιεστές αερίου επεξεργασίας

Εξόρυξη – Μύλοι SAG, σφαιρόμυλοι, μεταφορείς με μεγάλες αποστάσεις

Παραγωγή ενέργειας – αντλίες τροφοδοσίας λέβητα, ανεμιστήρες ID/FD σε θερμικές εγκαταστάσεις

Ο αρθρωτός σχεδιασμός του επιτρέπει την εύκολη συντήρηση και τη δυνατότητα συντήρησης σε περιορισμένους χώρους.

Λειτουργία φιλική προς το χρήστη & εύκολη εγκατάσταση

Η σειρά CSIVEI VFD δίνει προτεραιότητα στην ευκολία χρήσης, στη μείωση του χρόνου εγκατάστασης και στην απλοποίηση της καθημερινής λειτουργίας για τους μηχανικούς και το προσωπικό συντήρησης.

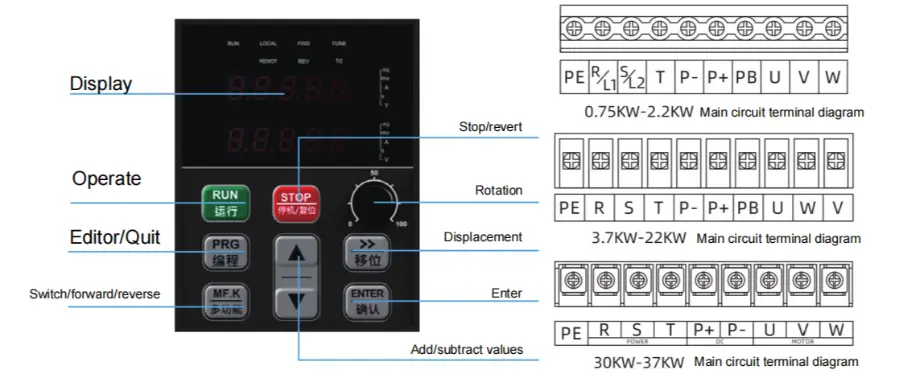

Διαισθητικό πληκτρολόγιο – Το πληκτρολόγιο LED/LCD παρέχει σαφή απεικόνιση παραμέτρων και γρήγορη πλοήγηση. Οι ομάδες παραμέτρων είναι λογικά οργανωμένες και η υποστήριξη πολλών γλωσσών εξασφαλίζει προσβασιμότητα για παγκόσμιους χρήστες.

Οδηγός γρήγορης εκκίνησης – Η ρύθμιση βήμα προς βήμα καθοδηγεί τους χρήστες στη διαμόρφωση βασικών παραμέτρων μέσα σε λίγα λεπτά. Οι προδιαμορφωμένες μακροεντολές εφαρμογών (Fan/Pump, Conveyor, Constant Torque) επιτρέπουν τη ρύθμιση με ένα πάτημα για κοινές εφαρμογές.

Λειτουργία αντιγραφής παραμέτρων – Μεταφορτώστε παραμέτρους από μια μονάδα δίσκου στο πληκτρολόγιο και πραγματοποιήστε λήψη σε πολλές μονάδες, μειώνοντας σημαντικά τον χρόνο εγκατάστασης για συστήματα πολλαπλών μονάδων δίσκου και διασφαλίζοντας συνεπή διαμόρφωση.

Αφαιρούμενο πληκτρολόγιο – Το πληκτρολόγιο μπορεί να τοποθετηθεί απομακρυσμένα χρησιμοποιώντας ένα καλώδιο επέκτασης, επιτρέποντας άνετη λειτουργία από πόρτες του πίνακα ελέγχου ή απομακρυσμένες τοποθεσίες.

Συμπαγής σχεδιασμός – Το αποτύπωμα εξοικονόμησης χώρου επιτρέπει την τοποθέτηση δίπλα-δίπλα, τη μεγιστοποίηση της πυκνότητας του πάνελ και τη μείωση των απαιτήσεων μεγέθους του ντουλαπιού.

Συχνές ερωτήσεις

Πώς αντιμετωπίζω κοινά σφάλματα;

Η μονάδα εμφανίζει κωδικούς βλάβης στο πληκτρολόγιο για γρήγορη διάγνωση:

●  OC (υπερ-ρεύμα) – ελέγξτε για βραχυκυκλώματα, προβλήματα με το τύλιγμα του κινητήρα ή πολύ μικρό χρόνο επιτάχυνσης

●  OV (υπέρταση) – ελέγξτε την αντίσταση πέδησης (εάν χρησιμοποιείται) ή ο χρόνος επιβράδυνσης είναι πολύ μικρός

●  UV (υπό τάση) – ελέγξτε την ισχύ εισόδου και την καλωδίωση

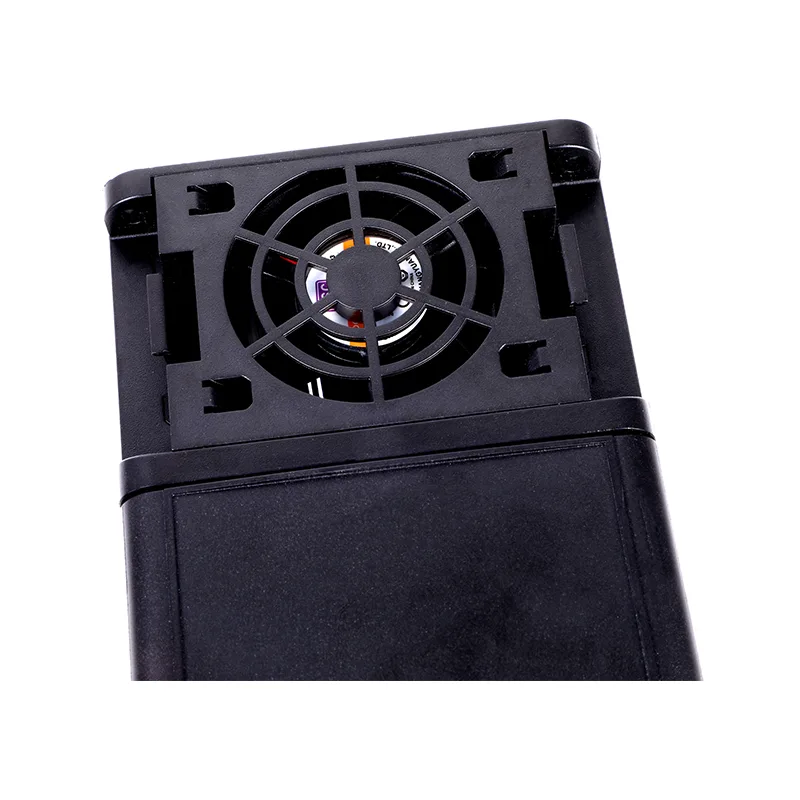

●  OH (υπερ-θερμοκρασία) – ελέγξτε τον ανεμιστήρα ψύξης, τη θερμοκρασία περιβάλλοντος και το διάκενο τοποθέτησης

●  OL (υπερφόρτωση) – ελέγξτε το φορτίο του κινητήρα, αυξήστε τον χρόνο επιτάχυνσης ή εξετάστε το ενδεχόμενο να αναβαθμίσετε τη μονάδα

●  Το εγχειρίδιο έχει έναν πλήρη πίνακα κωδικών σφάλματος με λεπτομερή βήματα. Εάν κάτι εξακολουθεί να είναι απενεργοποιημένο, η τεχνική υποστήριξη CSIVEI μπορεί να βοηθήσει.

Ποια είναι η διαφορά μεταξύ ελέγχου V/F και ελέγχου διανύσματος;

Ο έλεγχος V/F διατηρεί μια σταθερή αναλογία τάσης προς συχνότητα. Είναι καλό για ανεμιστήρες, αντλίες και γενικές εφαρμογές όπου ο ακριβής έλεγχος της ταχύτητας δεν είναι κρίσιμος. Ο διανυσματικός έλεγχος διαχωρίζει τη ροή και τη ροπή, ώστε να μπορείτε να τα ελέγχετε ανεξάρτητα—που σας δίνει μεγαλύτερη ροπή εκκίνησης (έως 150% στα 0,5 Hz) και καλύτερη ακρίβεια ταχύτητας. Το διάνυσμα χωρίς αισθητήρα δεν χρειάζεται κωδικοποιητή. Το διάνυσμα κλειστού βρόχου κάνει, και ωθεί την ακρίβεια ταχύτητας στο 0,1%. Οι περισσότεροι δίσκοι CSIVEI υποστηρίζουν και τα δύο, ώστε να μπορείτε να επιλέξετε όποιο ταιριάζει στην εφαρμογή σας.

Μπορώ να χρησιμοποιήσω μονοφασική είσοδο VFD με τριφασικό κινητήρα;

Ναί. Το Σύστημα Επεξεργασίας Νερού VFD 280 KW της CSIVEI λαμβάνει μονοφασική τριφασική ισχύ εισόδου και εξόδου στον κινητήρα. Είναι μια συνηθισμένη ρύθμιση όταν είναι διαθέσιμη μόνο μονοφασική ισχύς, αλλά θέλετε την απόδοση και την αξιοπιστία ενός τριφασικού κινητήρα. Απλώς βεβαιωθείτε ότι η τάση του κινητήρα ταιριάζει με την έξοδο του ηλεκτροκινητήρα — τριφασική 230 V.

Πώς εξοικονομεί ενέργεια το VFD;

Για μεταβλητά φορτία ροπής, όπως ανεμιστήρες και αντλίες, η ισχύς ακολουθεί τους νόμους συγγένειας—είναι ανάλογη με τον κύβο της ταχύτητας. Η μείωση της ταχύτητας κατά 20% μειώνει τη χρήση ενέργειας κατά περίπου 50%. Η λειτουργία Automatic Energy Optimization (AEO) μειώνει την τάση ώστε να ταιριάζει με το πραγματικό φορτίο για επιπλέον οικονομία. Η λειτουργία αδράνειας κλείνει επίσης τον κινητήρα σε περιόδους χαμηλής ζήτησης, εξαλείφοντας την κατανάλωση ρεύματος στο ρελαντί.

Το VFD συνοδεύεται από εγγύηση και τεχνική υποστήριξη;

Ναί. Οι μονάδες CSIVEI συνοδεύονται από τυπική εγγύηση 18 μηνών από την ημερομηνία κατασκευής (ή 12 μήνες από την εγκατάσταση, όποιο από τα δύο είναι μεταγενέστερο). Διατίθενται επιλογές εκτεταμένης εγγύησης για κρίσιμες εφαρμογές. Η παγκόσμια τεχνική υποστήριξη είναι διαθέσιμη μέσω email, τηλεφώνου και διαδικτυακών πόρων—περιλαμβάνονται εγχειρίδια χρήστη, οδηγοί εφαρμογών και λογισμικό διαμόρφωσης.

Περίπτωση Πελάτη: Παροχή νερού σταθερής πίεσης

Ένα συγκρότημα κατοικιών στη Νοτιοανατολική Ασία αντιμετώπιζε κυμαινόμενη πίεση νερού κατά τις ώρες αιχμής, με αποτέλεσμα οι ενοικιαστές να διαμαρτύρονται. Το υπάρχον σύστημα αντλίας λειτουργούσε με σταθερή ταχύτητα, σπαταλώντας ενέργεια σε περιόδους χαμηλής ζήτησης.

Λύση: Εγκαταστάθηκε ένα σύστημα επεξεργασίας νερού CSIVEI 280 KW VFD για τον έλεγχο της κύριας ενισχυτικής αντλίας, με έναν αισθητήρα πίεσης που παρέχει ανάδραση στον ενσωματωμένο ελεγκτή PID.

Αποτελέσματα:

Σταθερή πίεση νερού που διατηρείται στα 4,5 bar ανεξάρτητα από τη ζήτηση

Η κατανάλωση ενέργειας μειώθηκε κατά 38% σε σύγκριση με τη λειτουργία σταθερής ταχύτητας

Η εκκίνηση του κινητήρα της αντλίας μειώνεται από 20+ φορές την ημέρα σε συνεχή ομαλή λειτουργία

Περίοδος απόσβεσης σε 11 μήνες

Το σύστημα λειτουργεί αξιόπιστα για πάνω από δύο χρόνια χωρίς απρογραμμάτιστο χρόνο διακοπής λειτουργίας.
