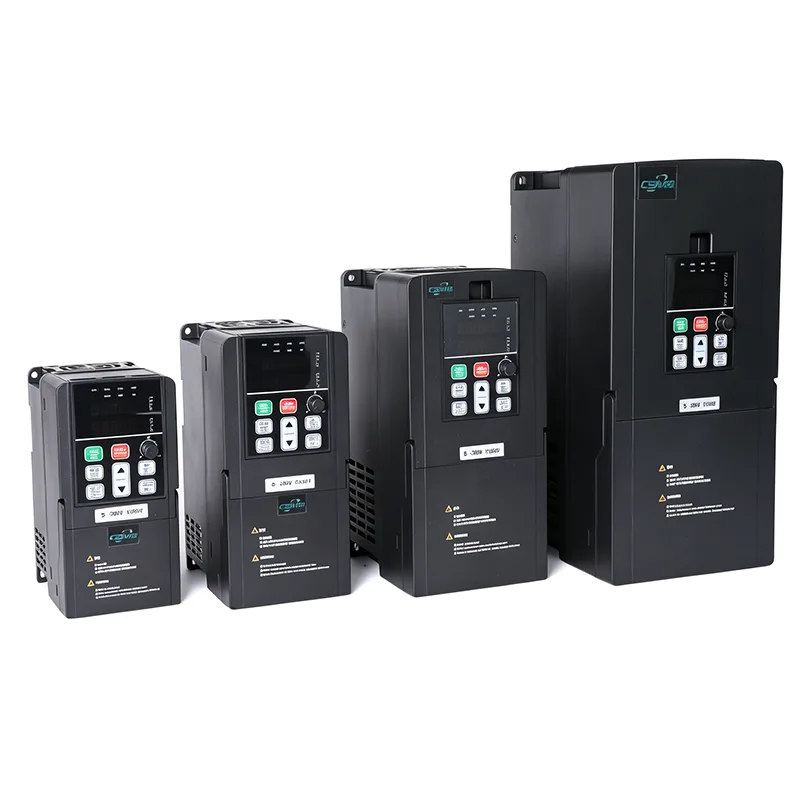

Αντλία συχνότητας κίνησης VFD 15HP 11kw VFD

Τα βασικά χαρακτηριστικά περιλαμβάνουν υψηλή χωρητικότητα υπερφόρτωσης, ενσωματωμένο αντιδραστήρα DC για αρμονικό μετριασμό, πολλαπλές διεπαφές επικοινωνίας και διαμορφώσιμη επέκταση I/O. Το περίβλημα βαρέως τύπου με ενισχυμένο σύστημα ψύξης εξασφαλίζει αξιόπιστη λειτουργία σε βιομηχανικά περιβάλλοντα υψηλής θερμοκρασίας.

Συνδυάζοντας δυνατότητες εξοικονόμησης ενέργειας με έξυπνα χαρακτηριστικά προστασίας, η αντλία μετάδοσης κίνησης συχνότητας CSIVEI 15HP 11kw VFD μεγιστοποιεί το χρόνο λειτουργίας του συστήματος και τη λειτουργική απόδοση για εφαρμογές μεγάλης ισχύος.

Βασικές Παράμετροι και Προδιαγραφές

Τυπικές Εφαρμογές

Η αντλία μετάδοσης κίνησης συχνότητας CSIVEI 15HP 11kw VFD VFD προσφέρει ισχυρή απόδοση για βαρύ βιομηχανικό εξοπλισμό που απαιτεί συνεχή λειτουργία:

●  Μεγάλες αντλίες – αντλίες κύριας παροχής νερού, βιομηχανικές αντλίες ψύξης

●  Βιομηχανικοί ανεμιστήρες – εξαερισμός ορυχείου, ανεμιστήρες τσιμεντοβιομηχανίας, συλλέκτες σκόνης

●  Συμπιεστές – μεγάλοι αεροσυμπιεστές, συμπιεστές αζώτου

●  Μίξερ – μπετονιέρες, χημικοί αντιδραστήρες, αναμικτήρες χαρτοπολτού

●  Φυγόκεντροι – φυγόκεντροι ζάχαρης, φυγόκεντροι λαδιού, καράφες

Με ενισχυμένα χαρακτηριστικά ψύξης και αρμονικού μετριασμού, εξασφαλίζει αξιόπιστη λειτουργία σε σκληρά περιβάλλοντα.

Στιβαρή προστασία και αξιοπιστία

Κατασκευασμένη για να αντέχει σε απαιτητικά βιομηχανικά περιβάλλοντα, η σειρά CSIVEI VFD ενσωματώνει πολλαπλούς μηχανισμούς προστασίας για να εξασφαλίσει συνεχή λειτουργία και εκτεταμένη διάρκεια ζωής.

Ολοκληρωμένη προστασία κινητήρα – Η ενσωματωμένη προστασία περιλαμβάνει προστασία από υπέρταση, υπό τάση, υπερβολικό ρεύμα, υπερβολική θερμοκρασία, απώλεια φάσης και προστασία από βραχυκύκλωμα. Η μονάδα σβήνει αυτόματα ή περιορίζει την έξοδο για να αποτρέψει ζημιά τόσο στη μονάδα όσο και στον συνδεδεμένο κινητήρα.

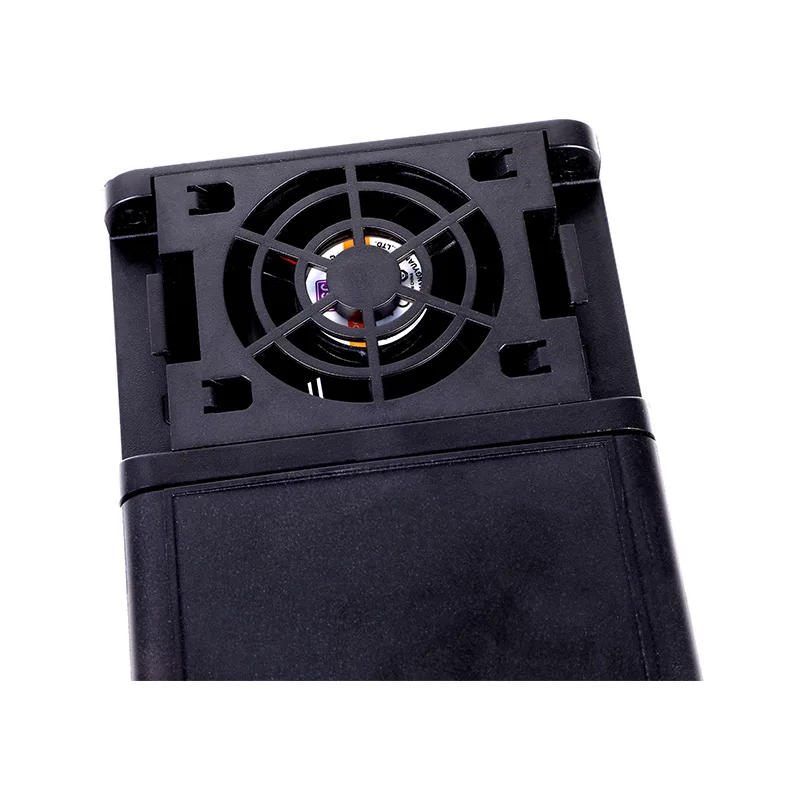

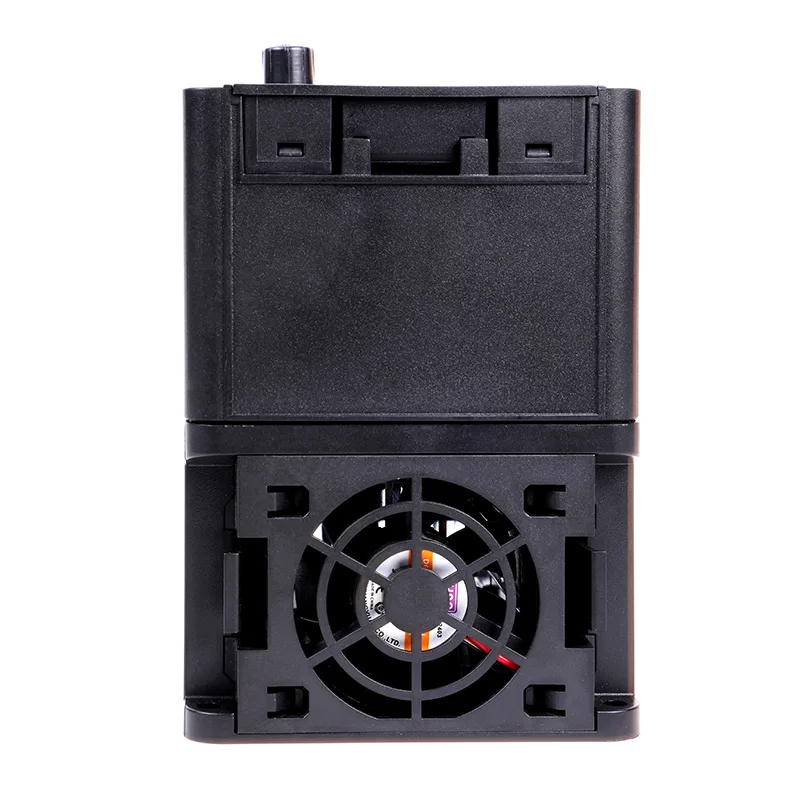

Θερμική διαχείριση – Ο έξυπνος έλεγχος ανεμιστήρα προσαρμόζει την ψύξη με βάση τις συνθήκες εσωτερικής θερμοκρασίας και φορτίου, ελαχιστοποιώντας τον θόρυβο και παρατείνοντας τη διάρκεια ζωής του ανεμιστήρα. Τα μοντέλα υψηλής ισχύος διαθέτουν ενισχυμένα σχέδια ψύκτρας για βελτιωμένη απαγωγή θερμότητας.

Προστασία περιβάλλοντος – Τυπικό περίβλημα IP20 κατάλληλο για εγκατάσταση πίνακα ελέγχου. Διατίθενται προαιρετικά περιβλήματα IP40/IP54/IP66 για εφαρμογές σε περιβάλλοντα με σκόνη, υγρασία ή πλύση. Η σύμμορφη επίστρωση στα PCB παρέχει πρόσθετη προστασία από την υγρασία και τους ρύπους.

Ενσωματωμένο φίλτρο EMC – Τα επιλεγμένα μοντέλα περιλαμβάνουν ενσωματωμένο φίλτρο ηλεκτρομαγνητικής συμβατότητας, που απλοποιεί τη συμμόρφωση με τα πρότυπα CE και άλλα πρότυπα EMC και μειώνει το κόστος εγκατάστασης.

Συχνές ερωτήσεις

Ποια είναι η διαφορά μεταξύ ελέγχου V/F και ελέγχου διανύσματος;

Ο έλεγχος V/F διατηρεί μια σταθερή αναλογία τάσης προς συχνότητα. Είναι καλό για ανεμιστήρες, αντλίες και γενικές εφαρμογές όπου ο ακριβής έλεγχος της ταχύτητας δεν είναι κρίσιμος. Ο διανυσματικός έλεγχος διαχωρίζει τη ροή και τη ροπή, ώστε να μπορείτε να τα ελέγχετε ανεξάρτητα—που σας δίνει μεγαλύτερη ροπή εκκίνησης (έως 150% στα 0,5 Hz) και καλύτερη ακρίβεια ταχύτητας. Το διάνυσμα χωρίς αισθητήρα δεν χρειάζεται κωδικοποιητή. Το διάνυσμα κλειστού βρόχου κάνει, και ωθεί την ακρίβεια ταχύτητας στο 0,1%. Οι περισσότεροι δίσκοι CSIVEI υποστηρίζουν και τα δύο, ώστε να μπορείτε να επιλέξετε όποιο ταιριάζει στην εφαρμογή σας.

Πώς μπορώ να επιλέξω το σωστό VFD για τον κινητήρα μου;

Μερικά πράγματα που πρέπει να λάβετε υπόψη:

●  Ισχύς κινητήρα—το VFD θα πρέπει να ταιριάζει ή να είναι ελαφρώς μεγαλύτερο από το ονομαστικό του κινητήρα.

●  Τάση εισόδου—μονοφασική 230V ή τριφασική 400V, βεβαιωθείτε ότι ταιριάζει με την τροφοδοσία σας.

●  Τύπος φορτίου—τα φορτία σταθερής ροπής, όπως οι μεταφορείς ή οι εξωθητές, συνήθως χρειάζονται το VFD μεγέθους 100–120% της ισχύος του κινητήρα. Τα μεταβλητά φορτία ροπής, όπως οι ανεμιστήρες και οι αντλίες, μπορούν συχνά να χρησιμοποιούν VFD προσαρμοσμένο στην ισχύ του κινητήρα, καθώς και εξοικονόμηση ενέργειας.

●  Περιβάλλον—για τοποθεσίες με σκόνη, υγρασία ή εξωτερικούς χώρους, αναζητήστε υψηλότερη βαθμολογία IP (IP40, IP54, IP66) ή τοποθετήστε τη μονάδα σε προστατευμένο περίβλημα.

●  Επικοινωνία—αν χρειάζεται να μιλήσετε με PLC ή SCADA, ελέγξτε ότι η μονάδα υποστηρίζει το πρωτόκολλό σας (το Modbus RTU είναι στάνταρ, το Profibus, το Ethernet/IP κ.λπ. είναι προαιρετικά).

●  Το CSIVEI διαθέτει επίσης εργαλείο ταξινόμησης μεγέθους και τεχνική υποστήριξη, εάν θέλετε μια δεύτερη γνώμη.

Μπορώ να χρησιμοποιήσω μονοφασική είσοδο VFD με τριφασικό κινητήρα;

Ναί. Οι μονοφασικοί ηλεκτροκινητήρες 230 V της CSIVEI λαμβάνουν μονοφασική είσοδο και έξοδο τριφασικής ισχύος στον κινητήρα. Είναι μια συνηθισμένη ρύθμιση όταν είναι διαθέσιμη μόνο μονοφασική ισχύς, αλλά θέλετε την απόδοση και την αξιοπιστία ενός τριφασικού κινητήρα. Απλώς βεβαιωθείτε ότι η τάση του κινητήρα ταιριάζει με την έξοδο του ηλεκτροκινητήρα — τριφασική 230 V.

Χρειάζομαι εξωτερική αντίσταση πέδησης;

Εξαρτάται. Εάν χρειάζεστε γρήγορη επιβράδυνση ή το φορτίο έχει υψηλή αδράνεια—όπως φυγόκεντροι, γερανοί, ανυψωτικά ή κουρδίσματα—τότε ναι, θα χρειαστείτε ένα. Σε κινητήρες που διαθέτουν εσωτερική μονάδα πέδησης, η αντίσταση χειρίζεται την αναγεννητική ενέργεια για να αποφευχθούν σφάλματα υπερβολικής τάσης και να συντομεύσει τους χρόνους ακινητοποίησης. Για ανεμιστήρες και αντλίες με πιο αργή επιβράδυνση, μπορείτε συνήθως να το παραλείψετε.

Ποια πρωτόκολλα επικοινωνίας υποστηρίζονται;

Όλοι οι δίσκοι CSIVEI συνοδεύονται στάνταρ με Modbus RTU μέσω RS485. Διατίθενται προαιρετικές μονάδες για Profibus DP, Profinet, Ethernet/IP, CANopen και DeviceNet. Αυτά σας επιτρέπουν να ενσωματωθείτε με μεγάλα συστήματα PLC και SCADA για απομακρυσμένη παρακολούθηση, αλλαγές παραμέτρων και κεντρικό έλεγχο.

Πώς ρυθμίζω τη μονάδα δίσκου για πρώτη φορά;

Οι μονάδες δίσκου CSIVEI διαθέτουν έναν οδηγό γρήγορης εκκίνησης που σας καθοδηγεί στα βασικά μέσα σε λίγα λεπτά:

Εισαγάγετε τα δεδομένα της πινακίδας του κινητήρα (ισχύς, τάση, ρεύμα, συχνότητα, σ.α.λ.), επιλέξτε μια μακροεντολή εφαρμογής (ανεμιστήρας/αντλία, μεταφορέας, σταθερή ροπή), ορίστε τους χρόνους επιτάχυνσης και μείωσης, επιλέξτε την πηγή συχνότητας (πληκτρολόγιο, αναλογική είσοδος, επικοινωνία) και εκτελέστε αυτόματο συντονισμό για βελτιστοποίηση του ελέγχου κινητήρα. Το εγχειρίδιο έχει όλες τις λεπτομέρειες και το πληκτρολόγιο είναι αφαιρούμενο, ώστε να μπορείτε να το χειρίζεστε απομακρυσμένα εάν χρειάζεται.

Ποιες προστασίες είναι ενσωματωμένες στη μονάδα δίσκου;

Οι μονάδες δίσκου CSIVEI περιλαμβάνουν ένα συμπαγές σύνολο ασφάλισης: υπέρταση, υποτάση, υπερβολικό ρεύμα, βραχυκύκλωμα, υπερβολική θερμοκρασία (ψύκτρα), απώλεια φάσης στην είσοδο ή στην έξοδο και υπερφόρτωση κινητήρα (ηλεκτρονική θερμική υπερφόρτωση, I²t). Αυτά βοηθούν στη διατήρηση της αξιόπιστης λειτουργίας και παρατείνουν τη διάρκεια ζωής του εξοπλισμού.

Μπορώ να λειτουργήσω πολλούς κινητήρες από ένα VFD;

Ναι, μπορείτε να λειτουργήσετε πολλούς κινητήρες παράλληλα από έναν μόνο δίσκο, αρκεί: η συνολική λήψη ρεύματος να παραμένει εντός της ονομαστικής ισχύος της μονάδας, κάθε κινητήρας έχει τη δική του προστασία θερμικής υπερφόρτωσης και χρησιμοποιείτε έλεγχο V/F (ο διανυσματικός έλεγχος δεν συνιστάται για ρυθμίσεις πολλαπλών κινητήρων). Αυτό είναι σύνηθες για συστοιχίες ανεμιστήρων, τμήματα μεταφοράς ή αντλιοστάσια όπου οι κινητήρες λειτουργούν με την ίδια ταχύτητα μαζί.

Πώς αντιμετωπίζω κοινά σφάλματα;

Η μονάδα εμφανίζει κωδικούς βλάβης στο πληκτρολόγιο για γρήγορη διάγνωση:

●  OC (υπερ-ρεύμα) – ελέγξτε για βραχυκυκλώματα, προβλήματα με το τύλιγμα του κινητήρα ή πολύ μικρό χρόνο επιτάχυνσης

●  OV (υπέρταση) – ελέγξτε την αντίσταση πέδησης (εάν χρησιμοποιείται) ή ο χρόνος επιβράδυνσης είναι πολύ μικρός

●  UV (υπό τάση) – ελέγξτε την ισχύ εισόδου και την καλωδίωση

●  OH (υπερ-θερμοκρασία) – ελέγξτε τον ανεμιστήρα ψύξης, τη θερμοκρασία περιβάλλοντος και το διάκενο τοποθέτησης

●  OL (υπερφόρτωση) – ελέγξτε το φορτίο του κινητήρα, αυξήστε τον χρόνο επιτάχυνσης ή εξετάστε το ενδεχόμενο να αναβαθμίσετε τη μονάδα

Το εγχειρίδιο έχει έναν πλήρη πίνακα κωδικών σφάλματος με λεπτομερή βήματα. Εάν κάτι εξακολουθεί να είναι απενεργοποιημένο, η τεχνική υποστήριξη CSIVEI μπορεί να βοηθήσει.

Πώς εξοικονομεί ενέργεια το VFD;

Για μεταβλητά φορτία ροπής, όπως ανεμιστήρες και αντλίες, η ισχύς ακολουθεί τους νόμους συγγένειας—είναι ανάλογη με τον κύβο της ταχύτητας. Η μείωση της ταχύτητας κατά 20% μειώνει τη χρήση ενέργειας κατά περίπου 50%. Η λειτουργία Automatic Energy Optimization (AEO) μειώνει την τάση ώστε να ταιριάζει με το πραγματικό φορτίο για επιπλέον οικονομία. Η λειτουργία αδράνειας κλείνει επίσης τον κινητήρα σε περιόδους χαμηλής ζήτησης, εξαλείφοντας την κατανάλωση ρεύματος στο ρελαντί.

Ποια είναι η τυπική διάρκεια ζωής ενός VFD και πώς μπορώ να τη διατηρήσω;

Με σωστή εγκατάσταση και συνθήκες, ένα VFD μπορεί να διαρκέσει 10–15 χρόνια. Βασική συντήρηση: διατηρήστε το περίβλημα καθαρό—η συσσώρευση σκόνης σκοτώνει την απόδοση ψύξης. Ελέγξτε τους ανεμιστήρες ψύξης (συνήθως διαρκούν 3-7 χρόνια, αντικαταστήστε εάν είναι θορυβώδης ή αποτύχει). Επιθεωρήστε τους πυκνωτές διαύλου συνεχούς ρεύματος—παλαιώνουν με το χρόνο και τη θερμοκρασία—αν ο ηλεκτροκινητήρας έχει αποθηκευτεί πάνω από δύο χρόνια, διορθώστε τα καπάκια πριν τεθεί σε λειτουργία. παρακολούθηση της θερμοκρασίας περιβάλλοντος? δημιουργία αντιγράφων ασφαλείας παραμέτρων στο πληκτρολόγιο ή στον εξωτερικό χώρο αποθήκευσης περιστασιακά. Μια γρήγορη επιθεώρηση κάθε 6-12 μήνες βοηθά στην αποφυγή εκπλήξεων.

Μπορώ να χρησιμοποιήσω το VFD σε εξωτερικούς χώρους ή σε περιβάλλοντα πλυσίματος;

Οι τυπικοί δίσκοι IP20 πρέπει να βρίσκονται σε καθαρό, στεγνό πάνελ. Για υπαίθρια ή σκληρά περιβάλλοντα, το CSIVEI προσφέρει υψηλότερες βαθμολογίες IP:

●  IP40 – κατάλληλο για χώρους με σκόνη, όπως υφαντουργεία ή ξυλουργεία

●  IP54/IP55 – στεγανό στη σκόνη και στα πιτσιλίσματα. λειτουργεί για εξωτερικούς χώρους και χώρους πλύσης

●  IP66 – πλήρως στεγανό στη σκόνη και χειρίζεται ισχυρούς πίδακες νερού. κατάλληλο για επεξεργασία τροφίμων, πλυντήρια αυτοκινήτων ή εξωτερική χρήση χωρίς επιπλέον περιβλήματα

●  Εάν υπάρχουν διαβρωτικά αέρια, συνιστάται σύμμορφη επίστρωση στο PCB.

Το VFD συνοδεύεται από εγγύηση και τεχνική υποστήριξη;

Ναί. Οι μονάδες CSIVEI συνοδεύονται από τυπική εγγύηση 18 μηνών από την ημερομηνία κατασκευής (ή 12 μήνες από την εγκατάσταση, όποιο από τα δύο είναι μεταγενέστερο). Διατίθενται επιλογές εκτεταμένης εγγύησης για κρίσιμες εφαρμογές. Η παγκόσμια τεχνική υποστήριξη είναι διαθέσιμη μέσω email, τηλεφώνου και διαδικτυακών πόρων—περιλαμβάνονται εγχειρίδια χρήστη, οδηγοί εφαρμογών και λογισμικό διαμόρφωσης.

Περίπτωση πελάτη: Βιομηχανικός ανεμιστήρας εξαερισμού

Μια εγκατάσταση κατασκευής επίπλων απαιτούσε ακριβή έλεγχο ροής αέρα για το σύστημα συλλογής σκόνης. Η συνεχής λειτουργία των ανεμιστήρων σε πλήρη ταχύτητα ήταν αναποτελεσματική και δημιουργούσε υπερβολικό θόρυβο.

Λύση: Στον κύριο ανεμιστήρα εξάτμισης εγκαταστάθηκε ένα VFD CSIVEI 18-30 kW, με αισθητήρα πίεσης που παρακολουθεί την πίεση του αγωγού για τη ρύθμιση της ταχύτητας του ανεμιστήρα.

Αποτελέσματα:

●  Η ταχύτητα του ανεμιστήρα προσαρμόζεται αυτόματα για να ταιριάζει με τη ζήτηση συλλογής σκόνης

●  Εξοικονόμηση ενέργειας 45% κατά τη λειτουργία μερικού φορτίου

●  Το επίπεδο θορύβου μειώθηκε κατά 12 dB, βελτιώνοντας τις συνθήκες εργασίας

●  Μειωμένη μηχανική φθορά στα ρουλεμάν και τους ιμάντες ανεμιστήρα

●  Το σύστημα πληροί πλέον στόχους περιβαλλοντικής συμμόρφωσης και λειτουργικής απόδοσης.
