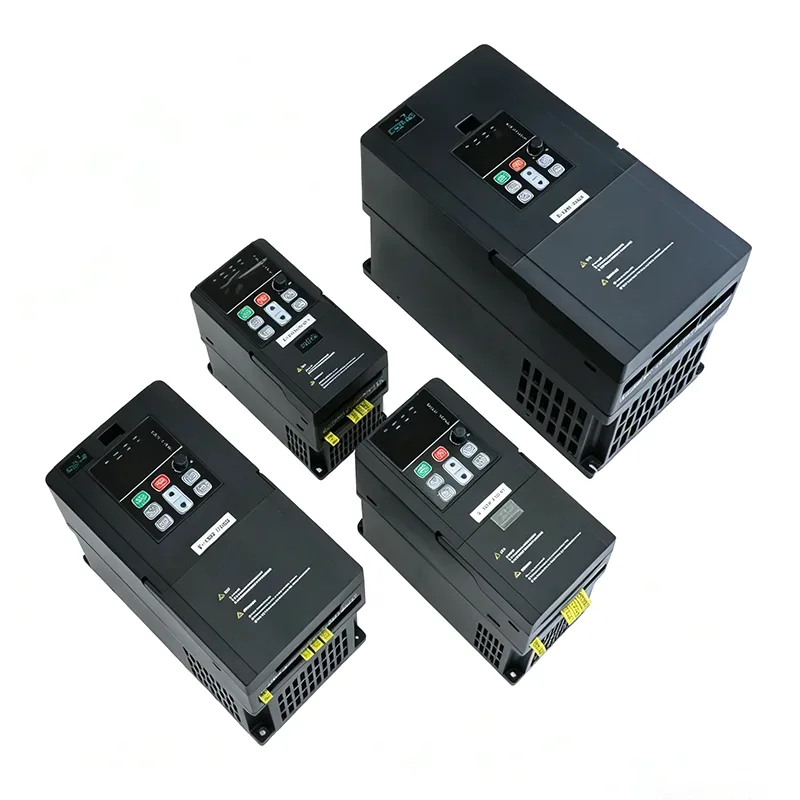

40HP 30kw 3 Phase 380V VFD AC Drive

Διαθέτει προηγμένο διανυσματικό έλεγχο με υψηλή ροπή εκκίνησης, ενσωματωμένο φίλτρο EMI, πλεονάζον σύστημα ψύξης και εκτεταμένες επιλογές επικοινωνίας, όπως Ethernet/IP και Profinet. Το ανθεκτικό περίβλημα IP20/IP21 με ενισχυμένους διαύλους εξασφαλίζει σταθερή λειτουργία στα πιο απαιτητικά βιομηχανικά περιβάλλοντα.

Με έξυπνη διαχείριση ενέργειας και ολοκληρωμένες διαγνωστικές δυνατότητες, ο δίσκος CSIVEI 40HP 30kw 3 Phase 380V VFD AC Drive παρέχει την ισχύ και την ακρίβεια που απαιτούνται για κρίσιμες βιομηχανικές διαδικασίες.

Βασικές Παράμετροι και Προδιαγραφές

Τυπικές Εφαρμογές

Ο δίσκος CSIVEI 40HP 30kw 3 Phase 380V VFD AC Drive είναι κατασκευασμένος για βιομηχανικές εφαρμογές και εφαρμογές υποδομής υψηλής ισχύος:

●  Αντλίες υψηλής πίεσης – μονάδες αφαλάτωσης, αντλίες αγωγών, υδραυλικά συστήματα

●  Μεγάλοι συμπιεστές – βιομηχανικοί σταθμοί αέρα, συμπιεστές αερίου

●  Μεταφορείς εξόρυξης – ιμάντα μεταφοράς μεγάλων αποστάσεων, συστήματα διαχείρισης μεταλλευμάτων

●  Φυγόκεντρα ψυκτικά συγκροτήματα – μεγάλα συστήματα HVAC, ψύξη περιοχής

●  Τειλίγματα και ξετυλίγματα – χαρτοβιομηχανίες, τυλίγματα υφασμάτων, σύρμα

Οι αλγόριθμοι εξοικονόμησης ενέργειας και οι δυνατότητες πρόβλεψης συντήρησης μειώνουν το συνολικό κόστος ιδιοκτησίας.

Ενεργειακή Απόδοση & Εξοικονόμηση Κόστους

Η σειρά CSIVEI VFD βοηθά τις βιομηχανικές εγκαταστάσεις να μειώσουν την κατανάλωση ενέργειας και το λειτουργικό κόστος μέσω έξυπνων λειτουργιών ελέγχου κινητήρα και βελτιστοποίησης ενέργειας.

Αυτόματη Ενεργειακή Βελτιστοποίηση (AEO)– Ο ηλεκτροκινητήρας παρακολουθεί συνεχώς το φορτίο του κινητήρα και προσαρμόζει αυτόματα την τάση και το ρεύμα ώστε να ανταποκρίνονται στην πραγματική ζήτηση. Αυτό το χαρακτηριστικό μπορεί να μειώσει την κατανάλωση ενέργειας κατά 20-50% σε εφαρμογές μεταβλητής ροπής, όπως ανεμιστήρες και αντλίες.

Λειτουργία ύπνου– Όταν η ζήτηση του συστήματος πέσει κάτω από ένα προκαθορισμένο όριο, ο ηλεκτροκινητήρας σταματά αυτόματα τον κινητήρα για να εξαλείψει την κατανάλωση ρεύματος στο ρελαντί. Μόλις επιστρέψει η ζήτηση, η μονάδα επανεκκινείται απρόσκοπτα.

Ελεγκτής PID– Ο ενσωματωμένος έλεγχος PID επιτρέπει την ακριβή ρύθμιση της πίεσης, της ροής ή της θερμοκρασίας χωρίς εξωτερικούς ελεγκτές, διασφαλίζοντας ότι το σύστημα λειτουργεί σε βέλτιστα σημεία απόδοσης.

Ενεργειακή Παρακολούθηση– Η εμφάνιση σε πραγματικό χρόνο του ρεύματος, της τάσης, της ισχύος και της κατανάλωσης ενέργειας του κινητήρα επιτρέπει στους χειριστές να παρακολουθούν τη χρήση ενέργειας και να εντοπίζουν ευκαιρίες βελτιστοποίησης.

Συχνές ερωτήσεις

Ποια είναι η διαφορά μεταξύ ελέγχου V/F και ελέγχου διανύσματος;

Ο έλεγχος V/F διατηρεί μια σταθερή αναλογία τάσης προς συχνότητα. Είναι καλό για ανεμιστήρες, αντλίες και γενικές εφαρμογές όπου ο ακριβής έλεγχος της ταχύτητας δεν είναι κρίσιμος. Ο διανυσματικός έλεγχος διαχωρίζει τη ροή και τη ροπή, ώστε να μπορείτε να τα ελέγχετε ανεξάρτητα—που σας δίνει μεγαλύτερη ροπή εκκίνησης (έως 150% στα 0,5 Hz) και καλύτερη ακρίβεια ταχύτητας. Το διάνυσμα χωρίς αισθητήρα δεν χρειάζεται κωδικοποιητή. Το διάνυσμα κλειστού βρόχου κάνει, και ωθεί την ακρίβεια ταχύτητας στο 0,1%. Οι περισσότεροι δίσκοι CSIVEI υποστηρίζουν και τα δύο, ώστε να μπορείτε να επιλέξετε όποιο ταιριάζει στην εφαρμογή σας.

Χρειάζομαι εξωτερική αντίσταση πέδησης;

Εξαρτάται. Εάν χρειάζεστε γρήγορη επιβράδυνση ή το φορτίο έχει υψηλή αδράνεια—όπως φυγόκεντροι, γερανοί, ανυψωτικά ή κουρδίσματα—τότε ναι, θα χρειαστείτε ένα. Σε κινητήρες που διαθέτουν εσωτερική μονάδα πέδησης, η αντίσταση χειρίζεται την αναγεννητική ενέργεια για να αποφευχθούν σφάλματα υπερβολικής τάσης και να συντομεύσει τους χρόνους ακινητοποίησης. Για ανεμιστήρες και αντλίες με πιο αργή επιβράδυνση, μπορείτε συνήθως να το παραλείψετε.

Ποια πρωτόκολλα επικοινωνίας υποστηρίζονται;

Όλοι οι δίσκοι CSIVEI συνοδεύονται στάνταρ με Modbus RTU μέσω RS485. Διατίθενται προαιρετικές μονάδες για Profibus DP, Profinet, Ethernet/IP, CANopen και DeviceNet. Αυτά σας επιτρέπουν να ενσωματωθείτε με μεγάλα συστήματα PLC και SCADA για απομακρυσμένη παρακολούθηση, αλλαγές παραμέτρων και κεντρικό έλεγχο.

Πώς ρυθμίζω τη μονάδα δίσκου για πρώτη φορά;

Διαθέτουμε έναν οδηγό γρήγορης εκκίνησης που σας καθοδηγεί στα βασικά μέσα σε λίγα λεπτά:

Εισαγάγετε τα δεδομένα της πινακίδας του κινητήρα (ισχύς, τάση, ρεύμα, συχνότητα, σ.α.λ.), επιλέξτε μια μακροεντολή εφαρμογής (ανεμιστήρας/αντλία, μεταφορέας, σταθερή ροπή), ορίστε τους χρόνους επιτάχυνσης και μείωσης, επιλέξτε την πηγή συχνότητας (πληκτρολόγιο, αναλογική είσοδος, επικοινωνία) και εκτελέστε αυτόματο συντονισμό για βελτιστοποίηση του ελέγχου κινητήρα. Το εγχειρίδιο έχει όλες τις λεπτομέρειες και το πληκτρολόγιο είναι αφαιρούμενο, ώστε να μπορείτε να το χειρίζεστε απομακρυσμένα εάν χρειάζεται.

Ποιες προστασίες είναι ενσωματωμένες στη μονάδα δίσκου;

Οι μονάδες δίσκου CSIVEI περιλαμβάνουν ένα συμπαγές σύνολο ασφάλισης: υπέρταση, υποτάση, υπερβολικό ρεύμα, βραχυκύκλωμα, υπερβολική θερμοκρασία (ψύκτρα), απώλεια φάσης στην είσοδο ή στην έξοδο και υπερφόρτωση κινητήρα (ηλεκτρονική θερμική υπερφόρτωση, I²t). Αυτά βοηθούν στη διατήρηση της αξιόπιστης λειτουργίας και παρατείνουν τη διάρκεια ζωής του εξοπλισμού.

Μπορώ να λειτουργήσω πολλούς κινητήρες από ένα VFD;

Ναι, μπορείτε να λειτουργήσετε πολλούς κινητήρες παράλληλα από έναν μόνο δίσκο, αρκεί: η συνολική λήψη ρεύματος να παραμένει εντός της ονομαστικής ισχύος της μονάδας, κάθε κινητήρας έχει τη δική του προστασία θερμικής υπερφόρτωσης και χρησιμοποιείτε έλεγχο V/F (ο διανυσματικός έλεγχος δεν συνιστάται για ρυθμίσεις πολλαπλών κινητήρων). Αυτό είναι σύνηθες για συστοιχίες ανεμιστήρων, τμήματα μεταφοράς ή αντλιοστάσια όπου οι κινητήρες λειτουργούν με την ίδια ταχύτητα μαζί.

Πώς αντιμετωπίζω κοινά σφάλματα;

Η μονάδα εμφανίζει κωδικούς βλάβης στο πληκτρολόγιο για γρήγορη διάγνωση:

●  OC (υπερ-ρεύμα) – ελέγξτε για βραχυκυκλώματα, προβλήματα με το τύλιγμα του κινητήρα ή πολύ μικρό χρόνο επιτάχυνσης

●  OV (υπέρταση) – ελέγξτε την αντίσταση πέδησης (εάν χρησιμοποιείται) ή ο χρόνος επιβράδυνσης είναι πολύ μικρός

●  UV (υπό τάση) – ελέγξτε την ισχύ εισόδου και την καλωδίωση

●  OH (υπερ-θερμοκρασία) – ελέγξτε τον ανεμιστήρα ψύξης, τη θερμοκρασία περιβάλλοντος και το διάκενο τοποθέτησης

●  OL (υπερφόρτωση) – ελέγξτε το φορτίο του κινητήρα, αυξήστε τον χρόνο επιτάχυνσης ή εξετάστε το ενδεχόμενο να αναβαθμίσετε τη μονάδα

Το εγχειρίδιο έχει έναν πλήρη πίνακα κωδικών σφάλματος με λεπτομερή βήματα. Εάν κάτι εξακολουθεί να είναι απενεργοποιημένο, η τεχνική υποστήριξη CSIVEI μπορεί να βοηθήσει.

Το VFD συνοδεύεται από εγγύηση και τεχνική υποστήριξη;

Ναί. Οι μονάδες CSIVEI συνοδεύονται από τυπική εγγύηση 18 μηνών από την ημερομηνία κατασκευής (ή 12 μήνες από την εγκατάσταση, όποιο από τα δύο είναι μεταγενέστερο). Διατίθενται επιλογές εκτεταμένης εγγύησης για κρίσιμες εφαρμογές. Η παγκόσμια τεχνική υποστήριξη είναι διαθέσιμη μέσω email, τηλεφώνου και διαδικτυακών πόρων—περιλαμβάνονται εγχειρίδια χρήστη, οδηγοί εφαρμογών και λογισμικό διαμόρφωσης.
