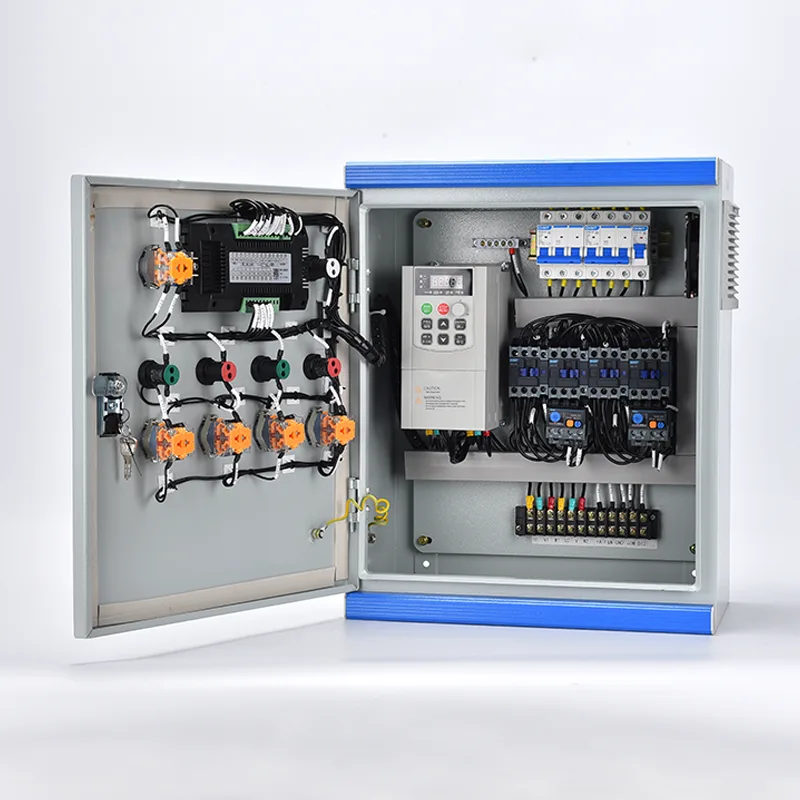

Πίνακας ελέγχου HVAC

Κάθε Πίνακας Ελέγχου HVAC έχει σχεδιαστεί σύμφωνα με τις ειδικές απαιτήσεις του μηχανικού συστήματος που διέπει — είτε είναι μια ενιαία συσκευασμένη μονάδα διαχείρισης αέρα, μια μονάδα ψύκτη με πολλαπλές αντλίες και πύργους ψύξης ή ένα σύστημα διαχείρισης ζώνης VAV σε όλο το κτίριο. Το περίβλημα του πίνακα φιλοξενεί την πλήρη ηλεκτρική υποδομή: απομόνωση εισερχόμενης ισχύος, προστασία κυκλώματος, εκκινητές κινητήρα (απευθείας on-line, αστέρι-τρίγωνο, μαλακές εκκινητές ή μονάδες μεταβλητής συχνότητας), ρελέ ελέγχου, ενδιάμεσες κλειδαριές ασφαλείας και ειδικό ελεγκτή - συνήθως PLC ή DDC - με ακροδέκτες αισθητήρα πεδίου για θερμοκρασία, υγρασία, πίεση, πίεση, ροή και. Μια οθόνη αφής HMI ή οθόνη πληκτρολογίου τοποθετημένη στην πόρτα παρέχει στους χειριστές ορατότητα συστήματος και έλεγχο παραμέτρων σε πραγματικό χρόνο. Η συνδεσιμότητα μέσω BACnet, Modbus ή Ethernet/IP επιτρέπει την απρόσκοπτη ενοποίηση με συστήματα διαχείρισης κτιρίων (BMS). Οι βαθμολογίες περιβλήματος από IP42 έως IP65 ταιριάζουν σε εσωτερικούς χώρους μηχανολογικού εξοπλισμού, πλατφόρμες εγκαταστάσεων στον τελευταίο όροφο και εκτεθειμένες εξωτερικές τοποθεσίες. Ολοκληρωμένα συστήματα προστασίας καλύπτουν βραχυκύκλωμα, υπερφόρτωση, απώλεια φάσης, υπό/υπέρταση και διαρροή γείωσης σε κάθε κύκλωμα, με υποχρεωτικές ασφάλειες ενσύρματες για απενεργοποίηση συναγερμού πυρκαγιάς, προστασία από το πάγωμα και προστασία ροής αέρα. Διατηρείται η πλήρης συμμόρφωση με τα πρότυπα IEC 61439-1/2, IEC 60364 και τα τοπικά πρότυπα ηλεκτρικής ασφάλειας.

Ιδανικές Εφαρμογές

Από έναν ενιαίο χειριστή αέρα έως μια κεντρική μονάδα σε όλη την πανεπιστημιούπολη, οι πίνακες ελέγχου HVAC παρέχουν την κεντρική ηλεκτρική νοημοσύνη που διατηρεί τα μηχανικά συστήματα σε λειτουργία με ασφάλεια, αποτελεσματικότητα και σε συντονισμό με το ευρύτερο δίκτυο αυτοματισμού κτιρίων.

Εμπορικά Κτίρια Γραφείων & Εξελίξεις Μικτής Χρήσης

Μεγάλοι πύργοι γραφείων, εμπορικά κέντρα και συγκροτήματα μικτής χρήσης λειτουργούν πολλαπλές μονάδες διαχείρισης αέρα, ψυκτικά συγκροτήματα, πύργους ψύξης και ζώνες εξαερισμού. Οι πίνακες ελέγχου HVAC συγκεντρώνουν τον έλεγχο και την προστασία κάθε μηχανικού πακέτου — ένας πίνακας AHU που διαχειρίζεται ανεμιστήρες τροφοδοσίας και επιστροφής, πηνία ψύξης, αποσβεστήρες εξοικονομητή και κατάσταση φίλτρου ή πίνακας εγκατάστασης ψυκτικού συγκροτήματος που αναλύει πολλαπλούς συμπιεστές, πρωτεύουσες και δευτερεύουσες αντλίες και ανεμιστήρες πύργου ψύξης. Η ενοποίηση με το BMS του κτιρίου μέσω BACnet/IP ή Modbus επιτρέπει στους διαχειριστές εγκαταστάσεων να παρακολουθούν και να προσαρμόζουν όλα τα συστήματα από έναν κεντρικό σταθμό εργασίας.

Βιομηχανικές & Μεταποιητικές Εγκαταστάσεις

Τα εργοστάσια, οι μονάδες επεξεργασίας και οι αποθήκες απαιτούν συχνά ειδικό εξαερισμό και ψύξη διεργασιών ξεχωριστά από τον κλιματισμό άνεσης. Οι πίνακες ελέγχου σε αυτά τα περιβάλλοντα διαχειρίζονται ανεμιστήρες εξάτμισης υψηλής ισχύος, μονάδες αέρα μακιγιάζ, συστήματα συλλογής σκόνης και ψύκτες επεξεργασίας. Ο έλεγχος που βασίζεται σε PLC με βιομηχανικά πρωτόκολλα επικοινωνίας υποστηρίζει πολύπλοκη λογική αλληλομανδάλωσης — όπως ο συντονισμός του αερισμού με τη λειτουργία της γραμμής παραγωγής ή την εξάτμιση του φούρνου. Περιβλήματα βαρέως τύπου με ενισχυμένη προστασία από τη σκόνη και την υγρασία αντιμετωπίζουν τις δύσκολες συνθήκες περιβάλλοντος.

Data Centers & Mission-Critical Facilities

Η ψύξη του κέντρου δεδομένων είναι μια κρίσιμη λειτουργία 24/7. Οι πίνακες ελέγχου HVAC που διαχειρίζονται χειριστές αέρα δωματίου υπολογιστών (CRAH), κλιματιστικά δωματίου υπολογιστών (CRAC), αντλίες κρύου νερού και ανεμιστήρες συμπυκνωτή έχουν σχεδιαστεί για πλεονασμό και αξιοπιστία. Η είσοδος διπλής ισχύος, η ενσωμάτωση του αυτόματου διακόπτη μεταφοράς και οι έξοδοι συναγερμού που είναι ασφαλείς για αστοχία διασφαλίζουν ότι η ψύξη συνεχίζεται λόγω διαταραχών του βοηθητικού προγράμματος. Έλεγχος θερμοκρασίας και υγρασίας υψηλής ακρίβειας, με συνδεσιμότητα Modbus/BACnet με την πλατφόρμα διαχείρισης υποδομής κέντρων δεδομένων (DCIM), παρέχει περιβαλλοντική παρακολούθηση σε πραγματικό χρόνο.

Νοσοκομεία & Εγκαταστάσεις Υγείας

Τα χειρουργεία, τα δωμάτια απομόνωσης, τα καθαρά δωμάτια και οι γενικοί θάλαμοι απαιτούν συγκεκριμένες σχέσεις ποιότητας αέρα, θερμοκρασίας, υγρασίας και πίεσης. Οι πίνακες ελέγχου HVAC στις ρυθμίσεις υγειονομικής περίθαλψης διαχειρίζονται αυτά τα ακριβή περιβάλλοντα. Οι κρίσιμες λειτουργίες συναγερμού — υψηλή/χαμηλή θερμοκρασία, εκδρομές υγρασίας, απώλεια ροής αέρα και κατάσταση φίλτρου — συνδέονται με την κλήση νοσοκόμου ή το κεντρικό σύστημα παρακολούθησης του κτιρίου. Τα πάνελ είναι σχεδιασμένα για ευκολία συντήρησης και ενσωματώνουν εγκαταστάσεις απομόνωσης που επιτρέπουν σέρβις χωρίς τερματισμό του συστήματος.

Ξενοδοχεία, Θέρετρα & Φιλοξενία

Η άνεση των επισκεπτών είναι πρωταρχικής σημασίας. Οι πίνακες ελέγχου HVAC διαχειρίζονται κεντρικές εγκαταστάσεις ψύξης, συστήματα λεβήτων, συσκευές χειρισμού αέρα που εξυπηρετούν δημόσιους χώρους και ελεγκτές ζώνης μονάδων fan coil σε όλους τους ορόφους επισκεπτών. Τα προ-προγραμματισμένα χρονοδιαγράμματα πληρότητας μειώνουν την κατανάλωση ενέργειας κατά τη διάρκεια περιόδων χαμηλής πληρότητας, ενώ διασφαλίζουν ότι τα δωμάτια των επισκεπτών φτάνουν τα καθορισμένα σημεία άνεσης κατά την ώρα του check-in.

Εκπαιδευτικές Πανεπιστημιουπόλεις & Ιδρυματικά Κτίρια

Τα πανεπιστημιακά κτίρια, τα σχολεία και οι κρατικές εγκαταστάσεις κατανεμημένες σε πολλές κατασκευές επωφελούνται από τυποποιημένες πλατφόρμες πίνακα ελέγχου HVAC. Το μηχανολογικό δωμάτιο κάθε κτιρίου εξυπηρετείται από ειδικά πάνελ για AHU, αντλίες και τερματικές μονάδες, όλα δικτυωμένα σε ένα BMS σε όλη την πανεπιστημιούπολη. Η προσέγγιση απλοποιεί την εκπαίδευση συντήρησης και τη διαχείριση ανταλλακτικών.

Τεχνική βαθιά κατάδυση

Οι πίνακες ελέγχου HVAC έχουν σχεδιαστεί ως ολοκληρωμένα συγκροτήματα διανομής ισχύος, ελέγχου κινητήρα και αυτοματισμού — το καθένα ειδικά σχεδιασμένο για να ταιριάζει με το χρονοδιάγραμμα του μηχανολογικού εξοπλισμού και τις ακολουθίες λειτουργίας.

Διανομή ισχύος και προστασία κυκλώματος

Το εισερχόμενο τμήμα δέχεται τροφοδοσία τριών φάσεων (συνήθως 400V/480V, 50/60Hz) μέσω ενός διακόπτη αποσύνδεσης που κλειδώνει ή διακόπτη κυκλώματος, με ονομαστική αντοχή σε βραχυκύκλωμα που υπολογίζεται για το διαθέσιμο ρεύμα σφάλματος της τοποθεσίας. Η κατάντη διανομή οργανώνεται κατά λειτουργία εξοπλισμού: ξεχωριστοί κλάδοι για ανεμιστήρες, αντλίες, συμπιεστές και κυκλώματα ελέγχου. Η προστασία του κυκλώματος κινητήρα παρέχεται από θερμομαγνητικούς διακόπτες κυκλώματος ή αποζεύκτες με ασφάλεια που ταιριάζουν με ρεύμα πλήρους φορτίου κινητήρα, με ρελέ υπερφόρτωσης (ηλεκτρονικά ή θερμικά) που παρέχουν καμπύλες διακοπής IEC Class 10/20/30. Η ισχύς ελέγχου — συνήθως 24 VAC, 24 VDC ή 230 VAC — προέρχεται από έναν αποκλειστικό μετασχηματιστή ελέγχου με ανεξάρτητα συντηγμένα δευτερεύοντα κυκλώματα, απομονώνοντας τα ηλεκτρονικά ελέγχου από μεταβατικά ρεύματα.

Μέθοδοι ελέγχου κινητήρα και εκκίνησης

Ανάλογα με το μέγεθος του κινητήρα, τις απαιτήσεις ροπής εκκίνησης και την ανοχή του μηχανικού συστήματος για ρεύμα εισροής, ο πίνακας ενσωματώνει την κατάλληλη μέθοδο εκκίνησης:

●  Direct-on-line (DOL): για μικρότερους ανεμιστήρες και αντλίες έως περίπου 7,5 kW

●  Star-trig : για κινητήρες μέσης ισχύος όπου απαιτείται μειωμένο ρεύμα εκκίνησης

●  Μαλακός εκκινητής: για αντλίες και ανεμιστήρες όπου η ομαλή ανύψωση εξαλείφει την ολίσθηση του σφυριού ή της ζώνης νερού

●  Μετάδοση κίνησης μεταβλητής συχνότητας (VFD): για εφαρμογές που απαιτούν διαμόρφωση ταχύτητας με βάση τη ζήτηση — όπως ανεμιστήρες τροφοδοσίας AHU που ελέγχονται από στατική πίεση αγωγού ή δευτερεύουσες αντλίες κρύου νερού που ανταποκρίνονται στη διαφορική πίεση κατά μήκος του βρόχου

Τα VFD καθορίζονται με ενσωματωμένο αρμονικό μετριασμό (τσοκ σύνδεσης DC) και φίλτρα εξόδου dV/dt όπου τα μήκη καλωδίων υπερβαίνουν τα όρια του κατασκευαστή. Όλες οι μονάδες δίσκου έχουν διαμορφωθεί για σειριακή επικοινωνία με τον ελεγκτή του πίνακα για αναφορά ταχύτητας και ανάδραση κατάστασης.

Πλατφόρμα ελεγκτή: PLC έναντι DDC

Η αρχιτεκτονική ελέγχου επιλέγεται με βάση την πολυπλοκότητα και τις απαιτήσεις ολοκλήρωσης της εφαρμογής:

●  Οι ελεγκτές DDC είναι τυπικοί για εμπορικές εφαρμογές HVAC που ενσωματώνονται σε BMS μέσω εγγενούς BACnet MS/TP ή BACnet/IP. Οι προ-προγραμματισμένες βιβλιοθήκες εφαρμογών καλύπτουν τυπικές ακολουθίες AHU, ψυκτικού συγκροτήματος και λέβητα.

●  Ο έλεγχος που βασίζεται σε PLC καθορίζεται για βιομηχανικά περιβάλλοντα, σύνθετη αλληλουχία πολλαπλών συμπιεστών ή όπου το σύστημα πρέπει να διασυνδέεται με εξοπλισμό μη HVAC, όπως μηχανήματα επεξεργασίας. Οι πλατφόρμες PLC υποστηρίζουν λογική κλίμακας, μπλοκ λειτουργιών ή προγραμματισμό δομημένου κειμένου, με επικοινωνία Profinet, Ethernet/IP ή Modbus TCP.

●  Και οι δύο πλατφόρμες εκτελούν την καθορισμένη σειρά λειτουργίας: χρονοδιαγράμματα, βρόχους PID θερμοκρασίας/πίεσης, αλληλουχία έναρξης/διακοπής, δημιουργία συναγερμών και καταγραφή χρόνου εκτέλεσης.

Διεπαφή αισθητήρα και καλωδίωση πεδίου

Τα ειδικά μπλοκ ακροδεκτών φιλοξενούν καλωδίωση πεδίου από αισθητήρες θερμοκρασίας (θερμίστορ NTC, RTD, 4-20 mA), μετατροπείς πίεσης και διακόπτες, αισθητήρες υγρασίας, διακόπτες ελέγχου ροής αέρα τοποθετημένους σε αγωγούς, διακόπτες διαφορικής πίεσης για την κατάσταση του φίλτρου και σήματα ανάδρασης βαλβίδας/ενεργοποιητή. Όλες οι αναλογικές είσοδοι φιλτράρονται και προστατεύονται από επαγόμενες μεταβατικές συνθήκες. Οι ψηφιακές είσοδοι απομονώνονται μεμονωμένα μέσω οπτικών συζευκτών ή παρεμβαλλόμενων ρελέ. Η βλάβη του αισθητήρα ανιχνεύεται και συναγερμός, με ρυθμιζόμενες εναλλακτικές στρατηγικές — για παράδειγμα, προεπιλογή σε λειτουργία ανεμιστήρα σταθερής ταχύτητας σε περίπτωση απώλειας αισθητήρα πίεσης αγωγού.

HMI και διεπαφή χειριστή

Μια έγχρωμη οθόνη αφής HMI τοποθετημένη στην πόρτα (συνήθως 7 ιντσών ή μεγαλύτερη) ή διακριτές ενδείξεις LED και κουμπιά παρέχουν τοπική διεπαφή χειριστή. Το HMI εμφανίζει γραφικά κατάστασης συστήματος σε πραγματικό χρόνο — θερμοκρασία, υγρασία, πίεση, χρόνο λειτουργίας εξοπλισμού, τάσεις κατανάλωσης ενέργειας — με πίνακες εργαλείων με δυνατότητα διαμόρφωσης από το χρήστη. Οι ρυθμίσεις παραμέτρων προστατεύονται με κωδικό πρόσβασης με πολλαπλά επίπεδα πρόσβασης (χειριστής, επόπτης, μηχανικός). Η αναγγελία συναγερμού περιλαμβάνει καταγραφή συμβάντων με χρονική σήμανση με παρακολούθηση επιβεβαίωσης. Για πίνακες ενσωματωμένους στο BMS, το HMI μπορεί να χρησιμεύσει ως εργαλείο τοπικής παράκαμψης και θέσης σε λειτουργία παρά ως κύρια καθημερινή διεπαφή.

Ασφαλείς κλειδαριές και Λογική Προστασίας

Οι κρίσιμες λειτουργίες ασφαλείας υλοποιούνται σε ενσύρματη λογική ανεξάρτητη από τον ελεγκτή, διασφαλίζοντας ασφαλή λειτουργία ακόμη και σε περίπτωση βλάβης του επεξεργαστή:

●  Διασύνδεση συναγερμού πυρκαγιάς: είσοδος επαφής χωρίς volt από τον πίνακα πυρκαγιάς αναγκάζει την απενεργοποίηση του AHU και το κλείσιμο του αποσβεστήρα

●  Προστασία από παγετό: ο θερμοστάτης χαμηλής θερμοκρασίας σε πηνία νερού ενεργοποιεί τη μονάδα και ανοίγει τη βαλβίδα για να αποτρέψει το σκάσιμο του πηνίου

●  Απόδειξη ροής αέρα: διακόπτης διαφορικής πίεσης στο ρεύμα αέρα αποτρέπει την ενεργοποίηση του θερμαντήρα ηλεκτρικού ή αερίου χωρίς επαληθευμένη ροή αέρα

●  Διακόπτες ψυκτικού υψηλής πίεσης και χαμηλής πίεσης προστατεύουν τους συμπιεστές

●  Σεισμικοί διακόπτες και δονήσεις όπου απαιτείται από τον τοπικό κώδικα

Όλες οι μανδαλώσεις ασφαλείας είναι καλωδιωμένες στο κύκλωμα απενεργοποίησης του κύριου ρελέ ελέγχου ή του PLC ασφαλείας, διασφαλίζοντας την άμεση και άνευ όρων απενεργοποίηση.

Περίβλημα και Περιβαλλοντική Κατασκευή

Το περίβλημα του πάνελ είναι κατασκευασμένο από ηλεκτρογαλβανισμένο ή ανοξείδωτο φύλλο 1,5 mm έως 2,0 mm με φινίρισμα με επίστρωση πούδρας. Οι κοινές αξιολογήσεις περιλαμβάνουν:

●  IP42/IP43 για εσωτερικούς χώρους μηχανολογικού εξοπλισμού με καθαρά, ελεγχόμενα από τη θερμοκρασία περιβάλλοντα

●  IP54/IP55 για χώρους εξοπλισμού, χώρους εγκαταστάσεων στον τελευταίο όροφο ή ημιεκτεθειμένες τοποθεσίες

●  IP65 για εξωτερικές εγκαταστάσεις που εκτίθενται στη βροχή, τη σκόνη και τον άμεσο ήλιο

Η ενεργή διαχείριση θερμότητας — φιλτραρισμένος εξαναγκασμένος αερισμός με θερμοστατικό έλεγχο ανεμιστήρα — περιλαμβάνεται για πάνελ με πυκνότητα VFD ή περιβάλλοντα εγκατάστασης με υψηλό περιβάλλον. Για υπαίθρια ντουλάπια, καθορίζεται ένα κάλυμμα αντηλιακής ασπίδας, αντισυμπυκνωτικό θερμαντήρα και ανθεκτικό στη διάβρωση υλικό από ανοξείδωτο χάλυβα.

Επικοινωνία και ενσωμάτωση BMS

Οι πύλες επικοινωνίας μεταφράζουν το πρωτόκολλο του ελεγκτή στη ραχοκοκαλιά BMS της εγκατάστασης. Διατίθενται εγγενείς προσαρμογείς BACnet (MS/TP ή IP), Modbus RTU/TCP και προαιρετικοί προσαρμογείς LonWorks ή Ethernet/IP. Όλα τα σημεία παρακολούθησης — θερμοκρασίες, πιέσεις, ρυθμοί ροής, κατάσταση εξοπλισμού, ώρες λειτουργίας, δεδομένα ενέργειας και καταστάσεις συναγερμού — γίνονται ορατά στο BMS. Η απομακρυσμένη ρύθμιση σημείου ρύθμισης και η διαχείριση χρονοδιαγράμματος επιτρέπουν την κεντρική ενεργειακή βελτιστοποίηση σε ολόκληρο το χαρτοφυλάκιο του κτιρίου.

Χαρακτηριστικά ενεργειακής απόδοσης

Η προαιρετική ενσωματωμένη μέτρηση ισχύος μετρά την κατανάλωση σε επίπεδο πίνακα ή μεμονωμένο φορτίο. Ο ελεγκτής μπορεί να εκτελέσει ακολουθίες βελτιστοποίησης ενέργειας, όπως ψύξη χωρίς εξοικονομητή, εξαερισμό ελεγχόμενης ζήτησης (με βάση το CO2), βέλτιστη εκκίνηση/διακοπή και επαναφορά θερμοκρασίας κρύου νερού με βάση τις εξωτερικές συνθήκες — μειώνοντας την ετήσια κατανάλωση ενέργειας HVAC κατά 15% έως 25% σε σύγκριση με τον έλεγχο σταθερών παραμέτρων.

4.Συχνές ερωτήσεις

Ε1: Είναι ο Πίνακας Ελέγχου HVAC ένα τυπικό προϊόν ή έχει σχεδιαστεί ειδικά για κάθε έργο;

Κάθε πίνακας έχει σχεδιαστεί ειδικά για να ταιριάζει με το πρόγραμμα μηχανολογικού εξοπλισμού του έργου, τη σειρά λειτουργίας και τη λίστα ηλεκτρικών φορτίων. Οι μηχανικοί εφαρμογών μας εργάζονται από το P&ID, τα φύλλα δεδομένων εξοπλισμού και τις προδιαγραφές ελέγχου. Οι τυποποιημένες εσωτερικές αρχιτεκτονικές και οι βιβλιοθήκες εξαρτημάτων διασφαλίζουν σταθερή ποιότητα, ενώ ανταποκρίνονται στις απαιτήσεις του ιστότοπου.

Ε2: Ποια πλατφόρμα ελεγκτή χρησιμοποιείτε — PLC ή DDC;

Προσφέρουμε και τα δύο και θα σας προτείνουμε την κατάλληλη πλατφόρμα με βάση το έργο σας. Οι ελεγκτές DDC (εγγενείς BACnet) ταιριάζουν σε εμπορικές εφαρμογές κτιρίων με ενσωμάτωση BMS. Τα PLC καθορίζονται για βιομηχανικές εγκαταστάσεις, σύνθετες ακολουθίες ή όπου απαιτείται ενσωμάτωση με εξοπλισμό μη HVAC. Διατίθεται υποστήριξη πολλών προμηθευτών — συνεργαζόμαστε με κορυφαίες επωνυμίες και μπορούμε επίσης να παρέχουμε εναλλακτικές λύσεις ανοιχτής πλατφόρμας.

Ε3: Τι εξοπλισμό HVAC μπορεί να ελέγξει ο πίνακας;

Τα πάνελ μας είναι διαμορφωμένα για όλο τον κοινό εξοπλισμό HVAC: μονάδες διαχείρισης αέρα (σταθερός όγκος και VAV), συσκευασμένες μονάδες ταράτσας, μονάδες ψύξης (αερόψυκτα και υδρόψυκτα), συστήματα λέβητα, πύργοι ψύξης, συστήματα άντλησης (πρωτεύοντα, δευτερεύοντα και τριτογενή), μονάδες fan coil, συστήματα εξαγωγής θερμότητας. Τα πάνελ πολλαπλών εξοπλισμών που διαχειρίζονται ένα ολόκληρο μηχανολογικό δωμάτιο είναι μια τυπική προσφορά.

Ε4: Μπορεί ο πίνακας να ενσωματωθεί με το υπάρχον Σύστημα Διαχείρισης Κτιρίου;

Ναί. Είναι διαθέσιμα πρωτόκολλα επικοινωνίας, όπως BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP και LonWorks. Θα επιβεβαιώσουμε το συγκεκριμένο πρωτόκολλο, το ρυθμό baud και τη λίστα σημείων κατά τη φάση της μηχανικής για να διασφαλίσουμε την απρόσκοπτη ενσωμάτωση plug-and-play με το BMS σας.

Ε5: Ποια πρότυπα ασφάλειας και πιστοποιήσεις πληρούν τα πάνελ;

Τα πάνελ έχουν σχεδιαστεί και δοκιμαστεί σύμφωνα με το IEC 61439-1/2 για συγκροτήματα διακοπτών και ελέγχου χαμηλής τάσης. Όλα τα εξαρτήματα φέρουν σήμανση CE. Διατίθενται πρόσθετες περιφερειακές πιστοποιήσεις (UL, UKCA, κ.λπ.). Η τεκμηρίωση της πλήρους εργοστασιακής δοκιμής αποδοχής (FAT) παρέχεται με κάθε πίνακα, συμπεριλαμβανομένης της επαλήθευσης κυκλώματος, της δοκιμής αντίστασης μόνωσης, της δοκιμής λειτουργικής ακολουθίας και της επικύρωσης κλειδώματος ασφαλείας.

Ε6: Πώς ελέγχεται ο πίνακας πριν από την αποστολή;

Κάθε πίνακας υποβάλλεται σε μια ολοκληρωμένη δοκιμή αποδοχής από το εργοστάσιο που περιλαμβάνει: επαλήθευση καλωδίωσης από σημείο σε σημείο, δοκιμή αντίστασης μόνωσης (κυκλώματα ισχύος και ελέγχου), πλήρης λειτουργική δοκιμή όλων των εκκινητήρων και ηλεκτροκινητήρων, έλεγχος βρόχου I/O ελεγκτή, προσομοίωση δοκιμών ακολουθίας λειτουργίας έναντι της εγκεκριμένης αφήγησης ελέγχου, δοκιμή HMI και διασύνδεσης επικοινωνίας και επιβεβαίωση λειτουργίας interlock ασφαλείας. Μια λεπτομερής αναφορά FAT παρέχεται μαζί με το πάνελ.

Ε7: Τι συντήρηση απαιτείται μετά την εγκατάσταση;

Η συνιστώμενη ετήσια συντήρηση περιλαμβάνει: θερμική απεικόνιση των συνδέσεων ρεύματος για τον εντοπισμό χαλαρών απολήξεων, λειτουργικό έλεγχο κλειδαριών ασφαλείας και στάσεων έκτακτης ανάγκης, επαλήθευση βαθμονόμησης αισθητήρα, επιθεώρηση ανεμιστήρων ψύξης και κατάστασης φίλτρου και γενικό καθαρισμό των εσωτερικών περιβλημάτων. Όλα τα εξαρτήματα είναι προσβάσιμα από τις μπροστινές πόρτες. κρίσιμα ανταλλακτικά, όπως ασφάλειες και πηνία επαφής, προσδιορίζονται στο παρεχόμενο εγχειρίδιο συντήρησης.

Ε8: Μπορείτε να υποστηρίξετε τη θέση σε λειτουργία;

Υποστήριξη απομακρυσμένης θέσης σε λειτουργία μέσω βιντεοκλήσης περιλαμβάνεται σε κάθε πίνακα. Η επιτόπια θέση σε λειτουργία και οι υπηρεσίες ενσωμάτωσης BMS μπορούν να κανονιστούν ανάλογα με την τοποθεσία και το πεδίο του έργου.

Ένας νέος τερματικός σταθμός διεθνούς αεροδρομίου — Ανάπτυξη πίνακα ελέγχου HVAC

Φόντο

Ένα μεγάλο διεθνές αεροδρόμιο στη Μέση Ανατολή κατασκεύασε έναν νέο επιβατικό τερματικό σταθμό για να καλύψει τις αυξανόμενες απαιτήσεις χωρητικότητας. Ο τερματικός σταθμός, που εκτείνεται σε πάνω από 700.000 τετραγωνικά μέτρα, απαιτούσε μια ολοκληρωμένη υποδομή HVAC για τη διατήρηση της άνεσης των επιβατών στις αίθουσες αναχωρήσεων, στα κέντρα αφίξεων, στις ζώνες λιανικής, στα σαλόνια και στους χώρους διακίνησης αποσκευών σε ακραίες εξωτερικές θερμοκρασίες που φτάνουν τους 50°C.

Η Πρόκληση

Ο μηχανικός σχεδιασμός καθόρισε μια κεντρική μονάδα ψύξης με 12 υδρόψυκτα φυγόκεντρα ψυκτικά συγκροτήματα, 48 μονάδες διαχείρισης αέρα που κυμαίνονται από 15 kW έως 160 kW, πολυάριθμα σετ αντλιών κρύου νερού (πρωτεύοντα και δευτερεύοντα), ανεμιστήρες πύργου ψύξης, ανεμιστήρες ανάκτησης ενέργειας και αποκλειστικό εξαερισμό για κλειστούς χώρους χειραποσκευών. Όλος ο εξοπλισμός κατανεμήθηκε σε πολλαπλά μηχανικά δάπεδα και περιβλήματα εγκαταστάσεων στον τελευταίο όροφο.

Ο εργολάβος ηλεκτρολόγων του έργου αντιμετώπισε ένα δύσκολο χρονοδιάγραμμα κατασκευής. Η κατασκευή μεμονωμένων πινάκων ελέγχου για κάθε εξοπλισμό θα απαιτούσε μεγάλο αριθμό ηλεκτρολόγων στο εργοτάξιο για εκτεταμένες περιόδους, θα εισάγει διακυμάνσεις στην ποιότητα και θα κινδύνευε σφάλματα συντονισμού μεταξύ των υπεργολάβων ηλεκτρικών και ελέγχων. Ο φορέας εκμετάλλευσης του αεροδρομίου ανέθεσε επίσης την πλήρη ενσωμάτωση του BACnet με το επιχειρησιακό BMS της εγκατάστασης για κεντρική διαχείριση ενέργειας και προγνωστική συντήρηση.

Γιατί εργοστασιακά κατασκευασμένοι πίνακες ελέγχου HVAC;

Η ομάδα του έργου επέλεξε να προμηθευτεί όλους τους πίνακες ελέγχου HVAC ως εργοστασιακά σχεδιασμένα, προ-δοκιμασμένα συγκροτήματα. Τα πλεονεκτήματα ήταν καθοριστικά:

●  Κάθε πίνακας σχεδιάστηκε με βάση το χρονοδιάγραμμα του μηχανολογικού εξοπλισμού και τη σειρά λειτουργίας του συμβούλου ελέγχων, διασφαλίζοντας την αντιστοίχιση ενός προς έναν μεταξύ κάθε πίνακα και εξοπλισμού που του έχει εκχωρηθεί.

●  Όλη η εσωτερική διανομή ισχύος, η προστασία κινητήρα, τα VFD, η καλωδίωση ελέγχου, η λογική PLC/DDC και η διαμόρφωση HMI συναρμολογήθηκαν πλήρως και δοκιμάστηκαν στο εργοστάσιο πριν από την αποστολή — συμπίεση επιτόπου χρόνου για την τοποθέτηση του πίνακα, τη σύνδεση της εισερχόμενης ισχύος και τον τερματισμό των καλωδίων αισθητήρα πεδίου.

●  Η πύλη επικοινωνίας BACnet είχε διαμορφωθεί εκ των προτέρων και μια πλήρης λίστα σημείων παρασχέθηκε στον ενοποιητή BMS πριν φτάσουν τα πάνελ, εξαλείφοντας τη μακροσκελή αποσφαλμάτωση του πρωτοκόλλου πεδίου.

●  Ασφαλείς κλειδαριές — απενεργοποίηση συναγερμού πυρκαγιάς, αντιψυκτική προστασία για πηνία κρύου νερού, κλειδαριά που αποδεικνύουν τη ροή αέρα για ηλεκτρικές θερμάστρες — καλωδιώθηκαν στο εργοστάσιο με τεκμηριωμένη επαλήθευση, ικανοποιώντας τις αυστηρές απαιτήσεις ασφάλειας της αρχής του αεροδρομίου.

●  Συνεπής σχεδιασμός πάνελ και στα 48 AHU απλοποιημένη εκπαίδευση χειριστή και αποθήκευση ανταλλακτικών για την ομάδα συντήρησης του αεροδρομίου.

Ανάπτυξη

Κατασκευάστηκαν και παραδόθηκαν ογδόντα έξι Πίνακες Ελέγχου HVAC — καλύπτοντας ψυκτικά συγκροτήματα, αντλίες, AHU και συστήματα ανάκτησης ενέργειας. Τα μεγέθη των πάνελ κυμαίνονταν από συμπαγή περιβλήματα επιτοίχιας στήριξης για μικρές μονάδες εξαερισμού έως επιδαπέδια ντουλάπια πολλαπλών τμημάτων για AHU 160 kW με ενσωματωμένα VFD. Όλα τα πάνελ ενσωματώνουν πύλες επικοινωνίας BACnet/IP και οθόνες αφής HMI τοποθετημένες στην πόρτα για πρόσβαση τοπικού χειριστή. Τα πάνελ στάλθηκαν προ-προγραμματισμένα και ελεγμένα με FAT, με το πακέτο τεκμηρίωσης κάθε πίνακα να περιλαμβάνει τα ενσωματωμένα διαγράμματα καλωδίωσης, εκτυπώσεις λογικής ελεγκτή και πιστοποιητικά FAT.

Αποτελέσματα

●  Ο χρόνος επιτόπιας θέσης σε λειτουργία μειώθηκε κατά περίπου 50% σε σύγκριση με τις εκτιμήσεις προϋπολογισμού που βασίζονται σε παραδοσιακά πάνελ που κατασκευάζονται στον ιστότοπο, βοηθώντας το τερματικό να τηρήσει την προθεσμία έναρξης λειτουργίας του.

●  Το εργοστασιακό πρόγραμμα FAT εντόπισε και διόρθωσε 12 λογικές διενέξεις ακολουθίας κατά τη διάρκεια της προκαταρκτικής δοκιμής — προβλήματα που διαφορετικά θα είχαν προκύψει κατά την ακριβή επί τόπου αντιμετώπιση προβλημάτων.

●  Η πλήρης ενοποίηση του BACnet με το BMS του αεροδρομίου επιτεύχθηκε εντός τριών εβδομάδων από την ενεργοποίηση του πίνακα, με τα 86 πάνελ να αναφέρουν επιχειρησιακά δεδομένα και να δέχονται εντολές εποπτείας.

●  Το πρώτο έτος λειτουργίας, τα δεδομένα που καταγράφηκαν από το BMS επέτρεψαν στην ομάδα εγκαταστάσεων να βελτιστοποιήσει τα προγράμματα επαναφοράς της θερμοκρασίας κρύου νερού, επιτυγχάνοντας μείωση 12% στην κατανάλωση ενέργειας της μονάδας ψύκτη σε σύγκριση με την αρχική βασική γραμμή σχεδιασμού.

●  Ο ανάδοχος συντήρησης του αεροδρομίου ανέφερε ελάχιστες διορθωτικές εργασίες, πιστώνοντας τον τυποποιημένο σχεδιασμό του πίνακα και την πλήρη τεκμηρίωση για αποτελεσματική εξοικείωση της ομάδας.
