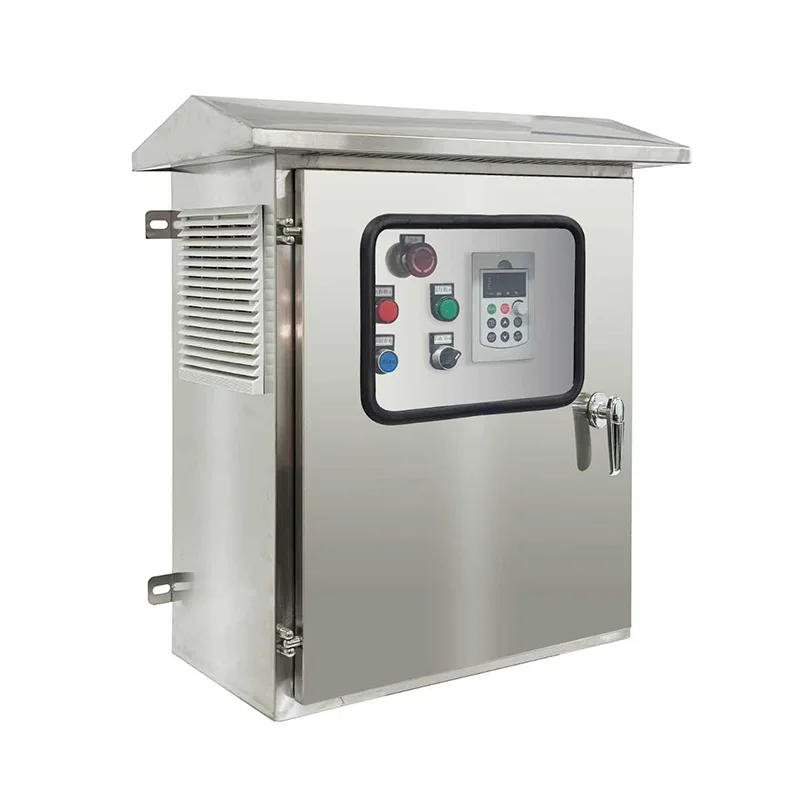

Ερμάριο Inverter Αντλήσεων Ηλιακής

Στεγασμένο σε ένα ανθεκτικό επιδαπέδιο χαλύβδινο ερμάριο με βαθμολογία IP54 ή υψηλότερο, αυτό το σύστημα μετατροπέα ενσωματώνει την πλήρη αλυσίδα μετατροπής ισχύος — προστασία εισόδου DC, πολλαπλά κανάλια εισόδου MPPT, μια βαθμίδα μετάδοσης κίνησης μεταβλητής συχνότητας, φιλτράρισμα εξόδου AC και έναν ολοκληρωμένο ελεγκτή συστήματος — όλα προ-καλωδιωμένα και εργοστασιακά ελεγμένα για ταχεία ανάπτυξη πεδίου. Οι ονομαστικές ονομασίες ισχύος εκτείνονται από 2,2 kW έως πάνω από 250 kW, υποστηρίζοντας μονοφασικούς και τριφασικούς κινητήρες αντλιών AC σε τυπικές τάσεις. Ο προηγμένος αλγόριθμος MPPT επιτυγχάνει απόδοση παρακολούθησης >99%, ρυθμίζοντας δυναμικά την ταχύτητα του κινητήρα σε πραγματικό χρόνο καθώς η ηλιακή ακτινοβολία αλλάζει κατά τη διάρκεια της ημέρας, εξασφαλίζοντας μέγιστη ημερήσια παροχή νερού. Μια υβριδική επιλογή εισόδου δέχεται εφεδρική παροχή δικτύου AC ή γεννήτριας ντίζελ, η οποία αλλάζει αυτόματα για να διατηρεί την έξοδο νερού κατά τη διάρκεια περιόδων συννεφιά ή νυχτερινής λειτουργίας. Οι ενσωματωμένες προστασίες συστήματος καλύπτουν ξηρή λειτουργία, υπερφόρτωση, υπέρταση, χαμηλή τάση, απώλεια φάσης και βραχυκύκλωμα, ενώ η λογική αυτόματης ύπνου και αφύπνισης που βασίζεται σε ένα ελάχιστο όριο ισχύος που ορίζεται από τον χρήστη προστατεύει την αντλία και τα πάνελ. Μια γραφική οθόνη αφής HMI εμφανίζει δεδομένα ισχύος, τάσης, ροής και ενέργειας σε πραγματικό χρόνο, με RS485 και προαιρετικές διασυνδέσεις GPRS/4G/Wi-Fi που επιτρέπουν την απομακρυσμένη παρακολούθηση και ενσωμάτωση σε πλατφόρμες SCADA ή IoT μέσω Modbus. Όλα τα εξαρτήματα ισχύος στεγάζονται σε ένα ελεγχόμενο από το κλίμα ερμάριο με φιλτραρισμένη εξαναγκασμένη ψύξη, προστασία από υπερτάσεις και πλήρη συμμόρφωση με τα ισχύοντα πρότυπα IEC και τα τοπικά πρότυπα δικτύου.

2.Ιδανικές Εφαρμογές

Σχεδιασμένο για αξιόπιστη παροχή νερού όλο το χρόνο, όπου η ισχύς του δικτύου είναι αναξιόπιστη ή απουσιάζει, το Solar Pumping Inverter Cabinet παρέχει αυτόνομο έλεγχο αντλίας χωρίς επίβλεψη για γεωργικά, κοινοτικά και βιομηχανικά συστήματα νερού.

Αγροτική Άρδευση & Γεωργία

Τα προγράμματα άρδευσης μεγάλης κλίμακας, τα συστήματα στάγδην τροφοδοσίας και οι λειτουργίες κεντρικού άξονα σε απομακρυσμένες γεωργικές εκτάσεις είναι ιδανικοί υποψήφιοι. Ο μετατροπέας κινεί τριφασικές αντλίες υψηλής ισχύος απευθείας από ηλιακές συστοιχίες, παρέχοντας μέγιστη ροή κατά τις ώρες αιχμής του ηλιακού φωτός — ακριβώς όταν οι καλλιέργειες χρειάζονται περισσότερο νερό. Η δυνατότητα υβριδικής εισόδου επιτρέπει την απρόσκοπτη δημιουργία αντιγράφων ασφαλείας δικτύου ή γεννήτριας κατά τα κρίσιμα στάδια ανάπτυξης. Χωρίς μπαταρίες για συντήρηση και αδιάβροχη εγκατάσταση σε εξωτερικό χώρο, οι αγρότες επωφελούνται από σημαντικά μειωμένο ενεργειακό και λειτουργικό κόστος σε σχέση με την άντληση ντίζελ.

Κοινοτική & Δημοτική Ύδρευση

Τα αγροτικά χωριά, οι απομακρυσμένοι οικισμοί και οι δημοτικές αρχές ύδρευσης μπορούν να αναπτύξουν άντληση γεωτρήσεων με ηλιακή ενέργεια για την παροχή καθαρού πόσιμου νερού. Η αυτόματη λειτουργία του μετατροπέα — ξεκινώντας από την ανατολή του ηλίου και σταματά με τη δύση του ηλίου ή όταν το δοχείο αποθήκευσης είναι γεμάτο — εξαλείφει την ανάγκη για καθημερινή παρακολούθηση του χειριστή. Η απομακρυσμένη παρακολούθηση μέσω GPRS/4G επιτρέπει στις αρχές ύδρευσης να παρακολουθούν την κατάσταση της αντλίας, την έξοδο νερού και την υγεία του συστήματος από ένα κεντρικό δωμάτιο ελέγχου, μειώνοντας τις δαπανηρές επισκέψεις στο χώρο. Η στιβαρή κατασκευή του ντουλαπιού προστατεύει από τη σκόνη, τα έντομα και τις εποχιακές ακραίες καιρικές συνθήκες.

Πότισμα Κτηνοτροφίας & Απομακρυσμένου Ράντσο

Οι σταθμοί βοοειδών, οι εκτροφές προβάτων και οι απομακρυσμένες εργασίες βοσκής σε μεγάλες περιοχές χρειάζονται αξιόπιστη παράδοση νερού στις δεξαμενές και τις γούρνες. Ο μετατροπέας συνδέεται απευθείας με αντλίες γεωτρήσεων, εξαλείφοντας τα logistics της γεννήτριας ντίζελ και το κόστος παράδοσης καυσίμου. Η άντληση με ηλιακή ενέργεια ευθυγραμμίζεται φυσικά με τη ζήτηση του καλοκαιριού όταν η κατανάλωση νερού από τα ζώα κορυφώνεται. Η προστασία κατά της ξηρής λειτουργίας διακόπτει αυτόματα τη λειτουργία της αντλίας εάν πέσει η στάθμη του νερού, αποτρέποντας την δαπανηρή εξάντληση του κινητήρα κάτω από την οπή.

Βιομηχανική Επεξεργασία Νερού & Λυμάτων

Οι εξορυκτικές εργασίες, τα λατομεία και οι βιομηχανικές εγκαταστάσεις σε τοποθεσίες εκτός δικτύου μπορούν να χρησιμοποιήσουν το σύστημα για την παροχή νερού διεργασίας, την αφυδάτωση ή τις δεξαμενές μεταφοράς λυμάτων. Η στιβαρή κατασκευή του ντουλαπιού του μετατροπέα με φιλτράρισμα σκόνης και ενεργή ψύξη ταιριάζει σε σκληρά βιομηχανικά περιβάλλοντα. Η ενσωμάτωση υβριδικών εισόδων με υπάρχουσες εφεδρικές γεννήτριες εξασφαλίζει συνεχή λειτουργία ανεξάρτητα από τις καιρικές συνθήκες.

Έλεγχος Ερημοποίησης & Περιβαλλοντικά Έργα

Τα έργα δενδροφύτευσης μεγάλης κλίμακας, αποκατάστασης λιβαδιών και άρδευσης της ερήμου βασίζονται στη συνεπή παροχή νερού σε απομακρυσμένα, αφιλόξενα περιβάλλοντα. Οι αντιστροφείς ηλιακής άντλησης παρέχουν αυτόνομη λειτουργία χωρίς logistics καυσίμου, με απομακρυσμένη παρακολούθηση που επιτρέπει την κεντρική διαχείριση πολλαπλών διασκορπισμένων τοποθεσιών αντλιών σε τεράστιες περιοχές.

3.Τεχνική βαθιά κατάδυση

Το Solar Pumping Inverter Cabinet ενσωματώνει την πλήρη σειρά μετατροπής ισχύος, ελέγχου και προστασίας σε ένα τυποποιημένο, εργοστασιακά δοκιμασμένο περίβλημα — μειώνοντας τη μηχανική εγκατάστασης, επιταχύνοντας τη θέση σε λειτουργία και μεγιστοποιώντας τη μακροπρόθεσμη αξιοπιστία.

Αρχιτεκτονική εισόδου πολλαπλών καναλιών MPPT και DC

Οι ηλιακές συστοιχίες συνδέονται με τον μετατροπέα μέσω πολλαπλών ανεξάρτητων καναλιών εισόδου MPPT, το καθένα με αποκλειστικές ασφάλειες DC, συσκευές προστασίας από υπέρταση και μονωτικό διακόπτη που βρίσκονται στο τμήμα εισόδου του ντουλαπιού. Ο ελεγκτής MPPT σαρώνει συνεχώς την τάση συστοιχίας σε ένα ευρύ φάσμα (συνήθως 460V–850VDC για μεγαλύτερα συστήματα) για να εντοπίσει το μέγιστο σημείο ισχύος, επιτυγχάνοντας >99% απόδοση στατικής παρακολούθησης. Οι διαμορφώσεις διπλού ή τριπλού καναλιού MPPT επιτρέπουν σε χορδές με διαφορετικούς προσανατολισμούς, γωνίες κλίσης ή προφίλ σκίασης να λειτουργούν στο ατομικό τους βέλτιστο, αυξάνοντας σημαντικά τη συνολική ημερήσια απόδοση ενέργειας σε σύγκριση με τα σχέδια ενός MPPT.

Μετατροπή DC σε AC και μονάδα μεταβλητής συχνότητας

Ο δίαυλος DC που ρυθμίζεται με MPPT τροφοδοτεί μια βαθμίδα μετάδοσης κίνησης μεταβλητής συχνότητας υψηλής απόδοσης που είναι χτισμένη γύρω από μονάδες IGBT έκτης γενιάς και έλεγχο DSP υψηλής ταχύτητας. Ο μετατροπέας συνθέτει μια ημιτονοειδή έξοδο PWM με ρυθμιζόμενη τάση και συχνότητα (0–50/60 Hz ή μεγαλύτερη), επιτρέποντας τον έλεγχο κινητήρα ομαλής εκκίνησης χωρίς ρεύμα εισόδου — απαραίτητο για την προστασία των περιελίξεων υποβρύχιων αντλιών. Ο προηγμένος έλεγχος V/f με αντιστάθμιση ολίσθησης, ενίσχυση ροπής και καμπύλες αυτόματης βελτιστοποίησης ενέργειας ταιριάζει με τα χαρακτηριστικά του κινητήρα σε όλο το εύρος στροφών. Το φιλτράρισμα εξόδου — χρησιμοποιώντας στραγγαλιστικά πηνία σύνδεσης DC, αντιδραστήρες εξόδου και φίλτρα dV/dt ανάλογα με την περίπτωση — εξασφαλίζει μεγάλες διαδρομές καλωδίου μεταξύ του μετατροπέα και της αντλίας γεώτρησης χωρίς καταπόνηση μόνωσης κινητήρα ή ρεύματα ρουλεμάν.

Hybrid Power Input Management

Μια ενσωματωμένη λειτουργία αυτόματης μεταφοράς και συγχρονισμού δέχεται μια βοηθητική είσοδο AC από το δίκτυο ή μια γεννήτρια ντίζελ. Ο ελεγκτής συστήματος συγκρίνει συνεχώς τη διαθέσιμη ΦΒ ισχύ με την απαιτούμενη ισχύ λειτουργίας της αντλίας. Όταν η ηλιακή ακτινοβολία πέσει κάτω από ένα όριο που καθορίζεται από το χρήστη, η είσοδος AC συμπληρώνει ή αντικαθιστά αυτόματα την παροχή Φ/Β — διατηρώντας την παραγωγή νερού χωρίς διακοπή. Οι λειτουργίες προτεραιότητας μόνο AC, μόνο φωτοβολταϊκά και υβριδικά μπορούν να διαμορφωθούν από τον χρήστη. Η λειτουργία προτεραιότητας φωτοβολταϊκών μεγιστοποιεί την ηλιακή χρήση ενώ χρησιμοποιείται AC μόνο για κάλυψη ελλείψεων, ελαχιστοποιώντας το κόστος καυσίμου ή ηλεκτρικής ενέργειας.

Αλγόριθμοι προστασίας ειδικών αντλιών

Ο ενσωματωμένος ελεγκτής εφαρμόζει μια σειρά από προστασίες αφιερωμένες στην αντλία που δεν βρίσκονται σε γενικά VFD. Η ανίχνευση ξηρής λειτουργίας παρακολουθεί το ρεύμα, τον συντελεστή ισχύος και τη συχνότητα του κινητήρα σε πραγματικό χρόνο, εντοπίζοντας τη χαρακτηριστική υπογραφή χαμηλής φόρτισης μιας αντλίας χωρίς πλήρωση ή ξηρής λειτουργίας εντός ενός δευτερολέπτου από την ανίχνευση και, στη συνέχεια, ξεκινά μια ρουτίνα αυτόματης διακοπής λειτουργίας και χρονομετρημένης προσπάθειας επανεκκίνησης. Η ελάχιστη προστασία ισχύος αποτρέπει την αναποτελεσματική λειτουργία χαμηλής ταχύτητας που σπαταλά το νερό χωρίς παραγωγική άντληση. Η κατάσταση αναστολής λειτουργίας ενεργοποιείται όταν η διαθέσιμη ηλιακή ισχύς πέσει κάτω από ένα όριο αφύπνισης που ορίζει ο χρήστης, εισέρχεται σε κατάσταση παρακολούθησης χαμηλής κατανάλωσης ενέργειας και συνεχίζει αυτόματα όταν επιστρέψει η ακτινοβολία. Η ανίχνευση πλήρους νερού από μια είσοδο πλωτηροδιακόπτη στάθμης δεξαμενής ή μετατροπέα πίεσης σταματά την αντλία για να αποτρέψει την υπερχείλιση, ανεξάρτητα από τον ημερήσιο ηλιακό κύκλο.

Εργαλείο Μηχανικής και Προστασίας Περιβάλλοντος

Το επιδαπέδιο ντουλάπι είναι κατασκευασμένο από γαλβανισμένο χάλυβα με αδιάβροχο φινίρισμα με βαφή πούδρας, επιτυγχάνοντας βαθμολογίες IP54, IP55 ή IP65 ανάλογα με τις προδιαγραφές του μοντέλου. Το ντουλάπι χωρίζεται σε λειτουργικά διαμερίσματα — είσοδος DC, μετατροπή ισχύος, έλεγχος και έξοδος εναλλασσόμενου ρεύματος — με αρθρωτές, φλάντζες πόρτες που παρέχουν πρόσβαση σε όλα τα επισκευάσιμα εξαρτήματα. Ένα φιλτραρισμένο σύστημα ψύξης με εξαναγκασμένο αέρα με ανεμιστήρες μεταβλητής ταχύτητας ελεγχόμενης θερμοκρασίας διατηρεί το βέλτιστο εσωτερικό περιβάλλον για τα ηλεκτρονικά ισχύος. Οι εισαγωγές αέρα χρησιμοποιούν φίλτρα υψηλής απόδοσης κατάλληλα για σκονισμένα γεωργικά περιβάλλοντα. Οι τροπικές εκδόσεις προσθέτουν ομοιόμορφη επίστρωση σε όλα τα PCB για περιοχές με υψηλή υγρασία. Διατίθενται ενσωματωμένοι θερμοστατικά ελεγχόμενοι θερμαντήρες κατά της συμπύκνωσης για εγκαταστάσεις σε ψυχρό κλίμα.

Έλεγχος, HMI και Απομακρυσμένη Συνδεσιμότητα

Μια έγχρωμη οθόνη αφής HMI που τοποθετείται στην πόρτα παρέχει με μια ματιά την κατάσταση του συστήματος, συμπεριλαμβανομένης της ισχύος εισόδου ΦΒ, της ταχύτητας του κινητήρα, της τάσης εξόδου, της συχνότητας, της ημερήσιας απόδοσης ενέργειας και της αθροιστικής παροχής νερού (υπολογισμένη από τις καμπύλες της αντλίας ή μια είσοδο μετρητή ροής). Οι ρυθμίσεις παραμέτρων προστατεύονται με κωδικό πρόσβασης με πολλαπλά επίπεδα πρόσβασης. Οι τυπικές διεπαφές επικοινωνίας περιλαμβάνουν το RS485 (Modbus RTU) για ενσωμάτωση SCADA, με προαιρετικές μονάδες GPRS, 4G, Wi-Fi ή Ethernet για απομακρυσμένη παρακολούθηση βάσει cloud. Η πλατφόρμα επιτρέπει την απομακρυσμένη εκκίνηση/διακοπή, αλλαγές παραμέτρων, επιβεβαίωση συναγερμού και καταγραφή δεδομένων — επιτρέποντας σε έναν μόνο χειριστή να διαχειρίζεται δεκάδες διασκορπισμένες τοποθεσίες αντλιών.

4.Συχνές ερωτήσεις

Ε1: Ποιους τύπους αντλιών και μεγέθη κινητήρα μπορεί να κινήσει αυτός ο μετατροπέας;

Το σύστημα υποστηρίζει τριφασικούς επαγωγικούς κινητήρες AC και σύγχρονους κινητήρες μόνιμου μαγνήτη σε διαμορφώσεις υποβρύχιων και επιφανειακών αντλιών. Οι τιμές ισχύος κυμαίνονται από 2,2 kW έως πάνω από 250 kW. Οι κοινές εφαρμογές περιλαμβάνουν αντλίες γεώτρησης βαθιάς γεωτρήσεων, οριζόντιες φυγοκεντρικές αντλίες και αντλίες στροβίλου. Θα σας βοηθήσουμε με την αντιστοίχιση της χωρητικότητας του μετατροπέα με τα δεδομένα της πινακίδας του κινητήρα της αντλίας σας.

Ε2: Απαιτεί το σύστημα μπαταρίες;

Όχι. Ο μετατροπέας κινεί την αντλία απευθείας από τα ηλιακά πάνελ, χωρίς να απαιτείται τράπεζα μπαταριών. Το νερό αντλείται κατά τις ώρες ηλιακού φωτός και αποθηκεύεται σε δεξαμενή, δεξαμενή ή δεξαμενή κεφαλής — κάτι που είναι πολύ πιο οικονομικό από την αποθήκευση ηλεκτρικής ενέργειας σε μπαταρίες. Εάν απαιτείται 24ωρη παροχή νερού, η προαιρετική υβριδική είσοδος εναλλασσόμενου ρεύματος μπορεί να ενεργοποιήσει το δίκτυο ή τη γεννήτρια κατά τη διάρκεια του σκότους.

Ε3: Πόσα ηλιακά πάνελ χρειάζομαι και πώς συνδέονται;

Η διαμόρφωση του πίνακα καθορίζεται από την ισχύ της αντλίας σας, τον ημερήσιο στόχο όγκου νερού και την τοπική ηλιακή ακτινοβολία. Το εύρος τάσης MPPT του μετατροπέα (συνήθως 460–850 VDC για τριφασικά συστήματα) καθορίζει το μήκος σειράς σειράς. Οι μηχανικοί πωλήσεών μας θα υπολογίσουν το μέγεθος του πίνακα και τη διαμόρφωση συμβολοσειράς με βάση ένα απλό ερωτηματολόγιο τοποθεσίας. Το περίβλημα περιλαμβάνει ένα τμήμα συνδυασμού DC με ενσωματωμένες εισόδους, απλοποιώντας την καλωδίωση συστοιχίας.

Ε4: Τι συμβαίνει σε συννεφιασμένες μέρες ή σε περιόδους χαμηλού ηλιακού φωτός;

Ο μετατροπέας επιβραδύνει τον κινητήρα της αντλίας καθώς μειώνεται η ηλιακή ισχύς, διατηρώντας συνεχή αλλά μειωμένη ροή νερού. Εάν η ισχύς πέσει κάτω από το ελάχιστο όριο που έχει ορίσει ο χρήστης, το σύστημα εισέρχεται σε κατάσταση αναστολής λειτουργίας και ελέγχει περιοδικά για ανακτημένη ακτινοβολία. Εάν το σύστημα είναι εξοπλισμένο με την επιλογή υβριδικής εισόδου AC, η ισχύς του δικτύου ή της γεννήτριας συμπληρώνει ή αντικαθιστά αυτόματα την ηλιακή ενέργεια κατά τη διάρκεια περιόδων χαμηλής ακτινοβολίας.

Ε5: Ποια προστασία υπάρχει για την αντλία;

Οι ολοκληρωμένοι αλγόριθμοι προστασίας καλύπτουν ξηρή λειτουργία, υπερφόρτωση, υπερένταση, υπέρταση, υποτάση, απώλεια φάσης, βραχυκύκλωμα και υπερβολική θερμοκρασία. Η ανίχνευση ξηρής λειτουργίας είναι ιδιαίτερα κρίσιμη για εφαρμογές γεωτρήσεων. ο ελεγκτής εντοπίζει μια κατάσταση χαμηλού φορτίου τυπική μιας ξηρής αντλίας μέσα σε δευτερόλεπτα και σβήνει πριν προκληθεί ζημιά στον κινητήρα και, στη συνέχεια, ξεκινά έναν αυτόματο κύκλο επανεκκίνησης με χρονομέτρηση.

Ε6: Μπορεί ο μετατροπέας να εγκατασταθεί σε εξωτερικούς χώρους;

Ναί. Το ντουλάπι έχει βαθμολογίες IP54, IP55 ή IP65 ανάλογα με τις προδιαγραφές και έχει σχεδιαστεί για μόνιμη εγκατάσταση σε εξωτερικό χώρο. Περιλαμβάνει φιλτραρισμένο εξαερισμό, σφραγισμένες φλάντζες πόρτας και επίστρωση ανθεκτική στην υπεριώδη ακτινοβολία. Για ακραία περιβάλλοντα, διατίθενται πρόσθετες επιλογές, όπως σκίαστρα, βελτιωμένο φιλτράρισμα σκόνης και εσωτερικοί θερμαντήρες κατά της συμπύκνωσης.

Ε7: Πώς παρακολουθείται και ελέγχεται το σύστημα εξ αποστάσεως;

Το πρότυπο RS485 Modbus RTU επιτρέπει την τοπική ενσωμάτωση SCADA ή HMI. Οι προαιρετικές μονάδες GPRS/4G, Wi-Fi ή Ethernet επιτρέπουν την απομακρυσμένη παρακολούθηση μέσω cloud μέσω μιας πύλης Ιστού ή μιας εφαρμογής για κινητά. Μπορείτε να δείτε την κατάσταση σε πραγματικό χρόνο, να λαμβάνετε ειδοποιήσεις συναγερμού, να κάνετε λήψη ιστορικών δεδομένων και να προσαρμόσετε εξ αποστάσεως παραμέτρους. Αυτό είναι ιδιαίτερα πολύτιμο για τοποθεσίες σε μια διάσπαρτη γεωγραφική περιοχή.

Ε8: Τι συντήρηση απαιτεί το ντουλάπι;

Η τακτική συντήρηση είναι ελάχιστη: τριμηνιαίος καθαρισμός ή αντικατάσταση φίλτρου αέρα, οπτικός έλεγχος των συνδέσεων καλωδίων και των στεγανοποιήσεων των θυρών και ετήσιος λειτουργικός έλεγχος των διατάξεων προστασίας. Ο σχεδιασμός της μπροστινής πρόσβασης του ντουλαπιού σημαίνει ότι όλα τα εξαρτήματα — οι ασφάλειες, οι επαφές, τα PCB ελέγχου και οι μονάδες ισχύος — είναι προσβάσιμα χωρίς να αφαιρέσετε το περίβλημα.

5.Περιφερειακή Αγροτική Αρχή — Ανάπτυξη Ηλιακής Άρδευσης Μεγάλης Κλίμακας

Φόντο

Μια κυβερνητική αρχή αγροτικής ανάπτυξης σε μια ημίξηρη περιοχή της Υποσαχάριας Αφρικής σχεδίαζε να αντικαταστήσει τις αντλίες άρδευσης που κινούνται με ντίζελ με ηλιακή ενέργεια σε πολλούς αγροτικούς συνεταιρισμούς. Το έργο στόχευε 20 γεωτρήσεις κατανεμημένες σε μια ευρεία γεωγραφική περιοχή, καθεμία από τις οποίες προμήθευε νερό για κηπευτικά και καλλιέργειες που αρδεύονται με σταγόνες. Η εφοδιαστική καυσίμου ντίζελ αντιπροσώπευε πάνω από το 60% του λειτουργικού κόστους και οι βλάβες των γεννητριών συχνά διακόπτουν την άρδευση κατά τη διάρκεια κρίσιμων περιόδων ανάπτυξης.

Η Πρόκληση

Κάθε τοποθεσία παρουσίαζε παρόμοιο προφίλ: μια υπάρχουσα τριφασική υποβρύχια αντλία γεώτρησης ισχύος 15 kW έως 45 kW, μια απομακρυσμένη τοποθεσία χωρίς σύνδεση στο δίκτυο και μια περίοδος ξηρασίας που συνέπεσε ακριβώς με τη μέγιστη ηλιακή ακτινοβολία. Οι απαιτήσεις της αρχής ήταν απαιτητικές:

●  Μηδενική εξάρτηση από την μπαταρία για ελαχιστοποίηση του κόστους κεφαλαίου και αντικατάστασης

●  Δυνατότητα παροχής μέγιστου όγκου νερού κατά τις μεσημεριανές ώρες όταν η εξατμισοδιαπνοή των καλλιεργειών ήταν υψηλότερη

●  Προστασία για ακριβές υποβρύχιες αντλίες από ξηρή λειτουργία σε γεωτρήσεις με μεταβλητή απόδοση νερού

●  Απομακρυσμένη κεντρική παρακολούθηση και των 20 τοποθεσιών από τα περιφερειακά κεντρικά γραφεία

●  Στιβαρή κατασκευή για αντοχή στη σκόνη όλο το χρόνο, τις εποχιακές βροχές και τις θερμοκρασίες περιβάλλοντος που φτάνουν τους 45°C

Γιατί Solar Pumping Inverter ντουλάπια;

Η λύση μετατροπέα τύπου ντουλαπιού επιλέχθηκε για την πλήρως ενσωματωμένη, προ-δοκιμασμένη παράδοσή της. Κάθε ερμάριο έφτασε στο εργοτάξιο προ-καλωδιωμένο με προστασία εισόδου DC, μονάδες MPPT, τη βαθμίδα μετάδοσης κίνησης VFD, το φιλτράρισμα εξόδου και τον ελεγκτή συστήματος — απαιτώντας μόνο σύνδεση με τη συστοιχία φωτοβολταϊκών και το καλώδιο της αντλίας για θέση σε λειτουργία.

Το MPPT πολλαπλών καναλιών επέτρεψε τη διαίρεση της ηλιακής συστοιχίας κάθε τοποθεσίας σε χορδές προσανατολισμένες ελαφρώς ανατολικά και δυτικά, επεκτείνοντας τις πραγματικές ώρες άντλησης πέρα ​​από μια καθαρή διαμόρφωση με νότιο προσανατολισμό. Η επιλογή εισόδου υβριδικού εναλλασσόμενου ρεύματος καθορίστηκε για τις δύο μεγαλύτερες τοποθεσίες, επιτρέποντας σε μια μικρή εφεδρική γεννήτρια να συμπληρώνεται κατά τη διάρκεια παρατεταμένων περιόδων συννεφιά ή για περιστασιακή νυχτερινή άρδευση.

Κυρίως, η ειδική για την αντλία προστασία ξηρής λειτουργίας έδωσε στην αρχή τη βεβαιότητα ότι οι υπάρχουσες αντλίες γεώτρησης — ένα σημαντικό κόστος βύθισης — θα διαφυλαχθούν. Η λογική αυτόματης ύπνου και αφύπνισης σήμαινε ότι δεν απαιτείται καθημερινή παρουσία χειριστή. το σύστημα ξεκίνησε αυτόματα την αυγή και σταμάτησε όταν οι δεξαμενές αποθήκευσης σήμαναν γεμάτες.

Ανάπτυξη

Είκοσι ερμάρια αντιστροφέα ηλιακής άντλησης που κυμαίνονται από 18,5 kW έως 45 kW εγκαταστάθηκαν σε όλες τις συνεργαζόμενες αγροτικές κοινότητες. Κάθε ντουλάπι περιλάμβανε δύο κανάλια MPPT, την επιλογή εισόδου υβριδικού AC στις δύο μεγαλύτερες μονάδες και ενσωματωμένη απομακρυσμένη παρακολούθηση GPRS συνδεδεμένη με την κεντρική πλατφόρμα SCADA της αρχής. Η εγκατάσταση και η θέση σε λειτουργία ολοκληρώθηκαν από τοπικό εργολάβο ηλεκτρισμού σε ένα παράθυρο ξηρής περιόδου τριών μηνών. Οι υπάρχουσες αντλίες γεωτρήσεων συγκρατήθηκαν και συνδέθηκαν απευθείας στους νέους μετατροπείς.

Αποτελέσματα

●  Το κόστος καυσίμου ντίζελ στις 20 τοποθεσίες μειώθηκε σχεδόν στο μηδέν, με την ενεργοποίηση της εφεδρικής γεννήτριας για λιγότερο από το 2% των συνολικών ετήσιων ωρών λειτουργίας.

●  Οι όγκοι παροχής νερού αντιστοιχούσαν ή υπερέβαιναν τη βασική γραμμή άντλησης ντίζελ, με το εκτεταμένο παράθυρο MPPT να προσθέτει περίπου 1,5 επιπλέον αποτελεσματικές ώρες άντλησης ημερησίως.

●  Δεν σημειώθηκε ούτε μία βλάβη του κινητήρα της αντλίας κατά τους πρώτους 18 μήνες λειτουργίας, η οποία οφείλεται στον έλεγχο ομαλής εκκίνησης και στην προστασία κατά της ξηρής λειτουργίας.

●  Οι μηχανικοί της αρχής παρακολούθησαν και τους 20 ιστότοπους από έναν ενιαίο πίνακα εργαλείων, λαμβάνοντας αυτοματοποιημένες ειδοποιήσεις SMS για οποιαδήποτε κατάσταση σφάλματος, μειώνοντας σημαντικά το κόστος επιτόπιων επισκέψεων.

●  Η επιτυχία αυτής της αρχικής εγκατάστασης οδήγησε την αρχή να διαθέσει χρηματοδότηση για επιπλέον 35 συστήματα καταψύκτη στην επόμενη φάση, επεκτείνοντας την ηλιακή άρδευση σε νέες αγροτικές κοινότητες.
