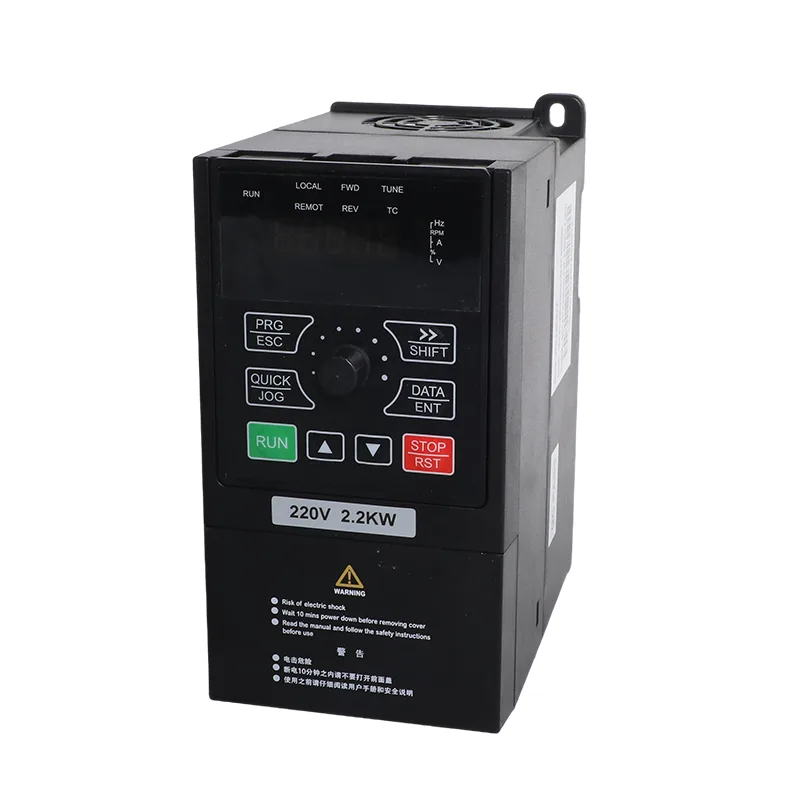

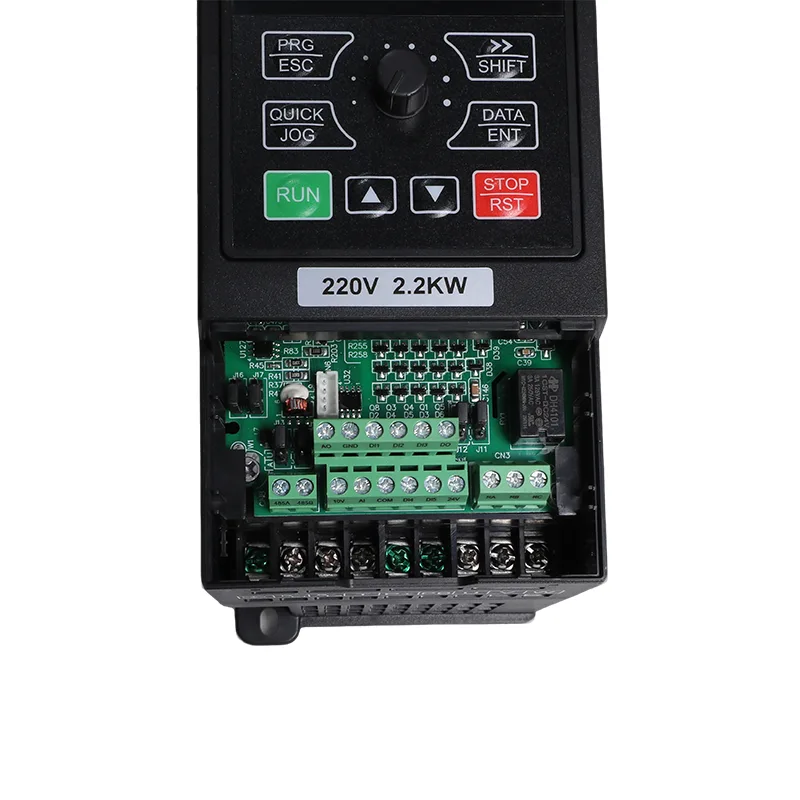

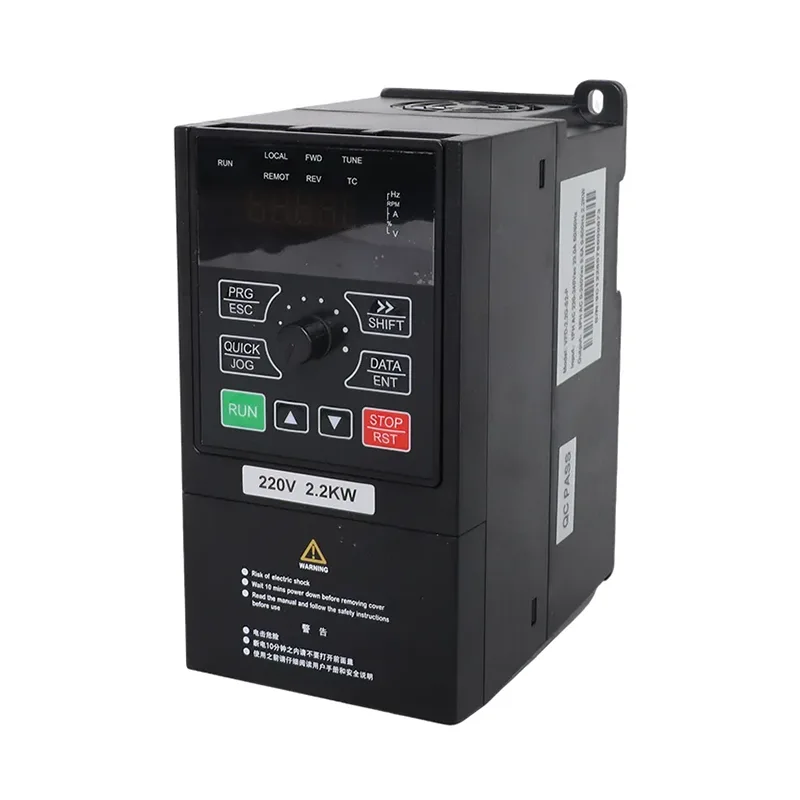

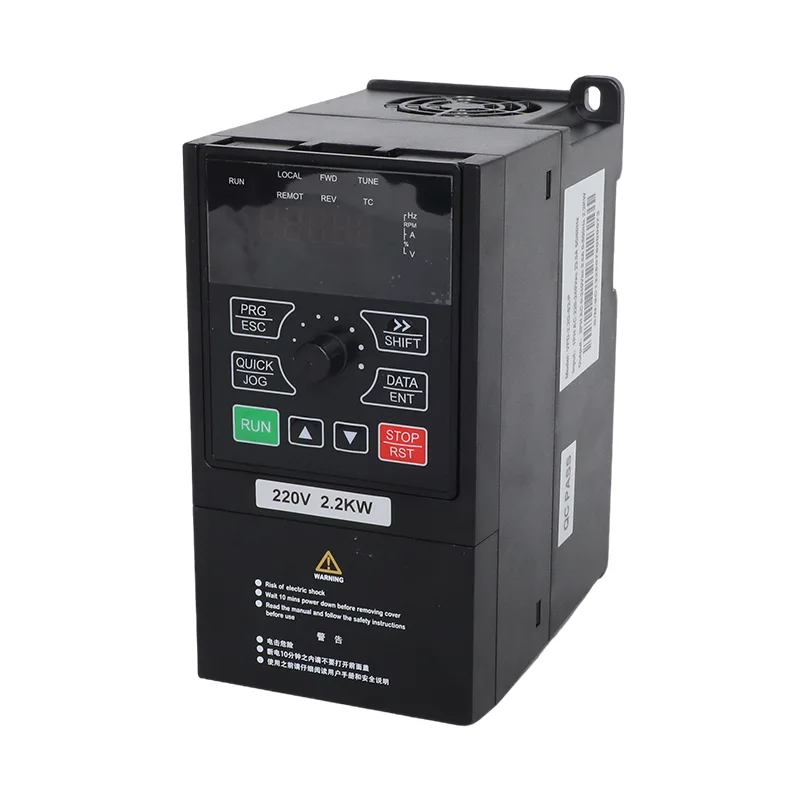

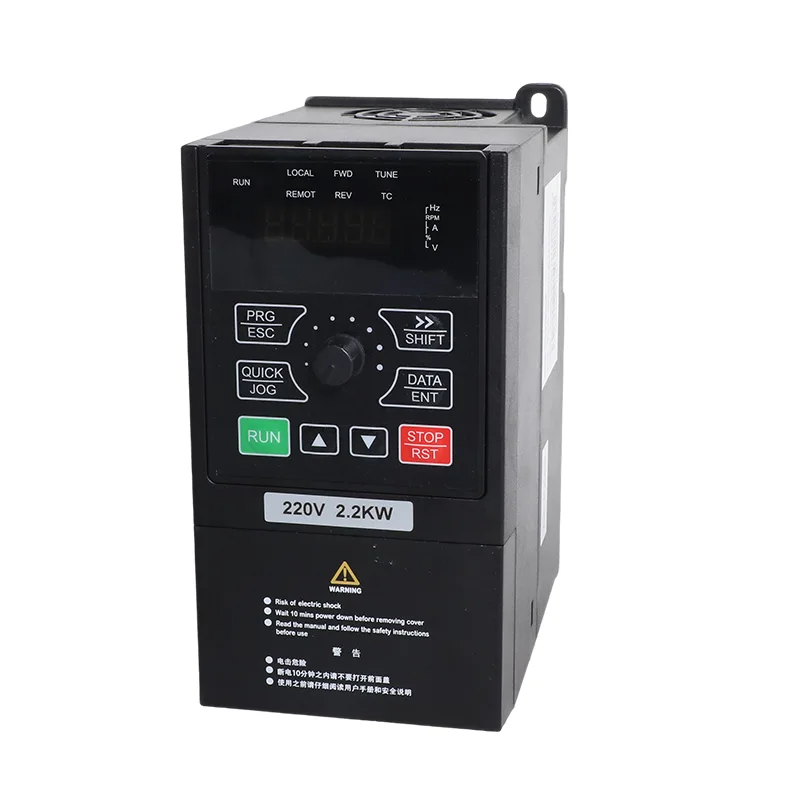

30kW/37kW Τριφασική ηλιακή αντλία 380V και μετατροπέας γενικής χρήσης VFD

Η 3φασική ηλιακή αντλία 380V και αντιστροφέας γενικής χρήσης VFD 30kW/37kW διατίθεται σε δύο μοντέλα: VFD-PC10-30G-T4-MK και VFD-PC10-37G-T4-MK. Και οι δύο χρησιμοποιούν τριφασική είσοδο AC και υποστηρίζουν ηλιακή αντλία ή λειτουργία γενικής χρήσης σύμφωνα με την επιλεγμένη διαμόρφωση.

Σε εφαρμογές ηλιακής αντλίας, ο ηλεκτροκινητήρας ελέγχει τον κινητήρα της αντλίας χρησιμοποιώντας ισχύ από μια φωτοβολταϊκή συστοιχία. Σε λειτουργία γενικής χρήσης, παρέχει έλεγχο κινητήρα μεταβλητής συχνότητας για συμβατό βιομηχανικό εξοπλισμό. Η επιλογή μοντέλου εξαρτάται από την ονομαστική ισχύ και ρεύμα του κινητήρα, τις συνθήκες λειτουργίας της αντλίας, τη διαθέσιμη πηγή ισχύος και τις απαιτούμενες λειτουργίες ελέγχου.

Τρόποι λειτουργίας

Για την 3φασική ηλιακή αντλία 380V 30kW/37kW και τον μετατροπέα γενικής χρήσης VFD, ο τρόπος λειτουργίας επιλέγεται μέσω της παραμέτρου P8-00 σύμφωνα με την ισχύουσα διαμόρφωση μοντέλου.

1. Λειτουργία ηλιακής αντλίας

Η λειτουργία ηλιακής αντλίας προορίζεται για εφαρμογές αντλιών που παρέχονται από φωτοβολταϊκή συστοιχία. Οι λειτουργίες ελέγχου που αναφέρονται για αυτήν τη λειτουργία περιλαμβάνουν παρακολούθηση σημείου μέγιστης ισχύος (MPPT) και λογική προστασίας ασθενούς φωτός.

Η φωτοβολταϊκή γεννήτρια πρέπει να διαμορφωθεί εντός των καθορισμένων ορίων τάσης DC του ηλεκτροκινητήρα. Η ισχύς της αντλίας εξαρτάται από τη διαθέσιμη ηλιακή ισχύ, τις απαιτήσεις του κινητήρα, τα χαρακτηριστικά της αντλίας και τις συνθήκες εγκατάστασης.

Όπου απαιτείται εφεδρικό δίκτυο ή γεννήτρια, η διάταξη μεταγωγής εισόδου και η καλωδίωση πρέπει να ακολουθούν το ισχύον διάγραμμα μοντέλου. Επιβεβαιώστε εάν απαιτούνται εξωτερικά εξαρτήματα μεταγωγής για την επιλεγμένη εγκατάσταση αντί να υποθέσετε ότι όλες οι λειτουργίες αλλαγής περιέχονται στη μονάδα δίσκου.

2. Λειτουργία μετατροπέα γενικής χρήσης

Η λειτουργία γενικής χρήσης προορίζεται για συμβατό μηχανοκίνητο εξοπλισμό που απαιτεί έλεγχο μεταβλητής συχνότητας. Οι λειτουργίες που αναφέρονται περιλαμβάνουν έλεγχο SVC και V/F, ενσωματωμένο PID, ρυθμιζόμενη επιτάχυνση και επιβράδυνση και επικοινωνία Modbus RTU.

Ο τρόπος λειτουργίας και οι ρυθμίσεις παραμέτρων θα πρέπει να καθορίζονται κατά τη θέση σε λειτουργία. Ακολουθήστε το εγχειρίδιο χρήστη για το ακριβές μοντέλο κατά τη διαμόρφωση της πηγής ελέγχου, των δεδομένων κινητήρα, των ακροδεκτών εισόδου και των εντολών λειτουργίας.

Προδιαγραφές

Πίνακας Α. Αξιολογήσεις μοντέλων

Πίνακας Β. Συνιστώμενη ηλιακή συστοιχία

Κατά τον σχεδιασμό της φωτοβολταϊκής γεννήτριας, αντιμετωπίζετε τις παραπάνω διαμορφώσεις ως διατάξεις αναφοράς και όχι ως γενικούς κανόνες μεγέθους. Επιβεβαιώστε τις προδιαγραφές της μονάδας, τις συνθήκες λειτουργίας της αντλίας και τις απαιτήσεις τοποθεσίας πριν ολοκληρώσετε τη συστοιχία.

Ο σχεδιασμός στοιχειοσειρών ΦΒ πρέπει να λαμβάνει υπόψη την πραγματική τάση ανοιχτού κυκλώματος (Voc), την τάση λειτουργίας, τους συντελεστές θερμοκρασίας της μονάδας και την ελάχιστη θερμοκρασία του χώρου. Βεβαιωθείτε ότι η υπολογιζόμενη συμβολοσειρά Voc για κρύο καιρό δεν υπερβαίνει τη μέγιστη τάση εισόδου συνεχούς ρεύματος της μονάδας και ότι η αναμενόμενη τάση λειτουργίας είναι συμβατή με το εύρος MPPT της. Η τελική διαμόρφωση θα πρέπει επίσης να λαμβάνει υπόψη τη βαθμολογία κινητήρα της αντλίας, τη συνολική δυναμική κεφαλή, την ημερήσια ζήτηση νερού και τις ηλιακές συνθήκες εγκατάστασης.

Πίνακας Γ. Γενικές προδιαγραφές (το ίδιο σε όλο το φάσμα του iMaster)

Τεχνικά Χαρακτηριστικά

1. Εύρος τάσης MPPT και PV

Η μονάδα έχει αναγραφόμενη μέγιστη τάση εισόδου DC 900 VDC και συνιστώμενη περιοχή λειτουργίας MPPT 450–600 VDC. Αυτές οι τιμές εξυπηρετούν διαφορετικούς σκοπούς: η μέγιστη τάση εισόδου είναι ένα ανώτερο όριο, ενώ το εύρος MPPT σχετίζεται με την κανονική λειτουργία φωτοβολταϊκών.

Η τάση ανοιχτού κυκλώματος και η τάση λειτουργίας της συστοιχίας πρέπει να αξιολογούνται χωριστά κατά τη σχεδίαση του συστήματος. Μη χρησιμοποιείτε τη μέγιστη τάση εισόδου ως στοχευόμενη τάση λειτουργίας για τη Φ/Β γεννήτρια.

2. Έλεγχος κινητήρα

Οι μέθοδοι ελέγχου που αναφέρονται είναι ο έλεγχος διανυσμάτων χωρίς αισθητήρα (SVC) και ο έλεγχος V/F. Στο SVC, η καθορισμένη ροπή εκκίνησης είναι 150% στα 0,5 Hz. Το αναφερόμενο εύρος ταχύτητας είναι 1:100, με ακρίβεια σταθερότητας ταχύτητας ±0,5%.

Η πραγματική απόδοση του κινητήρα εξαρτάται από τις παραμέτρους του κινητήρα, τα χαρακτηριστικά φορτίου, τις συνθήκες εγκατάστασης και τις ρυθμίσεις θέσης σε λειτουργία.

3. PID και Επικοινωνία

Η ενσωματωμένη λειτουργία PID μπορεί να χρησιμοποιηθεί για εφαρμογές ελέγχου κλειστού βρόχου που περιλαμβάνουν πίεση, ροή ή θερμοκρασία, όπου παρέχονται οι απαιτούμενοι αισθητήρες και η διαμόρφωση του συστήματος.

Η επικοινωνία γίνεται μέσω RS485 χρησιμοποιώντας Modbus RTU. Οι διαθέσιμες ψηφιακές και αναλογικές είσοδοι και έξοδοι υποστηρίζουν τις διαμορφωμένες λειτουργίες ελέγχου και παρακολούθησης.

4. Λειτουργίες Προστασίας

• Ανίχνευση βραχυκυκλώματος κινητήρα κατά την ενεργοποίηση
• Προστασία απωλειών φάσης εξόδου
• Προστασία από υπερένταση
• Προστασία από υπέρταση και υπόταση
• Προστασία υπερθερμοκρασίας
• Προστασία υπερφόρτωσης και υποφόρτισης
• Προστασία από αδύναμο φως

Οι λειτουργίες προστασίας δεν αντικαθιστούν τη σωστή επιλογή κινητήρα, την ηλεκτρική προστασία, τις πρακτικές καλωδίωσης ή τη θέση σε λειτουργία του συστήματος.

5. Ικανότητα υπερφόρτωσης

Οι αναφερόμενες βαθμολογίες υπερφόρτωσης είναι:

Αυτές οι αξιολογήσεις περιγράφουν την καθορισμένη βραχυπρόθεσμη ικανότητα υπερφόρτωσης. Δεν καθορίζουν από μόνα τους την καταλληλότητα για τις απαιτήσεις εκκίνησης μιας συγκεκριμένης αντλίας. Το ονομαστικό ρεύμα κινητήρα, ο χρόνος επιτάχυνσης και τα χαρακτηριστικά φορτίου πρέπει να ελέγχονται κατά την επιλογή.

Τυπικές Εφαρμογές

1. Άρδευση και Μεταφορά Αγροτικού Νερού

Κατάλληλο για αξιολόγηση σε συστήματα άντλησης άρδευσης όπου η ονομαστική ισχύς του κινητήρα, το καθήκον άντλησης και η διαθέσιμη συστοιχία φωτοβολταϊκών ταιριάζουν με τις προδιαγραφές μετάδοσης κίνησης. Η ζήτηση νερού, η συνολική κεφαλή και οι ηλιακές συνθήκες της τοποθεσίας θα πρέπει να λαμβάνονται υπόψη κατά τη διαμόρφωση του συστήματος.

2. Δημοτική Πρόσληψη και Μεταφορά Ακατέργαστου Νερού

Μπορεί να ληφθεί υπόψη για συμβατές αντλίες εισαγωγής και μεταφοράς ακατέργαστου νερού. Επιβεβαιώστε το ρεύμα κινητήρα, την απαιτούμενη συχνότητα λειτουργίας, τις απαιτήσεις ελέγχου και οποιαδήποτε διάταξη εφεδρικής ισχύος πριν επιλέξετε το μοντέλο.

3. Βιομηχανική Μεταφορά και Κυκλοφορία Νερού

Στη λειτουργία γενικής χρήσης, ο ηλεκτροκινητήρας μπορεί να χρησιμοποιηθεί για συμβατές βιομηχανικές εφαρμογές αντλιών, συμπεριλαμβανομένης της μεταφοράς νερού διεργασίας, της κυκλοφορίας του νερού ψύξης και άλλων συστημάτων που κινούνται με κινητήρα που απαιτούν έλεγχο μεταβλητής συχνότητας.

4. Απομακρυσμένες ή εποχιακές εγκαταστάσεις άντλησης

Για εγκαταστάσεις με περιορισμένη ή μεταβλητή διαθεσιμότητα δικτύου, ο ηλεκτροκινητήρας μπορεί να αξιολογηθεί ως μέρος ενός συστήματος ηλιακής άντλησης με κατάλληλα σχεδιασμένο εφεδρικό τροφοδοτικό. Η εφεδρική πηγή, η διάταξη μετάβασης και η σειρά λειτουργίας πρέπει να επιβεβαιωθούν για τη συγκεκριμένη εγκατάσταση.

Θέματα εγκατάστασης και επιλογής

1. Επαληθεύστε την κατάταξη κινητήρα

Ελέγξτε την πινακίδα του κινητήρα, το ονομαστικό ρεύμα, την τάση, την ισχύ και τις απαιτήσεις λειτουργίας. Η ονομαστική ισχύς του ηλεκτροκινητήρα από μόνη της δεν επαρκεί για να διαπιστωθεί η συμβατότητα με κάθε κινητήρα αντλίας.

2. Ελέγξτε την τάση της Φ/Β Συστοιχίας

Επιβεβαιώστε τις προδιαγραφές της μονάδας και υπολογίστε την τάση στοιχειοσειράς κάτω από τη χαμηλότερη αναμενόμενη θερμοκρασία της τοποθεσίας. Βεβαιωθείτε ότι το μέγιστο υπολογισμένο Voc παραμένει εντός του ορίου εισόδου DC της μονάδας και ότι η κανονική λειτουργία είναι συμβατή με το εύρος MPPT.

3. Επιβεβαιώστε τις Απαιτήσεις Backup-Power

Εάν απαιτείται λειτουργία δικτύου ή γεννήτριας, επαληθεύστε την τάση, τη συχνότητα, τη χωρητικότητα, την καλωδίωση και τα εξαρτήματα εναλλαγής της πηγής AC που καθορίζονται για την εγκατάσταση. Μην συνδέετε ή αλλάζετε πηγές τροφοδοσίας χωρίς να ακολουθείτε το διάγραμμα καλωδίωσης του μοντέλου.

4. Ελέγξτε το μήκος καλωδίου κινητήρα

Για καλώδια κινητήρα μεγαλύτερα από 50 m, ελέγξτε το ισχύον εγχειρίδιο για τις συστάσεις του αντιδραστήρα εξόδου και τα επιτρεπόμενα μήκη καλωδίων. Το μήκος του καλωδίου, η μόνωση του κινητήρα και οι συνθήκες εγκατάστασης επηρεάζουν την καταλληλότητα της σύνδεσης εξόδου.

5. Να επιτρέπεται η περιβαλλοντική υποβάθμιση

Λάβετε υπόψη τη θερμοκρασία περιβάλλοντος, το υψόμετρο, τον αερισμό και τις συνθήκες του περιβλήματος. Οι απαιτήσεις απομείωσης θα πρέπει να εφαρμόζονται όταν η εγκατάσταση υπερβαίνει τις καθορισμένες συνθήκες λειτουργίας.

Ένα περίβλημα IP20 δεν παρέχει προστασία από την είσοδο νερού. Εγκαταστήστε τη μονάδα δίσκου σε περιβάλλον και περίβλημα κατάλληλο για την καθορισμένη βαθμολογία προστασίας, τη θερμοκρασία και τις απαιτήσεις εξαερισμού.

FAQ

1. Πόσα πάνελ χρειάζεται μια αντλία 37 kW;

Εννέα χορδές των 18 μονάδων στα 250 W ή εννέα χορδές των 15 στα 300 W, που είναι 162 ή 135 μονάδες. Αντιμετωπίστε το ως σημείο εκκίνησης και μέγεθος σε σχέση με τον ημερήσιο όγκο νερού και τη συνολική κεφαλή, επειδή η συστοιχία καθορίζει την έξοδο, όχι την ονομαστική τιμή του κινητήρα.

2. Μπορεί να λειτουργήσει σε μια γεννήτρια καθώς και στο δίκτυο;

Ναί. Οποιαδήποτε τριφασική πηγή 380 V σε R, S και T λειτουργεί ως εφεδρική παροχή. Ρυθμίστε το P8-15 στο 2 για αναγκαστική λειτουργία δικτύου ή γεννήτριας ή στο 0 για αυτόματη εναλλαγή. Επιβεβαιώστε πρώτα τη σταθερότητα της τάσης της γεννήτριας, καθώς ο ηλεκτροκινητήρας ενεργοποιείται σε υπερβολική ή χαμηλή τάση όπως οποιοσδήποτε μετατροπέας.

3. Ποια είναι τα όρια εγκατάστασης και τα περιβαλλοντικά όρια;

Σε εσωτερικούς χώρους, μακριά από το άμεσο ηλιακό φως, χωρίς διαβρωτικά ή εύφλεκτα αέρια, χωρίς αγώγιμη σκόνη. Περιβάλλον -10°C έως 50°C με υποβάθμιση πάνω από 40°C, υγρασία κάτω από 95% RH χωρίς συμπύκνωση, υψόμετρο κάτω από 1000 m χωρίς μείωση, δόνηση κάτω από 5,9 m/s². Το περίβλημα είναι IP20, επομένως απαιτείται ένα ντουλάπι ή ένα καθαρό αντλιοστάσιο.

4. Χρειάζεται αντιδραστήρα εξόδου;

Το εγχειρίδιο συνιστά μια αντλία όπου η αντλία απέχει περισσότερο από 50 μέτρα από τον ηλεκτροκινητήρα, κάτι που είναι σύνηθες σε αυτήν την κλίμακα. Προστατεύει τη μόνωση του κινητήρα από την ανακλώμενη τάση στα μακριά καλώδια και μειώνει τον κίνδυνο αστοχίας περιέλιξης χρόνια μετά την εργασία.

5. Ποια είναι η δυνατότητα υπερφόρτωσης;

150% του ονομαστικού ρεύματος για 60 s, 170% για 12 s και 190% για 1,5 s. Στη μονάδα 37 kW που είναι 112,5 A για ένα λεπτό, αρκετά για την εκκίνηση ενός μεγάλου υποβρυχίου και για παροδικές αιχμές φορτίου.

6. Μπορεί να παραδοθεί ως απλός μετατροπέας 37 kW;

Ναί. Παραγγείλτε το σε λειτουργία γενικής χρήσης και το P8-00 ρυθμίζεται αναλόγως πριν αποσταλεί, το οποίο σας δίνει έναν τυπικό μετατροπέα με έλεγχο SVC ή V/F, PID, Modbus και το πλήρες σετ προστασίας. Η λειτουργία ηλιακής αντλίας είναι η άλλη επιλογή. Πείτε μας ποιο χρειάζεται το έργο. Μια μονάδα σε λειτουργία ηλιακής αντλίας μεταβαίνει στη συνέχεια σε γενικής χρήσης με το P8-00 στο 0, το οποίο είναι μια αλλαγή παραμέτρου και όχι μια επιστροφή.

7. Πώς υποστηρίζετε ένα έργο αυτού του μεγέθους;

Στείλτε μας την ονομαστική τιμή της αντλίας, τη συνολική κεφαλή, τον ημερήσιο όγκο νερού και την τοποθεσία της τοποθεσίας και θα επανέλθουμε με το μοντέλο κίνησης, τη διαμόρφωση της συστοιχίας και τη λίστα προστασίας DC ως ένα πακέτο. Η τιμολόγηση, ο χρόνος παράδοσης και οι όροι OEM αναφέρονται μαζί, ώστε να μπορείτε να μεταφέρετε το σύνολο στον πελάτη σας σε ένα έγγραφο.
