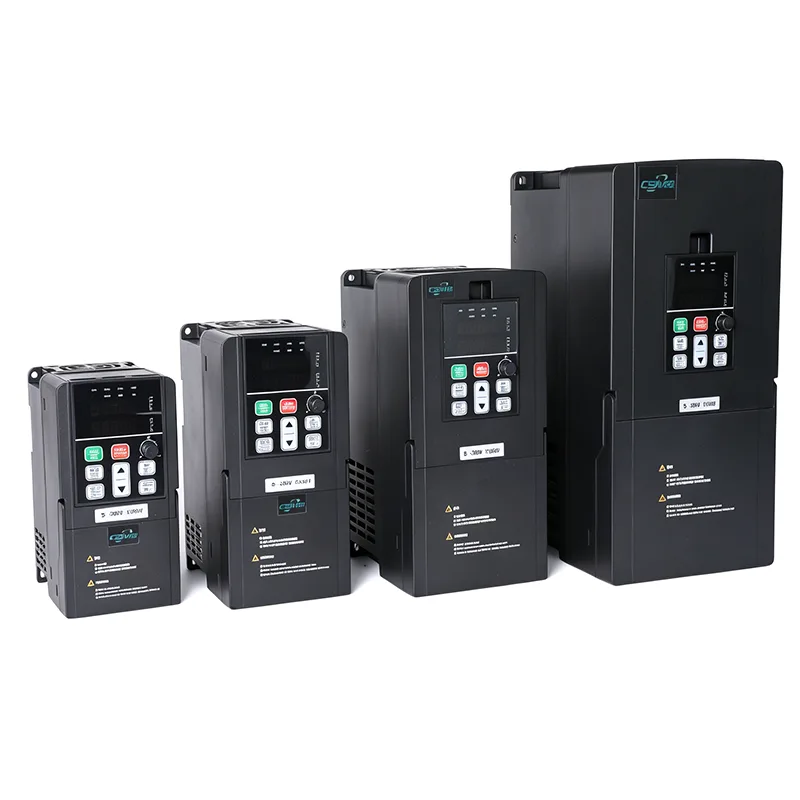

Μετατροπέας VFD 320 kw για τριφασικό κινητήρα

Ο μετατροπέας VFD CSIVEI 320 kw για κινητήρα 3 φάσεων είναι μια ευέλικτη μονάδα δίσκου εισόδου για τριφασικό έλεγχο κινητήρα. Σχεδιασμένο για μικρό βιομηχανικό εξοπλισμό, μηχανήματα συνεργείου και εργασίες ελαφρού αυτοματισμού, προσφέρει αξιόπιστη απόδοση σε μικρό μέγεθος. Διαθέτει λειτουργίες διανυσματικού ελέγχου V/F και χωρίς αισθητήρα, ενσωματωμένο ελεγκτή PID και υποστήριξη για εξωτερικό πληκτρολόγιο ή απομακρυσμένη λειτουργία. Το περίβλημα IP20 με δυνατότητα τοποθέτησης side-by-side επιτρέπει την αποτελεσματική εγκατάσταση πάνελ. Με εύκολη διαμόρφωση παραμέτρων και στιβαρή κατασκευή, παρέχει μια σταθερή βάση για βασικές εφαρμογές ελέγχου ταχύτητας κινητήρα.

Παράμετροι προϊόντος

Τυπικές Εφαρμογές

Ο μετατροπέας VFD CSIVEI 320 kw για κινητήρα 3 φάσεων είναι η απόλυτη λύση για έλεγχο κινητήρα εξαιρετικά υψηλής ισχύος:

Mega αντλίες – ύδρευση μεγάλης κλίμακας, αντιπλημμυρικά αντλιοστάσια

Εξόρυξη και ορυκτά – μεγάλοι μύλοι άλεσης, θραυστήρες υψηλής χωρητικότητας

Αντλίες πετρελαίου και φυσικού αερίου – κύριοι αγωγοί, εκκινητήρες αεριοστροβίλων, σταθμοί συμπίεσης

Τσιμέντο – περιστροφικοί κλιβάνοι, μεγάλοι ανεμιστήρες

Ναυτική πρόωση – κύριες κινήσεις πρόωσης για πλοία

Σχεδιασμένος για συνεχή λειτουργία βαρέως τύπου, αυτός ο δίσκος διαθέτει προηγμένη θερμική διαχείριση, πλεονάζουσα ψύξη και εκτεταμένες διαγνωστικές δυνατότητες.

Ειδικά χαρακτηριστικά εφαρμογής

Η σειρά CSIVEI VFD περιλαμβάνει εξειδικευμένες λειτουργίες προσαρμοσμένες για κοινές βιομηχανικές εφαρμογές, απλοποιώντας το σχεδιασμό του συστήματος και βελτιώνοντας την απόδοση.

Ενσωματωμένο PID για Έλεγχο Αντλίας & Ανεμιστήρων – Ιδανικό για παροχή νερού σταθερής πίεσης, συστήματα HVAC και εφαρμογές εξαερισμού. Ο ηλεκτροκινητήρας δέχεται απευθείας είσοδο από αισθητήρες πίεσης ή ροής και προσαρμόζει αυτόματα την ταχύτητα για να διατηρεί το σημείο ρύθμισης.

Dynamic Braking – Η ενσωματωμένη μονάδα πέδησης σε επιλεγμένα μοντέλα επιτρέπει τη σύνδεση εξωτερικών αντιστάσεων πέδησης, επιτρέποντας ταχεία επιβράδυνση και ακριβές σταμάτημα για εφαρμογές όπως γερανοί, ανυψωτικά μηχανήματα και φυγοκεντρητές.

Flying Start – Ο ηλεκτροκινητήρας μπορεί να συλλάβει ομαλά έναν περιστρεφόμενο κινητήρα χωρίς να τον σταματήσει πρώτα, εξαλείφοντας την όχληση σε εφαρμογές με ανεμιστήρες ανεμόμυλου ή φορτία ελεύθερου τροχού.

Λειτουργία πυρκαγιάς (Πυροσβεστική λειτουργία) – Σε εφαρμογές πυροπροστασίας, ο ηλεκτροκινητήρας μπορεί να παρακάμψει τις συνθήκες σφάλματος και να συνεχίσει τη λειτουργία του για να διασφαλίσει ότι τα κρίσιμα συστήματα εξαερισμού ή παροχής νερού παραμένουν λειτουργικά σε καταστάσεις έκτακτης ανάγκης.

Λειτουργία καθαρισμού αντλίας – Περιστρέφει περιοδικά την αντλία προς την αντίστροφη κατεύθυνση για να αποτρέψει τα άλατα και το μπλοκάρισμα σε εφαρμογές βρώμικου νερού ή λυμάτων, παρατείνοντας τη διάρκεια ζωής της αντλίας και μειώνοντας τη συντήρηση.

Συχνές ερωτήσεις

Μπορώ να χρησιμοποιήσω το VFD σε εξωτερικούς χώρους ή σε περιβάλλοντα πλυσίματος;

Οι τυπικοί δίσκοι IP20 πρέπει να βρίσκονται σε καθαρό, στεγνό πάνελ. Για υπαίθρια ή σκληρά περιβάλλοντα, το CSIVEI προσφέρει υψηλότερες βαθμολογίες IP:

IP40 – κατάλληλο για χώρους με σκόνη, όπως κλωστοϋφαντουργεία ή ξυλουργεία

IP54/IP55 – στεγανό στη σκόνη και στα πιτσιλίσματα. λειτουργεί για εξωτερικούς χώρους και χώρους πλύσης

IP66 – πλήρως στεγανό στη σκόνη και χειρίζεται ισχυρούς πίδακες νερού. κατάλληλο για επεξεργασία τροφίμων, πλυντήρια αυτοκινήτων ή εξωτερική χρήση χωρίς επιπλέον περιβλήματα

Εάν υπάρχουν διαβρωτικά αέρια, συνιστάται σύμμορφη επίστρωση στο PCB.

Πώς επιλέγω το σωστόΜετατροπέας VFD 320 kw για τριφασικό κινητήραγια τον κινητήρα μου;

Μερικά πράγματα που πρέπει να λάβετε υπόψη:

Ισχύς κινητήρα—το VFD θα πρέπει να ταιριάζει ή να είναι ελαφρώς μεγαλύτερο από το ονομαστικό του κινητήρα.

Τάση εισόδου—μονοφασική 230V ή τριφασική 400V, βεβαιωθείτε ότι ταιριάζει με την τροφοδοσία σας.

Τύπος φορτίου—τα φορτία σταθερής ροπής, όπως οι μεταφορείς ή οι εξωθητές, συνήθως χρειάζονται το VFD μεγέθους 100–120% της ισχύος του κινητήρα. Τα μεταβλητά φορτία ροπής, όπως οι ανεμιστήρες και οι αντλίες, μπορούν συχνά να χρησιμοποιούν VFD προσαρμοσμένο στην ισχύ του κινητήρα, καθώς και εξοικονόμηση ενέργειας.

Περιβάλλον—για τοποθεσίες με σκόνη, υγρασία ή εξωτερικούς χώρους, αναζητήστε υψηλότερη βαθμολογία IP (IP40, IP54, IP66) ή τοποθετήστε τη μονάδα σε προστατευμένο περίβλημα.

Επικοινωνία—αν χρειάζεται να μιλήσετε με PLC ή SCADA, ελέγξτε ότι η μονάδα υποστηρίζει το πρωτόκολλό σας (το Modbus RTU είναι στάνταρ, το Profibus, το Ethernet/IP κ.λπ. είναι προαιρετικά).

Το CSIVEI διαθέτει επίσης ένα εργαλείο μέτρησης μεγέθους και τεχνική υποστήριξη εάν θέλετε μια δεύτερη γνώμη.

Χρειάζομαι εξωτερική αντίσταση πέδησης;

Εξαρτάται. Εάν χρειάζεστε γρήγορη επιβράδυνση ή το φορτίο έχει υψηλή αδράνεια—όπως φυγόκεντροι, γερανοί, ανυψωτικά ή κουρδίσματα—τότε ναι, θα χρειαστείτε ένα. Σε κινητήρες που διαθέτουν εσωτερική μονάδα πέδησης, η αντίσταση χειρίζεται την αναγεννητική ενέργεια για να αποφευχθούν σφάλματα υπερβολικής τάσης και να συντομεύσει τους χρόνους ακινητοποίησης. Για ανεμιστήρες και αντλίες με πιο αργή επιβράδυνση, μπορείτε συνήθως να το παραλείψετε.

Ποιες προστασίες είναι ενσωματωμένες στη μονάδα δίσκου;

Οι μονάδες δίσκου CSIVEI περιλαμβάνουν ένα συμπαγές σύνολο ασφάλισης: υπέρταση, υποτάση, υπερβολικό ρεύμα, βραχυκύκλωμα, υπερβολική θερμοκρασία (ψύκτρα), απώλεια φάσης στην είσοδο ή στην έξοδο και υπερφόρτωση κινητήρα (ηλεκτρονική θερμική υπερφόρτωση, I²t). Αυτά βοηθούν στη διατήρηση της αξιόπιστης λειτουργίας και παρατείνουν τη διάρκεια ζωής του εξοπλισμού.

Μπορώ να λειτουργήσω πολλούς κινητήρες από ένα VFD;

Ναι, μπορείτε να λειτουργήσετε πολλούς κινητήρες παράλληλα από έναν μόνο δίσκο, αρκεί: η συνολική λήψη ρεύματος να παραμένει εντός της ονομαστικής ισχύος της μονάδας, κάθε κινητήρας έχει τη δική του προστασία θερμικής υπερφόρτωσης και χρησιμοποιείτε έλεγχο V/F (ο διανυσματικός έλεγχος δεν συνιστάται για ρυθμίσεις πολλαπλών κινητήρων). Αυτό είναι σύνηθες για συστοιχίες ανεμιστήρων, τμήματα μεταφοράς ή αντλιοστάσια όπου οι κινητήρες λειτουργούν με την ίδια ταχύτητα μαζί.

Περίπτωση πελάτη: Βιομηχανικός ανεμιστήρας εξαερισμού

Μια εγκατάσταση κατασκευής επίπλων απαιτούσε ακριβή έλεγχο ροής αέρα για το σύστημα συλλογής σκόνης. Η συνεχής λειτουργία των ανεμιστήρων σε πλήρη ταχύτητα ήταν αναποτελεσματική και δημιουργούσε υπερβολικό θόρυβο.

Λύση: Ένας μετατροπέας VFD CSIVEI 320 kw για κινητήρα 3 φάσεων εγκαταστάθηκε στον κύριο ανεμιστήρα εξαγωγής, με αισθητήρα πίεσης που παρακολουθεί την πίεση του αγωγού για τη ρύθμιση της ταχύτητας του ανεμιστήρα.

Αποτελέσματα:

Η ταχύτητα του ανεμιστήρα προσαρμόζεται αυτόματα για να ταιριάζει με τη ζήτηση συλλογής σκόνης

Εξοικονόμηση ενέργειας 45% κατά τη λειτουργία μερικού φορτίου

Το επίπεδο θορύβου μειώθηκε κατά 12 dB, βελτιώνοντας τις συνθήκες εργασίας

Μειωμένη μηχανική φθορά σε ρουλεμάν ανεμιστήρα και ιμάντες

Το σύστημα πληροί πλέον στόχους τόσο περιβαλλοντικής συμμόρφωσης όσο και επιχειρησιακής απόδοσης.
