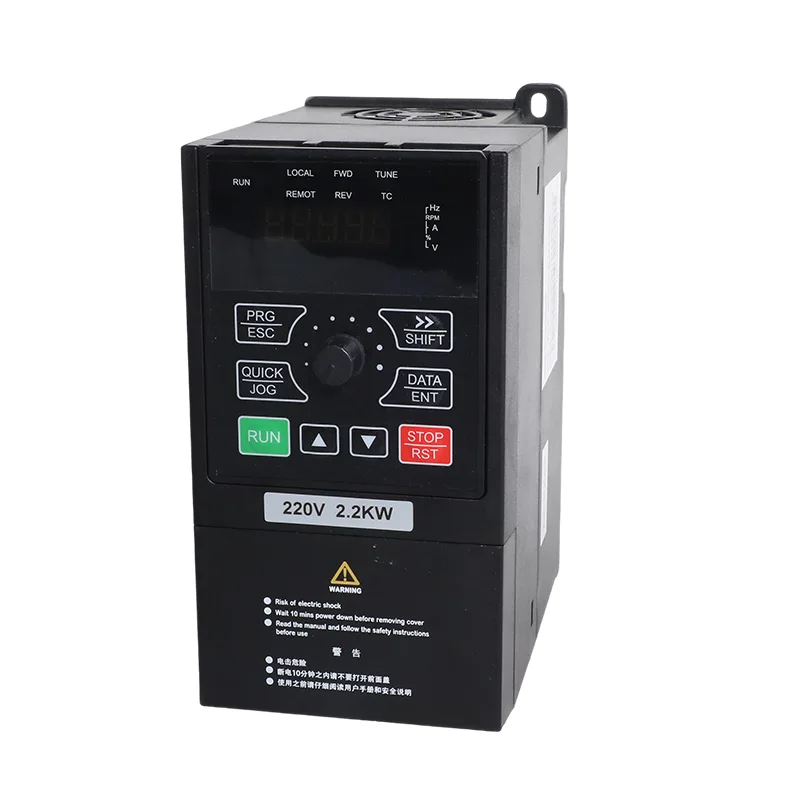

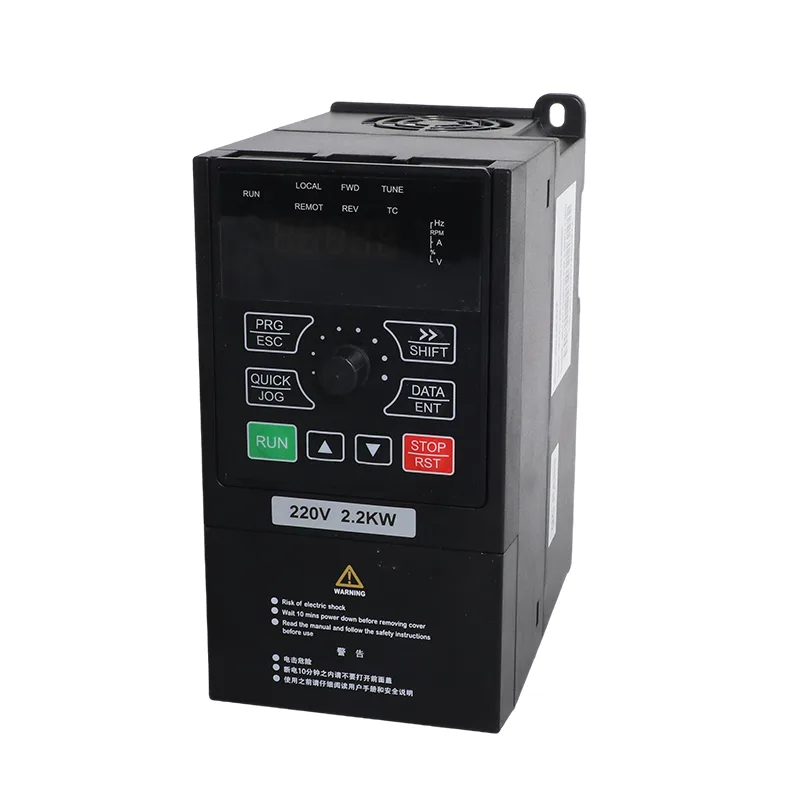

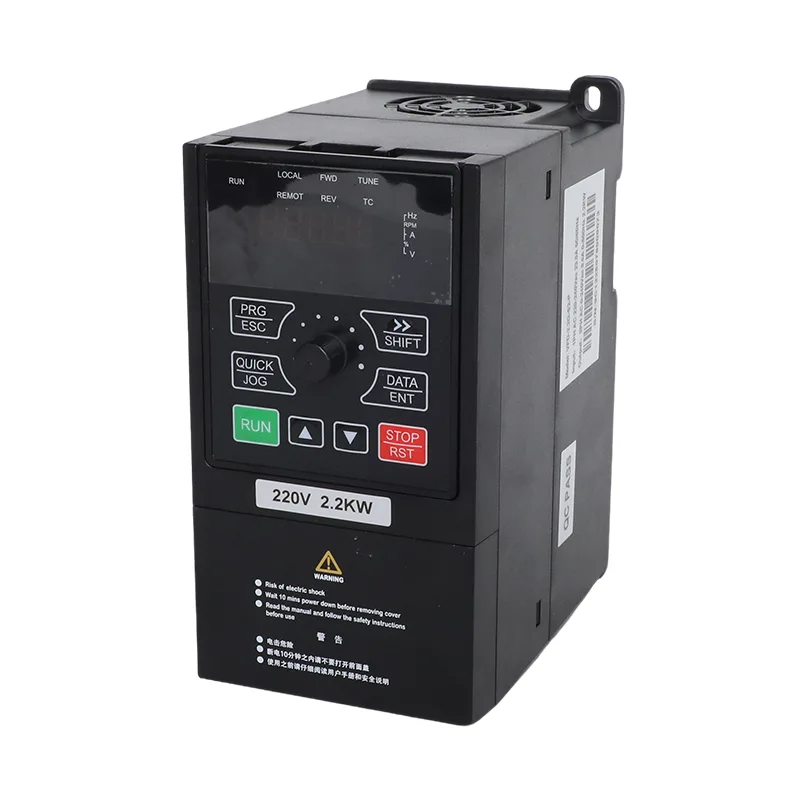

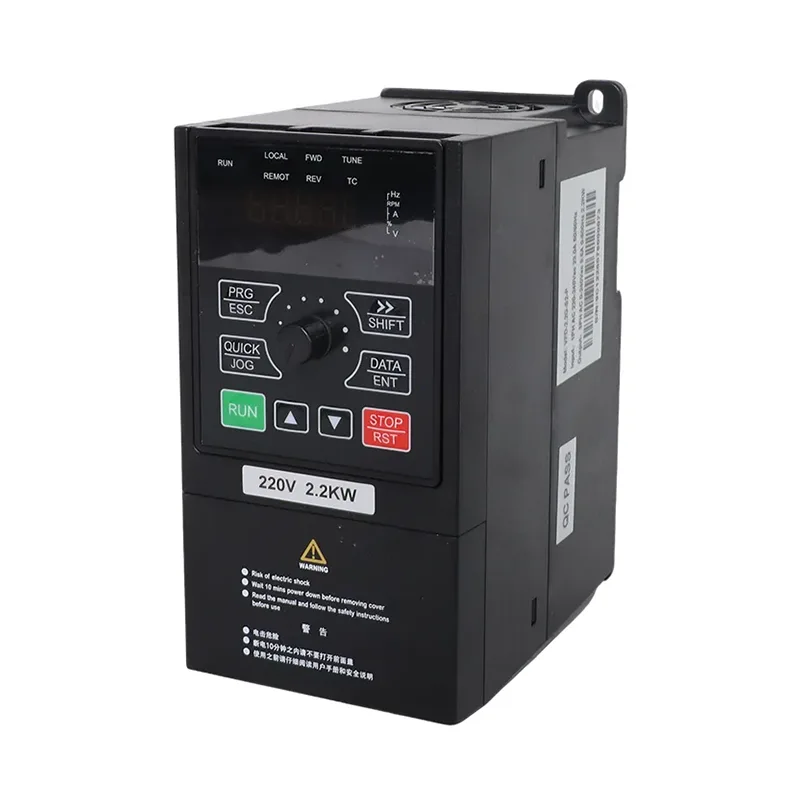

Η CSIVEI κατασκευάζει την 3φασική ηλιακή αντλία 380V 4,0 kW/5,5 kW και τον αντιστροφέα γενικής χρήσης VFD για συστήματα τριφασικών κινητήρων που απαιτούν έλεγχο φωτοβολταϊκών αντλιών ή συμβατική λειτουργία μεταβλητής συχνότητας. Τα μοντέλα VFD-PC10-4.0G-T4 και VFD-PC10-5.5G-T4 καλύπτουν ονομαστικές τιμές κινητήρα 4,0 kW και 5,5 kW, με ονομαστικά ρεύματα εξόδου 9 A και 13 A, αντίστοιχα. Και τα δύο μοντέλα δέχονται τριφασική είσοδο AC από 380 V (-15%) έως 440 V (+10%).
Η σειρά συνδυάζει τον έλεγχο ηλιακής αντλίας με τον έλεγχο κινητήρα γενικής χρήσης σε μία πλατφόρμα μετατροπέα. Ο επιλεγμένος τρόπος λειτουργίας καθορίζει τον τρόπο με τον οποίο ο ηλεκτροκινητήρας διαχειρίζεται την πηγή ισχύος και τη λειτουργία του κινητήρα, ενώ οι ενσωματωμένες λειτουργίες ελέγχου και προστασίας υποστηρίζουν εγκαταστάσεις αντλιών καθώς και συμβατούς ανεμιστήρες, φυσητήρες και μηχανήματα επεξεργασίας. Όταν ζητάτε μια προσφορά, παρέχετε τις ονομασίες της πινακίδας του κινητήρα και την προβλεπόμενη εφαρμογή για να βοηθήσετε στη δημιουργία του κατάλληλου μοντέλου και διαμόρφωσης.
Η ηλιακή αντλία 3 φάσεων 380V και ο μετατροπέας γενικής χρήσης VFD 4,0 kW/5,5 kW υποστηρίζει δύο τρόπους λειτουργίας που επιλέγονται μέσω της παραμέτρου P8-00.
Λειτουργία ηλιακής αντλίας — P8-00 = 1
Σε αυτή τη λειτουργία, ο ηλεκτροκινητήρας χρησιμοποιεί φωτοβολταϊκή ισχύ για να λειτουργήσει μια συμβατή αντλία, με έλεγχο MPPT και λειτουργίες αυτόματης μετάβασης στο δίκτυο. Όταν η ηλιακή ενέργεια είναι ανεπαρκής, η διαμορφωμένη ακολουθία εναλλαγής επιτρέπει στο σύστημα να χρησιμοποιεί την ισχύ του δικτύου. Αυτή η διάταξη είναι κατάλληλη για γεωργική άρδευση, παροχή νερού γεωτρήσεων και άλλες εφαρμογές άντλησης όπου η ηλιακή ενέργεια είναι διαθέσιμη κατά τη διάρκεια μέρους της ημέρας λειτουργίας.
Λειτουργία γενικής χρήσης — P8-00 = 0
Σε αυτόν τον τρόπο λειτουργίας, ο ηλεκτροκινητήρας λειτουργεί ως συμβατικός μετατροπέας μεταβλητής συχνότητας για συμβατούς κινητήρες, συμπεριλαμβανομένων αντλιών, ανεμιστήρων, φυσητήρων και μηχανημάτων επεξεργασίας. Ο έλεγχος διανυσμάτων χωρίς αισθητήρα (SVC) και ο έλεγχος V/F υποστηρίζουν διαφορετικές απαιτήσεις ελέγχου κινητήρα χωρίς τη χρήση της λειτουργίας φωτοβολταϊκής άντλησης.
Το CSIVEI μπορεί να διαμορφώσει τον τρόπο λειτουργίας πριν από την αποστολή. Η λειτουργία μπορεί επίσης να αλλάξει ρυθμίζοντας το P8-00, επιτρέποντας την εκ νέου αντιστοίχιση της μονάδας σε διαφορετική εφαρμογή όταν αλλάξουν οι απαιτήσεις εγκατάστασης. Οι σχετικές παράμετροι και η καλωδίωση πρέπει να ταιριάζουν με τον επιλεγμένο τρόπο λειτουργίας.
Η συνιστώμενη φωτοβολταϊκή συστοιχία εξαρτάται από την ονομαστική τιμή του μετατροπέα και τα ηλεκτρικά χαρακτηριστικά των μονάδων. Ο Πίνακας Β παρέχει διαμορφώσεις μονάδων και στοιχειοσειρών για δύο επιλογές μονάδων: Μονάδες 37±1 V με ονομαστική ισχύ 250 W±5 Wp και μονάδες 45±1 V με ονομαστική ισχύ 300 W±5 Wp.
Τα κύρια όρια της πλευράς DC είναι:
Η τάση σειράς σειράς πρέπει να εκτιμάται σε σχέση με την πραγματική τάση ανοιχτού κυκλώματος της μονάδας και τις αναμενόμενες θερμοκρασίες λειτουργίας. Οι διατάξεις παράλληλων χορδών θα πρέπει να ακολουθούν τη συνιστώμενη διαμόρφωση και τις ισχύουσες απαιτήσεις προστασίας DC. Η διατήρηση της συστοιχίας εντός των καθορισμένων ορίων τάσης είναι απαραίτητη για τη σωστή λειτουργία του μετατροπέα.
Και τα δύο μοντέλα έχουν τις ίδιες διαστάσεις περιβλήματος 245 × 142 × 181,3 mm και μοτίβο τοποθέτησης 107 × 235 mm. Ο συμπαγής σχεδιασμός επιτοίχιας βάσης ή ντουλαπιού επιτρέπει την ενσωμάτωση του ηλεκτροκινητήρα σε μια εγκατάσταση ελέγχου αντλίας χωρίς αλλαγή της ονομαστικής ισχύος του κινητήρα ή της εφαρμογής αποκλειστικά για την υποδοχή του μετατροπέα.
Η μονάδα δίσκου διαθέτει περίβλημα IP20 και προορίζεται για κάθετη εγκατάσταση σε κατάλληλη προστατευμένη θέση. Ο σχεδιασμός εγκατάστασης θα πρέπει να λαμβάνει υπόψη το περιβάλλον λειτουργίας, την ηλεκτρική προστασία, τη δρομολόγηση καλωδίων και την πρόσβαση για θέση σε λειτουργία και συντήρηση. Το γενικό εύρος θερμοκρασιών λειτουργίας είναι -10°C έως 50°C, με απαιτούμενη υποβάθμιση πάνω από 40°C.
| Είδος | VFD-PC10-4.0G-T4 / -MK | VFD-PC10-5.5G-T4 / -MK |
| Εφαρμόσιμος κινητήρας | 4,0 kW / 5 HP | 5,5 kW / 7,5 HP |
| Ονομαστική χωρητικότητα | 6 kVA | 11 kVA |
| Ρεύμα εισόδου | 10,5 Α | 13,9 Α |
| Ρεύμα εξόδου | 9 Α | 13 Α |
| Τάση εισόδου AC | AC 3 PH 380 V (-15%) έως 440 V (+10%) | |
| Μέγ. Τάση εισόδου DC | 900 VDC | |
| Συνιστώμενη περιοχή Voc | 550 έως 750 VDC | |
| Συνιστώμενη περιοχή MPPT | 450 έως 600 VDC | |
| Εύρος τάσης εκκίνησης | 300 έως 900 VDC, ρυθμιζόμενη παράμετρος | |
| Εύρος συχνοτήτων εξόδου | 0 έως 500,00 Hz | |
| Επίπεδο θορύβου | 50 dBA μέγ. |
| Μοντέλο | Μονάδες 37±1 V, 250 W±5 Wp | Μονάδες 45±1 V, 300 W±5 Wp | ||
| Ενότητες ανά συμβολοσειρά | Χορδές | Ενότητες ανά συμβολοσειρά | Χορδές | |
| VFD-PC10-4.0G-T4 | 20 | 1 | 16 | 1 |
| VFD-PC10-5.5G-T4 | 18 | 2 | 15 | 2 |
| Είδος | Προσδιορισμός |
| Ονομαστική συχνότητα | 50/60 Hz |
| Εύρος συχνοτήτων εισόδου | ±5% (47,5 έως 63 Hz) |
| Τάση εξόδου | 0 στην τάση εισόδου |
| Συχνότητα εξόδου | 0,1 έως 500 Hz |
| Μέγιστη συχνότητα | 0 έως 500 Hz (έλεγχος SVC και V/F) |
| Συχνότητα φορέα | 0,8 kHz έως 8 kHz, προσαρμοσμένη αυτόματα στη φόρτωση (υποστηρίζεται έως και 16 kHz) |
| Ανάλυση συχνότητας | Ψηφιακή ρύθμιση 0,01 Hz; αναλογική ρύθμιση 0,025% της μέγιστης συχνότητας |
| Λειτουργία ελέγχου | Έλεγχος διανύσματος χωρίς αισθητήρα (SVC); Έλεγχος V/F |
| Ροπή εκκίνησης | 0,5 Hz / 150% (SVC) |
| Εύρος ταχύτητας | 1:100 (SVC) |
| Ακρίβεια σταθερότητας ταχύτητας | ±0,5% (SVC) |
| Ικανότητα υπερφόρτωσης | 150% ονομαστικό ρεύμα για 60 s. 170% για 12 δευτ. 190% για 1,5 δευτ |
| Ενίσχυση ροπής | Αυτόματη ενίσχυση ροπής. χειροκίνητη ενίσχυση 0,1% έως 30,0% |
| Καμπύλη V/F | Γραμμική, πολλαπλών σημείων και τετράγωνη καμπύλη (ισχύς 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| V/F διαχωρισμός | Πλήρης χωρισμός, μισός χωρισμός |
| Επιτάχυνση / επιβράδυνση | Γραμμική ή καμπύλη S, 0,0 έως 6500,0 s |
| Φρενάρισμα συνεχούς ρεύματος | Συχνότητα εκκίνησης 0,00 Hz έως τη μέγιστη συχνότητα. χρόνος 0,0 έως 36,0 δευτ. τρέχον 0,0% έως 100,0% |
| Έλεγχος JOG | Συχνότητα JOG 0,00 Hz έως τη μέγιστη συχνότητα (προεπιλογή 5 Hz). accel/decel 0,0 έως 6500,0 s |
| Ενσωματωμένο PID | Ναι, για πίεση, ροή ή θερμοκρασία κλειστού βρόχου χωρίς εξωτερικό ελεγκτή |
| AVR | Η τάση εξόδου παραμένει σταθερή όταν η τάση του δικτύου παρουσιάζει διακυμάνσεις |

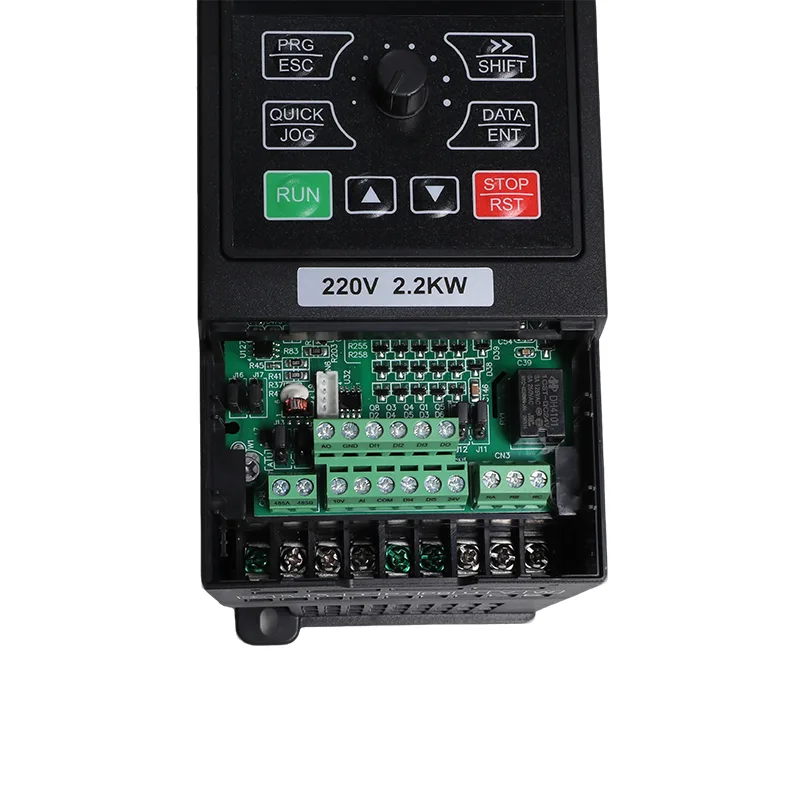

| Τερματικά εισόδου | 5 ψηφιακές είσοδοι, το DI5 υποστηρίζει παλμούς υψηλής ταχύτητας έως 50 kHz. 1 αναλογική είσοδος 0-10 V ή 0-20 mA; 1 είσοδος ποτενσιόμετρου πληκτρολογίου |
| Ακροδέκτες εξόδου | 1 έξοδος παλμού υψηλής ταχύτητας έως 50 kHz. 1 έξοδος ρελέ? 1 αναλογική έξοδος 0-20 mA ή 0-10 V |
| Ανακοίνωση | RS485, Modbus RTU |
| Προστασία | Ανίχνευση βραχυκυκλώματος κινητήρα κατά την ενεργοποίηση, απώλεια φάσης εξόδου, υπερβολικό ρεύμα, υπερβολική τάση, υποτάση, υπερβολική θερμοκρασία, υπερφόρτωση, υποφόρτιση, αδύναμο φως |
| Θερμοκρασία λειτουργίας | -10°C έως 50°C. μειώνεται 1% ανά 1°C πάνω από 40°C |
| Θερμοκρασία αποθήκευσης | -20°C έως 60°C |
| Υγρασία | Κάτω από 95% RH, χωρίς συμπύκνωση |
| Υψόμετρο | Κάτω από 1000 μ. μειώνεται 1% ανά 100 m από 1000 έως 3000 m |
| Δόνηση | Κάτω από 5,9 m/s² (0,6 g) |
| Περίφραξη | IP20, επιτοίχια βάση ή ντουλάπι, κάθετη τοποθέτηση |
| Σύστημα διανομής | TN, TT |
| EMC / ασφάλεια | IEC 61800-3 (C3); IEC 61800-5-1 |
Η σειρά iMaster VFD-PC10 συνδυάζει τη διαχείριση της ηλιακής αντλίας με τον έλεγχο κινητήρα μεταβλητής συχνότητας, καθιστώντας τα μοντέλα 4,0 kW και 5,5 kW κατάλληλα για μια σειρά εφαρμογών διαχείρισης νερού και βιομηχανικών εφαρμογών.
Για εγκαταστάσεις που χρειάζονται φωτοβολταϊκή άντληση και συμβατικό έλεγχο κινητήρα, η ηλιακή αντλία 3 φάσης 380V και ο αντιστροφέας γενικής χρήσης VFD 4,0 kW/5,5 kW μπορούν να καθοριστούν για την προβλεπόμενη λειτουργία και να διαμορφωθούν ανάλογα.
Για συστήματα νερού που απαιτούν ρύθμιση πίεσης, η ενσωματωμένη λειτουργία PID μπορεί να χρησιμοποιήσει ένα κατάλληλο σήμα ανάδρασης για να ρυθμίσει τη λειτουργία του κινητήρα γύρω από ένα διαμορφωμένο σημείο ρύθμισης. Με έναν κατάλληλα επιλεγμένο πομπό πίεσης και σωστά διαμορφωμένες παραμέτρους ελέγχου, ο ηλεκτροκινητήρας μπορεί να ρυθμίσει την πίεση του συστήματος καθώς αλλάζει η ζήτηση. Οι τελικές ρυθμίσεις εξαρτώνται από την αντλία, τον κινητήρα και την εφαρμογή.
Το ενσωματωμένο PID υποστηρίζει έλεγχο πίεσης, ροής ή θερμοκρασίας κλειστού βρόχου. Το σημείο ρύθμισης και οι πηγές ανάδρασης επιλέγονται μέσω των διαθέσιμων παραμέτρων της ομάδας FC.
Η λειτουργία γενικής χρήσης υποστηρίζει έλεγχο SVC και V/F, χωρητικότητα υπερφόρτωσης 150% για 60 δευτερόλεπτα και επικοινωνία RS485 με Modbus RTU.
P8-00 = 1: λειτουργία ηλιακής αντλίας. P8-00 = 0: λειτουργία μετατροπέα γενικής χρήσης. Το CSIVEI μπορεί να ρυθμίσει τον τρόπο λειτουργίας και τις ζητούμενες παραμέτρους πριν από την αποστολή.
Η μονάδα 4 kW τρέχει μία μόνο χορδή, επομένως η στοιχειοσειρά είναι κατασκευασμένη περισσότερο για να φτάσει στο παράθυρο των 550 έως 750 VDC. Η μονάδα 5,5 kW χρειάζεται περίπου τη διπλάσια ισχύ της συστοιχίας, η οποία είναι ευκολότερη με δύο παράλληλες σειρές των 18. Και οι δύο παραμένουν κάτω από το μέγιστο των 900 VDC.
Ναι, και είναι η πιο συνηθισμένη εγκατάσταση. Αφήστε ήσυχα την αντλία και την καλωδίωση, προσθέστε τη συστοιχία και τον διακόπτη DC και καλωδιώστε την υπάρχουσα παροχή στα R, S και T. Ρυθμίστε το P8-15 στο 0 για αυτόματη εναλλαγή. Η ηλιακή ενέργεια μεταφέρει το φορτίο της ημέρας και το δίκτυο αναλαμβάνει όταν δεν υπάρχει αρκετός ήλιος.
Τοποθετήστε ένα διακόπτη πλωτήρα ή στάθμης στο DI2 ή DI3. Η πολικότητα του τερματικού έχει ρυθμιστεί στο F6-10, έτσι ώστε να λειτουργεί οποιαδήποτε διάταξη επαφής. Μπορείτε επίσης να χρησιμοποιήσετε την ανίχνευση στάθμης νερού με τεχνητή νοημοσύνη ρυθμίζοντας το P8-18 σε 1 και ρυθμίζοντας το πλήρες όριο στο P8-19 και την καθυστέρηση ύπνου στο P8-20.
Τα κοινά είναι η ασθενής ηλιακή ενέργεια A01, η γεμάτη δεξαμενή A02, η έλλειψη νερού A03 και η υποφόρτωση του κινητήρα A04. Τα σφάλματα υλικού E01 έως E30 καλύπτουν υπερένταση, υπέρταση, υπόταση, απώλεια φάσης και υπερθερμοκρασία, με E43 για αποτυχημένο αισθητήρα στάθμης και E44 για κατάσταση υποφόρτισης που δεν καθαρίζει.
Ναί. Η προστασία απωλειών φάσης εξόδου και η ανίχνευση βραχυκυκλώματος κινητήρα κατά την ενεργοποίηση είναι στάνταρ, μαζί με υπερένταση, υπέρταση, υπόταση, υπερθέρμανση και υπερφόρτωση.
Ναί. Σε λειτουργία γενικής χρήσης, είναι ένας τυπικός τριφασικός μετατροπέας για ανεμιστήρες, φυσητήρες, συμπιεστές και αντλίες διεργασίας, με έλεγχο SVC ή V/F, PID και Modbus. Παραγγείλτε το σε αυτήν τη λειτουργία και φτάνει διαμορφωμένο για την εργασία. Και μια μονάδα που αγοράστηκε σε λειτουργία ηλιακής αντλίας μπορεί να μετακινηθεί στη συνέχεια με το P8-00.
Ναί. Πείτε μας τις βαθμολογίες κινητήρα, τη διαμόρφωση του πίνακα και οποιεσδήποτε ρυθμίσεις για συγκεκριμένες τοποθεσίες θέλετε, και τις φορτώνουμε πριν φύγει η μονάδα. Αυτό εξοικονομεί χρόνο θέσης σε λειτουργία επί τόπου και είναι ο λόγος που πολλοί διανομείς αγοράζουν ρυθμισμένα παρά προεπιλεγμένα.
