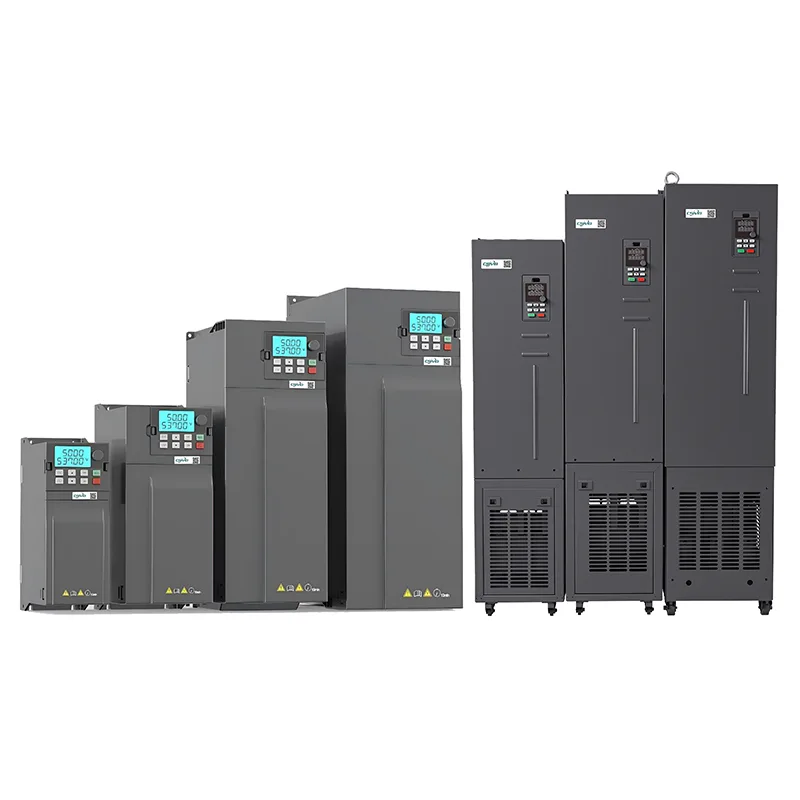

55kw Τριφασικό 380V VFD HAVC

Το CSIVEI 55kw Triple Phase 380V VFD HAVC έχει σχεδιαστεί για βιομηχανικές εφαρμογές μεσαίας έως βαριάς που απαιτούν ισχυρή ισχύ και ακρίβεια. Διαθέτοντας προηγμένο διανυσματικό έλεγχο κλειστού βρόχου, αυτός ο δίσκος αποδίδει 150% ροπή εκκίνησης στα 0,5 Hz και υποστηρίζει λειτουργίες ελέγχου SVC και V/F. Η ενσωματωμένη λειτουργικότητα PLC, τα πολλαπλά πρωτόκολλα επικοινωνίας (Modbus, Profibus, Ethernet/IP προαιρετικά) και ένα διαισθητικό πληκτρολόγιο LCD επιτρέπουν την απρόσκοπτη ενσωμάτωση σε αυτοματοποιημένα συστήματα. Είναι κατάλληλο για συμπιεστές, μεγάλους ανεμιστήρες, μίξερ και αντλίες.

Βασικές Παράμετροι και Προδιαγραφές

Τυπικές Εφαρμογές

Το CSIVEI 55kw Triple Phase 380V VFD HAVC προσφέρει στιβαρή απόδοση για βαρύ βιομηχανικό εξοπλισμό που απαιτεί συνεχή λειτουργία:

●  Μεγάλες αντλίες – αντλίες κύριας παροχής νερού, βιομηχανικές αντλίες ψύξης

●  Βιομηχανικοί ανεμιστήρες – εξαερισμός ορυχείου, ανεμιστήρες τσιμεντοβιομηχανίας, συλλέκτες σκόνης

●  Συμπιεστές – μεγάλοι αεροσυμπιεστές, συμπιεστές αζώτου

●  Μίξερ – μπετονιέρες, χημικοί αντιδραστήρες, αναμικτήρες χαρτοπολτού

●  Φυγόκεντροι – φυγόκεντροι ζάχαρης, φυγόκεντροι λαδιού, καράφες

Με ενισχυμένα χαρακτηριστικά ψύξης και αρμονικού μετριασμού, εξασφαλίζει αξιόπιστη λειτουργία σε σκληρά περιβάλλοντα.

Λειτουργία φιλική προς το χρήστη & εύκολη εγκατάσταση

Η σειρά CSIVEI VFD δίνει προτεραιότητα στην ευκολία χρήσης, στη μείωση του χρόνου εγκατάστασης και στην απλοποίηση της καθημερινής λειτουργίας για τους μηχανικούς και το προσωπικό συντήρησης.

Διαισθητικό πληκτρολόγιο – Το πληκτρολόγιο LED/LCD παρέχει σαφή απεικόνιση παραμέτρων και γρήγορη πλοήγηση. Οι ομάδες παραμέτρων είναι λογικά οργανωμένες και η υποστήριξη πολλών γλωσσών εξασφαλίζει προσβασιμότητα για παγκόσμιους χρήστες.

Οδηγός γρήγορης εκκίνησης – Η ρύθμιση βήμα προς βήμα καθοδηγεί τους χρήστες στη διαμόρφωση βασικών παραμέτρων μέσα σε λίγα λεπτά. Οι προδιαμορφωμένες μακροεντολές εφαρμογών (Fan/Pump, Conveyor, Constant Torque) επιτρέπουν τη ρύθμιση με ένα πάτημα για κοινές εφαρμογές.

Λειτουργία αντιγραφής παραμέτρων – Μεταφορτώστε παραμέτρους από μια μονάδα δίσκου στο πληκτρολόγιο και πραγματοποιήστε λήψη σε πολλές μονάδες, μειώνοντας σημαντικά τον χρόνο εγκατάστασης για συστήματα πολλαπλών μονάδων δίσκου και διασφαλίζοντας συνεπή διαμόρφωση.

Αφαιρούμενο πληκτρολόγιο – Το πληκτρολόγιο μπορεί να τοποθετηθεί απομακρυσμένα χρησιμοποιώντας ένα καλώδιο επέκτασης, επιτρέποντας άνετη λειτουργία από πόρτες του πίνακα ελέγχου ή απομακρυσμένες τοποθεσίες.

Συμπαγής σχεδιασμός – Το αποτύπωμα εξοικονόμησης χώρου επιτρέπει την τοποθέτηση δίπλα-δίπλα, τη μεγιστοποίηση της πυκνότητας του πάνελ και τη μείωση των απαιτήσεων μεγέθους του ντουλαπιού.

Συχνές ερωτήσεις

Πώς μπορώ να επιλέξω το σωστό VFD για τον κινητήρα μου;

Μερικά πράγματα που πρέπει να λάβετε υπόψη:

●  Ισχύς κινητήρα—το VFD θα πρέπει να ταιριάζει ή να είναι ελαφρώς μεγαλύτερο από το ονομαστικό του κινητήρα.

●  Τάση εισόδου—μονοφασική 230V ή τριφασική 400V, βεβαιωθείτε ότι ταιριάζει με την τροφοδοσία σας.

●  Τύπος φορτίου—τα φορτία σταθερής ροπής, όπως οι μεταφορείς ή οι εξωθητές, συνήθως χρειάζονται το VFD μεγέθους 100–120% της ισχύος του κινητήρα. Τα μεταβλητά φορτία ροπής, όπως οι ανεμιστήρες και οι αντλίες, μπορούν συχνά να χρησιμοποιούν VFD προσαρμοσμένο στην ισχύ του κινητήρα, καθώς και εξοικονόμηση ενέργειας.

●  Περιβάλλον—για τοποθεσίες με σκόνη, υγρασία ή εξωτερικούς χώρους, αναζητήστε υψηλότερη βαθμολογία IP (IP40, IP54, IP66) ή τοποθετήστε τη μονάδα σε προστατευμένο περίβλημα.

●  Επικοινωνία—αν χρειάζεται να μιλήσετε με PLC ή SCADA, ελέγξτε ότι η μονάδα υποστηρίζει το πρωτόκολλό σας (το Modbus RTU είναι στάνταρ, το Profibus, το Ethernet/IP κ.λπ. είναι προαιρετικά).

●  Το CSIVEI διαθέτει επίσης εργαλείο ταξινόμησης μεγέθους και τεχνική υποστήριξη, εάν θέλετε μια δεύτερη γνώμη.

Μπορώ να χρησιμοποιήσω μονοφασική είσοδο VFD με τριφασικό κινητήρα;

Ναί. Οι μονοφασικοί ηλεκτροκινητήρες 230 V της CSIVEI λαμβάνουν μονοφασική είσοδο και έξοδο τριφασικής ισχύος στον κινητήρα. Είναι μια συνηθισμένη ρύθμιση όταν είναι διαθέσιμη μόνο μονοφασική ισχύς, αλλά θέλετε την απόδοση και την αξιοπιστία ενός τριφασικού κινητήρα. Απλώς βεβαιωθείτε ότι η τάση του κινητήρα ταιριάζει με την έξοδο του ηλεκτροκινητήρα — τριφασική 230 V.

Χρειάζομαι εξωτερική αντίσταση πέδησης;

Εξαρτάται. Εάν χρειάζεστε γρήγορη επιβράδυνση ή το φορτίο έχει υψηλή αδράνεια—όπως φυγόκεντροι, γερανοί, ανυψωτικά ή κουρδίσματα—τότε ναι, θα χρειαστείτε ένα. Σε κινητήρες που διαθέτουν εσωτερική μονάδα πέδησης, η αντίσταση χειρίζεται την αναγεννητική ενέργεια για να αποφευχθούν σφάλματα υπερβολικής τάσης και να συντομεύσει τους χρόνους ακινητοποίησης. Για ανεμιστήρες και αντλίες με πιο αργή επιβράδυνση, μπορείτε συνήθως να το παραλείψετε.

Ποια πρωτόκολλα επικοινωνίας υποστηρίζονται;

Όλοι οι δίσκοι CSIVEI συνοδεύονται στάνταρ με Modbus RTU μέσω RS485. Διατίθενται προαιρετικές μονάδες για Profibus DP, Profinet, Ethernet/IP, CANopen και DeviceNet. Αυτά σας επιτρέπουν να ενσωματωθείτε με μεγάλα συστήματα PLC και SCADA για απομακρυσμένη παρακολούθηση, αλλαγές παραμέτρων και κεντρικό έλεγχο.

Πώς ρυθμίζω τη μονάδα δίσκου για πρώτη φορά;

Οι μονάδες δίσκου CSIVEI διαθέτουν έναν οδηγό γρήγορης εκκίνησης που σας καθοδηγεί στα βασικά μέσα σε λίγα λεπτά:

Εισαγάγετε τα δεδομένα της πινακίδας του κινητήρα (ισχύς, τάση, ρεύμα, συχνότητα, σ.α.λ.), επιλέξτε μια μακροεντολή εφαρμογής (ανεμιστήρας/αντλία, μεταφορέας, σταθερή ροπή), ορίστε τους χρόνους επιτάχυνσης και μείωσης, επιλέξτε την πηγή συχνότητας (πληκτρολόγιο, αναλογική είσοδος, επικοινωνία) και εκτελέστε αυτόματο συντονισμό για βελτιστοποίηση του ελέγχου κινητήρα. Το εγχειρίδιο έχει όλες τις λεπτομέρειες και το πληκτρολόγιο είναι αφαιρούμενο, ώστε να μπορείτε να το χειρίζεστε απομακρυσμένα εάν χρειάζεται.
