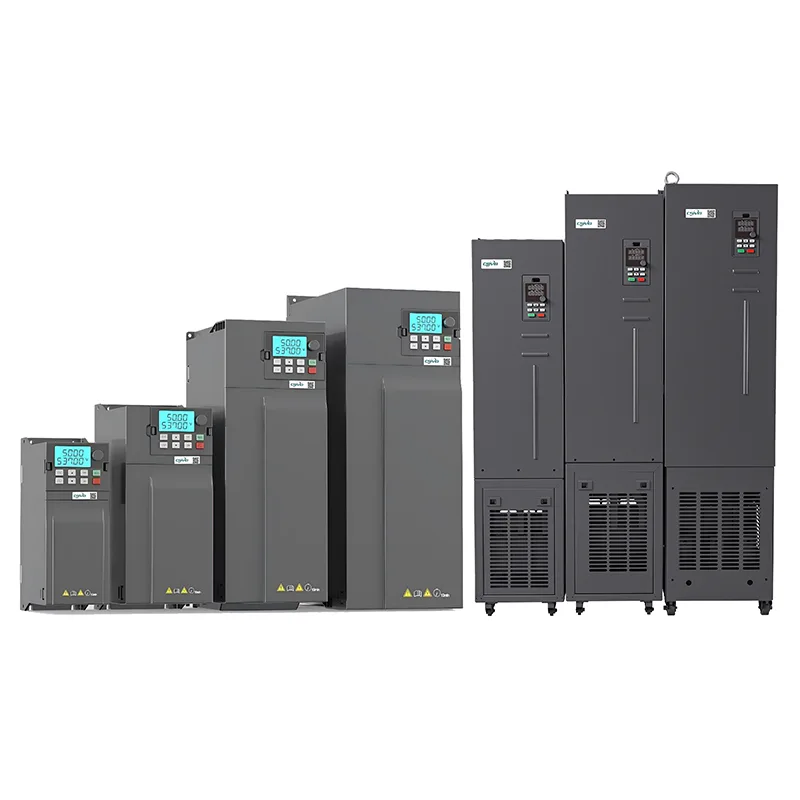

Τριφασική αντλία κίνησης AC 7,5 kw

Η αντλία κίνησης τριφασικού εναλλασσόμενου ρεύματος CSIVEI 7,5 kw είναι ένας ηλεκτροκινητήρας υψηλής απόδοσης σχεδιασμένος για βιομηχανικές εφαρμογές βαρέως τύπου. Κατάλληλο για μεγάλους ανεμιστήρες, φυγοκεντρικές αντλίες, συμπιεστές και μεταφορείς γραμμής παραγωγής, παρέχει εξαιρετική ροπή και σταθερότητα υπό συνεχή λειτουργία. Με προηγμένο διανυσματικό έλεγχο κλειστού βρόχου, αυτή η μονάδα υποστηρίζει υψηλή ροπή εκκίνησης, ενσωματωμένη λειτουργία PLC, πολλαπλά πρωτόκολλα επικοινωνίας (προαιρετικά Modbus, Profibus) και ένα διαισθητικό πληκτρολόγιο LCD για παρακολούθηση σε πραγματικό χρόνο. Το περίβλημα IP20 με προαιρετικό φίλτρο IP40 εξασφαλίζει αξιοπιστία σε απαιτητικά περιβάλλοντα. Σχεδιασμένο για ενεργειακή απόδοση και λειτουργική ακρίβεια, το CSIVEI 11-15 kW VFD είναι η ιδανική επιλογή για τον κρίσιμο για την αποστολή έλεγχο κινητήρα σε βιομηχανικές εγκαταστάσεις.

Βασικές Παράμετροι και Προδιαγραφές

Τυπικές Εφαρμογές

Η τριφασική αντλία μετάδοσης κίνησης CSIVEI 7,5 kw έχει σχεδιαστεί για βιομηχανικές εφαρμογές βαρέως τύπου που απαιτούν υψηλή ροπή εκκίνησης και συνεχή λειτουργία:

●  Μεγάλες αντλίες – αντλίες άρδευσης, αντλίες αποστράγγισης, αντλίες κύριας παροχής νερού

●  Φυγόκεντροι συμπιεστές – βιομηχανικοί αεροσυμπιεστές, συστήματα ψύξης

●  Ψυκτικά συγκροτήματα HVAC – ψυκτικά συγκροτήματα βιδωτών, φυγοκεντρικά ψυκτικά συγκροτήματα, μεγάλοι χειριστές αέρα

●  Εξοπλισμός εξόρυξης – αντλίες πολτού, ανεμιστήρες εξαερισμού, θραυστήρες

●  Μηχανήματα επεξεργασίας μετάλλων – τόρνοι, φρέζες, πρέσες

Με προηγμένο διανυσματικό έλεγχο και πολλαπλές επιλογές επικοινωνίας, ενσωματώνεται απρόσκοπτα σε αυτοματοποιημένες γραμμές παραγωγής.

Απρόσκοπτη Επικοινωνία & Ενοποίηση

Σχεδιασμένη για σύγχρονο βιομηχανικό αυτοματισμό, η σειρά CSIVEI VFD προσφέρει ευέλικτες επιλογές επικοινωνίας για να ενσωματωθούν αβίαστα σε συστήματα ελέγχου που βασίζονται σε PLC.

Ενσωματωμένο Modbus RTU – Στάνταρ σε όλα τα μοντέλα, που επιτρέπει την απλή σύνδεση με HMI, PLC και συστήματα SCADA μέσω RS485. Μπορούν να δικτυωθούν έως και 247 μονάδες σε ένα μόνο δίαυλο για κεντρική παρακολούθηση και έλεγχο.

Προαιρετικές μονάδες Fieldbus – Επεκτείνετε τις δυνατότητες επικοινωνίας με προαιρετικές μονάδες για Profibus DP, Profinet, Ethernet/IP, CANopen και DeviceNet, διασφαλίζοντας συμβατότητα με μεγάλες πλατφόρμες αυτοματισμού.

Αναλογική & Ψηφιακή I/O – Οι ρυθμιζόμενες είσοδοι (0-10V, 4-20mA) και οι έξοδοι ρελέ επιτρέπουν ευέλικτη ενσωμάτωση με αισθητήρες, ελεγκτές και εξωτερικούς συναγερμούς χωρίς πρόσθετο υλικό.

Λειτουργικότητα PLC – Επιλεγμένα μοντέλα διαθέτουν ενσωματωμένες προγραμματιζόμενες λογικές δυνατότητες, επιτρέποντας απλό λογικό έλεγχο και αλληλασφάλιση απευθείας μέσα στη μονάδα δίσκου, μειώνοντας την ανάγκη για εξωτερικούς ελεγκτές.

Συχνές ερωτήσεις

Πώς μπορώ να επιλέξω το σωστό VFD για τον κινητήρα μου;

Μερικά πράγματα που πρέπει να λάβετε υπόψη:

Ισχύς κινητήρα—το VFD θα πρέπει να ταιριάζει ή να είναι ελαφρώς μεγαλύτερο από το ονομαστικό του κινητήρα.

Τάση εισόδου—μονοφασική 230V ή τριφασική 400V, βεβαιωθείτε ότι ταιριάζει με την τροφοδοσία σας.

Τύπος φορτίου—τα φορτία σταθερής ροπής, όπως οι μεταφορείς ή οι εξωθητές, συνήθως χρειάζονται το VFD μεγέθους 100–120% της ισχύος του κινητήρα. Τα μεταβλητά φορτία ροπής, όπως οι ανεμιστήρες και οι αντλίες, μπορούν συχνά να χρησιμοποιούν VFD προσαρμοσμένο στην ισχύ του κινητήρα, καθώς και εξοικονόμηση ενέργειας.

Περιβάλλον—για τοποθεσίες με σκόνη, υγρασία ή εξωτερικούς χώρους, αναζητήστε υψηλότερη βαθμολογία IP (IP40, IP54, IP66) ή τοποθετήστε τη μονάδα σε προστατευμένο περίβλημα.

Επικοινωνία—αν χρειάζεται να μιλήσετε με PLC ή SCADA, ελέγξτε ότι η μονάδα υποστηρίζει το πρωτόκολλό σας (το Modbus RTU είναι στάνταρ, το Profibus, το Ethernet/IP κ.λπ. είναι προαιρετικά).

Το CSIVEI διαθέτει επίσης ένα εργαλείο μέτρησης μεγέθους και τεχνική υποστήριξη εάν θέλετε μια δεύτερη γνώμη.

Ποια πρωτόκολλα επικοινωνίας υποστηρίζονται;

Όλοι οι δίσκοι CSIVEI συνοδεύονται στάνταρ με Modbus RTU μέσω RS485. Διατίθενται προαιρετικές μονάδες για Profibus DP, Profinet, Ethernet/IP, CANopen και DeviceNet. Αυτά σας επιτρέπουν να ενσωματωθείτε με μεγάλα συστήματα PLC και SCADA για απομακρυσμένη παρακολούθηση, αλλαγές παραμέτρων και κεντρικό έλεγχο.

Ποιες προστασίες είναι ενσωματωμένες στη μονάδα δίσκου;

Οι μονάδες δίσκου CSIVEI περιλαμβάνουν ένα συμπαγές σύνολο ασφάλισης: υπέρταση, υποτάση, υπερβολικό ρεύμα, βραχυκύκλωμα, υπερβολική θερμοκρασία (ψύκτρα), απώλεια φάσης στην είσοδο ή στην έξοδο και υπερφόρτωση κινητήρα (ηλεκτρονική θερμική υπερφόρτωση, I²t). Αυτά βοηθούν στη διατήρηση της αξιόπιστης λειτουργίας και παρατείνουν τη διάρκεια ζωής του εξοπλισμού.

Πώς αντιμετωπίζω κοινά σφάλματα;

Η μονάδα εμφανίζει κωδικούς βλάβης στο πληκτρολόγιο για γρήγορη διάγνωση:

●  OC (υπερ-ρεύμα) – ελέγξτε για βραχυκυκλώματα, προβλήματα με το τύλιγμα του κινητήρα ή πολύ μικρό χρόνο επιτάχυνσης

●  OV (υπέρταση) – ελέγξτε την αντίσταση πέδησης (εάν χρησιμοποιείται) ή ο χρόνος επιβράδυνσης είναι πολύ μικρός

●  UV (υπό τάση) – ελέγξτε την ισχύ εισόδου και την καλωδίωση

●  OH (υπερ-θερμοκρασία) – ελέγξτε τον ανεμιστήρα ψύξης, τη θερμοκρασία περιβάλλοντος και το διάκενο τοποθέτησης

●  OL (υπερφόρτωση) – ελέγξτε το φορτίο του κινητήρα, αυξήστε τον χρόνο επιτάχυνσης ή εξετάστε το ενδεχόμενο να αναβαθμίσετε τη μονάδα

●  Το εγχειρίδιο έχει έναν πλήρη πίνακα κωδικών σφάλματος με λεπτομερή βήματα. Εάν κάτι εξακολουθεί να είναι απενεργοποιημένο, η τεχνική υποστήριξη CSIVEI μπορεί να βοηθήσει.

Το VFD συνοδεύεται από εγγύηση και τεχνική υποστήριξη;

Ναί. Οι μονάδες μας συνοδεύονται από τυπική εγγύηση 18 μηνών από την ημερομηνία κατασκευής (ή 12 μήνες από την εγκατάσταση, όποιο από τα δύο είναι μεταγενέστερο). Διατίθενται επιλογές εκτεταμένης εγγύησης για κρίσιμες εφαρμογές. Η παγκόσμια τεχνική υποστήριξη είναι διαθέσιμη μέσω email, τηλεφώνου και διαδικτυακών πόρων—περιλαμβάνονται εγχειρίδια χρήστη, οδηγοί εφαρμογών και λογισμικό διαμόρφωσης.

Υπόθεση Πελάτη

Μια εγκατάσταση κατασκευής επίπλων απαιτούσε ακριβή έλεγχο ροής αέρα για το σύστημα συλλογής σκόνης. Η συνεχής λειτουργία των ανεμιστήρων σε πλήρη ταχύτητα ήταν αναποτελεσματική και δημιουργούσε υπερβολικό θόρυβο.

Λύση: Μια τριφασική αντλία μετάδοσης κίνησης CSIVEI 7,5 kw εγκαταστάθηκε στον κύριο ανεμιστήρα εξαγωγής, με αισθητήρα πίεσης που παρακολουθεί την πίεση του αγωγού για τη ρύθμιση της ταχύτητας του ανεμιστήρα.

Αποτελέσματα:

1. Η ταχύτητα του ανεμιστήρα προσαρμόζεται αυτόματα για να ταιριάζει με τη ζήτηση συλλογής σκόνης

2.Εξοικονόμηση ενέργειας 45% κατά τη λειτουργία μερικού φορτίου

3. Το επίπεδο θορύβου μειώθηκε κατά 12 dB, βελτιώνοντας τις συνθήκες εργασίας

4.Μειωμένη μηχανική φθορά σε ρουλεμάν και ιμάντες ανεμιστήρων

5.Το σύστημα πληροί πλέον στόχους περιβαλλοντικής συμμόρφωσης και λειτουργικής απόδοσης.
