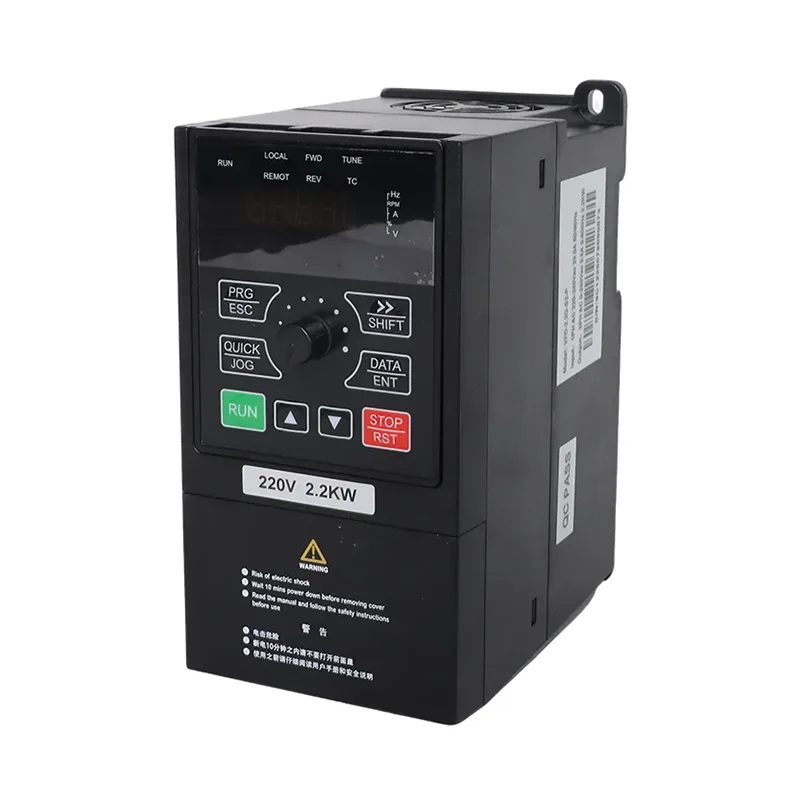

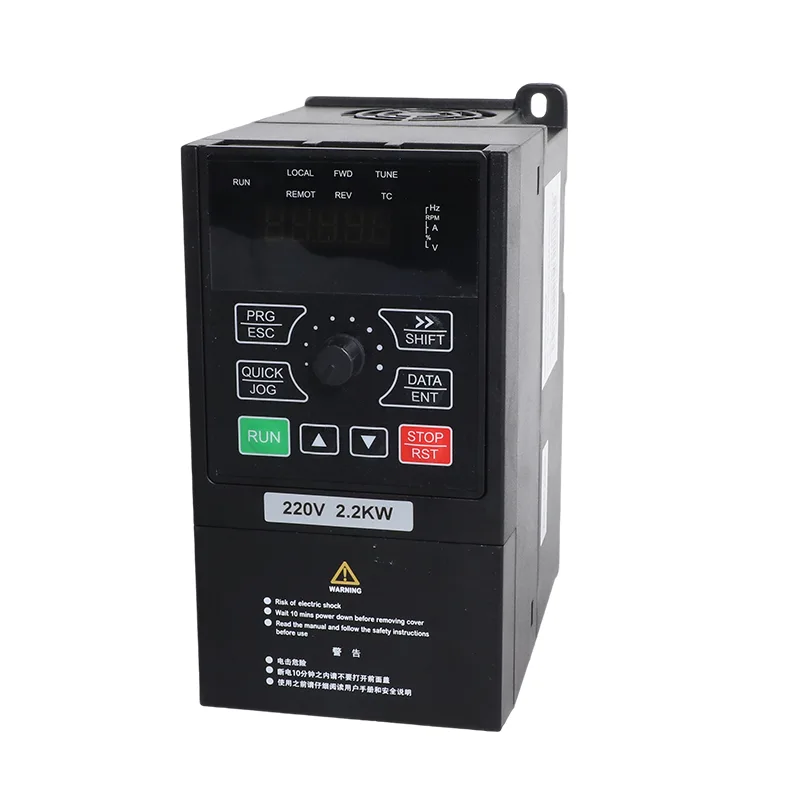

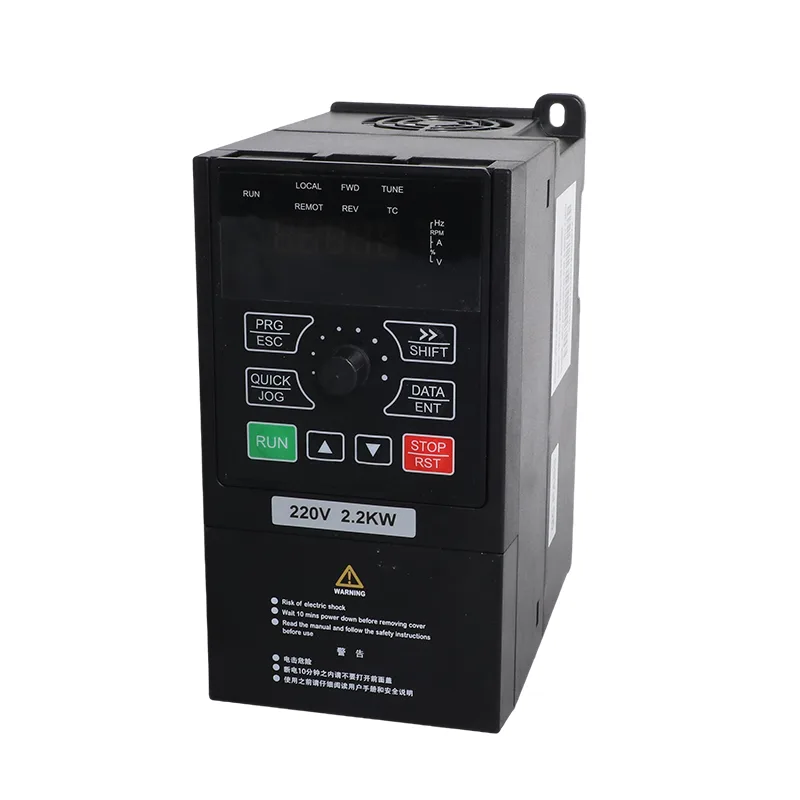

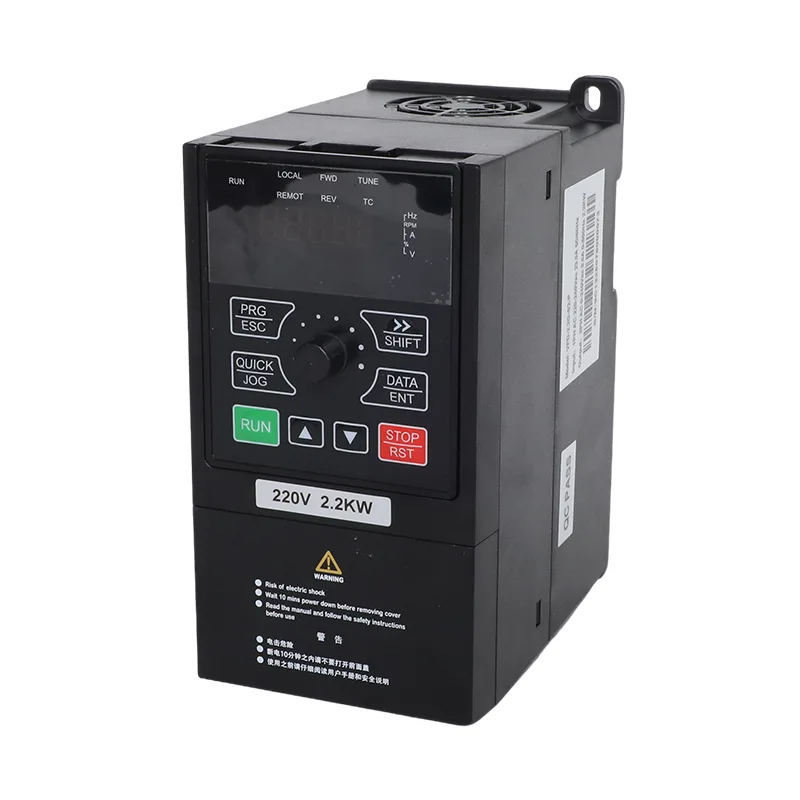

Η σειρά CSIVEI iMaster VFD-PC10 περιλαμβάνει τα μοντέλα VFD-PC10-7.5G-T4 και VFD-PC10-11G-T4-MK για τριφασικές εφαρμογές 380 V. Τα αναφερόμενα ρεύματα εξόδου είναι 17 A για το μοντέλο 7,5 kW και 25 A για το μοντέλο 11 kW. Και οι δύο ονομασίες χρησιμοποιούνται σε συστήματα άντλησης με ηλιακή ενέργεια και σε συμβατές βιομηχανικές εφαρμογές κινητήρα, σύμφωνα με τις ηλεκτρικές προδιαγραφές του επιλεγμένου ηλεκτροκινητήρα.
Στη λειτουργία ηλιακής αντλίας, η 3φασική ηλιακή αντλία 380V και ο μετατροπέας γενικής χρήσης VFD 7,5 kW/11 kW χρησιμοποιεί ισχύ συνεχούς ρεύματος από μια φωτοβολταϊκή συστοιχία και εφαρμόζει παρακολούθηση σημείου μέγιστης ισχύος (MPPT) για τον έλεγχο του κινητήρα σύμφωνα με τη διαθέσιμη ηλιακή ισχύ. Στη λειτουργία γενικής χρήσης, παρέχει έλεγχο κινητήρα μεταβλητής συχνότητας για συμβατές αντλίες και άλλο εξοπλισμό. Ο τρόπος λειτουργίας επιλέγεται μέσω της παραμέτρου P8-00 σύμφωνα με την απαιτούμενη εφαρμογή και την παρεχόμενη διαμόρφωση.
Σε σύγκριση με έναν βασικό ελεγκτή ταχύτητας κινητήρα, οι λειτουργίες PC10 που αναφέρονται περιλαμβάνουν επίσης παρακολούθηση στάθμης νερού, ανίχνευση υποφόρτωσης και αναφορά σφαλμάτων ανιχνευτή. Αυτές οι λειτουργίες σχετίζονται με συστήματα άντλησης όπου η πηγή νερού, η δεξαμενή αποθήκευσης και η λειτουργία της αντλίας πρέπει να παρακολουθούνται μέσω του ηλεκτροκινητήρα.
| Είδος | VFD-PC10-7.5G-T4 / -MK | VFD-PC10-11G-T4-MK |
| Εφαρμόσιμος κινητήρας | 7,5 kW / 10 HP | 11 kW / 15 HP |
| Ονομαστική χωρητικότητα | 15 kVA | 30 kVA |
| Ρεύμα εισόδου | 18,9 Α | 27,8 Α |
| Ρεύμα εξόδου | 17 Α | 25 Α |
| Τάση εισόδου AC | AC 3 PH 380 V (-15%) έως 440 V (+10%) | |
| Μέγ. Τάση εισόδου DC | 900 VDC | |
| Συνιστώμενη περιοχή Voc | 550 έως 750 VDC | |
| Συνιστώμενη περιοχή MPPT | 450 έως 600 VDC | |
| Εύρος τάσης εκκίνησης | 300 έως 900 VDC, ρυθμιζόμενη παράμετρος | |
| Επίπεδο θορύβου | 65 dBA μέγ. |
Επιλέξτε το μοντέλο συγκρίνοντας το ονομαστικό ρεύμα του κινητήρα με το ονομαστικό ρεύμα εξόδου του μετατροπέα, αντί να βασίζεστε μόνο στην ισχύ του κινητήρα. Επιβεβαιώστε το ακριβές επίθημα μοντέλου, τις απαιτήσεις τάσης εισόδου και τα ισχύοντα δεδομένα πινακίδας πριν από την εγκατάσταση.
Οι παρακάτω διαμορφώσεις αναφοράς εμφανίζουν τις ποσότητες των μονάδων που αναφέρονται για τις δύο ονομασίες μονάδων δίσκου. Παρέχουν ένα σημείο εκκίνησης για το σχεδιασμό φωτοβολταϊκών συστημάτων. η τελική διάταξη πρέπει να επαληθευτεί με βάση τα ηλεκτρικά δεδομένα της επιλεγμένης μονάδας, την ελάχιστη θερμοκρασία του χώρου και τις απαιτήσεις άντλησης.
| Μοντέλο | Μονάδες 37±1 V, 250 W±5 Wp | Μονάδες 45±1 V, 300 W±5 Wp | ||
| Ενότητες ανά συμβολοσειρά | Χορδές | Ενότητες ανά συμβολοσειρά | Χορδές | |
| VFD-PC10-7.5G-T4 | 18 | 2 | 15 | 2 |
| VFD-PC10-11G-T4-MK | 18 | 3 | 15 | 3 |
| Είδος | Προσδιορισμός |
| Ονομαστική συχνότητα | 50/60 Hz |
| Εύρος συχνοτήτων εισόδου | ±5% (47,5 έως 63 Hz) |
| Τάση εξόδου | 0 στην τάση εισόδου |
| Συχνότητα εξόδου | 0,1 έως 500 Hz |
| Μέγιστη συχνότητα | 0 έως 500 Hz (έλεγχος SVC και V/F) |
| Συχνότητα φορέα | 0,8 kHz έως 8 kHz, προσαρμοσμένη αυτόματα στη φόρτωση (υποστηρίζεται έως και 16 kHz) |
| Ανάλυση συχνότητας | Ψηφιακή ρύθμιση 0,01 Hz; αναλογική ρύθμιση 0,025% της μέγιστης συχνότητας |
| Λειτουργία ελέγχου | Έλεγχος διανύσματος χωρίς αισθητήρα (SVC); Έλεγχος V/F |
| Ροπή εκκίνησης | 0,5 Hz / 150% (SVC) |
| Εύρος ταχύτητας | 1:100 (SVC) |
| Ακρίβεια σταθερότητας ταχύτητας | ±0,5% (SVC) |
| Ικανότητα υπερφόρτωσης | 150% ονομαστικό ρεύμα για 60 s. 170% για 12 δευτ. 190% για 1,5 δευτ |
| Ενίσχυση ροπής | Αυτόματη ενίσχυση ροπής. χειροκίνητη ενίσχυση 0,1% έως 30,0% |
| Καμπύλη V/F | Γραμμική, πολλαπλών σημείων και τετράγωνη καμπύλη (ισχύς 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| V/F διαχωρισμός | Πλήρης χωρισμός, μισός χωρισμός |
| Επιτάχυνση / επιβράδυνση | Γραμμική ή καμπύλη S, 0,0 έως 6500,0 s |
| Φρενάρισμα συνεχούς ρεύματος | Συχνότητα εκκίνησης 0,00 Hz έως τη μέγιστη συχνότητα. χρόνος 0,0 έως 36,0 δευτ. τρέχον 0,0% έως 100,0% |
| Έλεγχος JOG | Συχνότητα JOG 0,00 Hz έως τη μέγιστη συχνότητα (προεπιλογή 5 Hz). accel/decel 0,0 έως 6500,0 s |
| Ενσωματωμένο PID | Ναι, για πίεση, ροή ή θερμοκρασία κλειστού βρόχου χωρίς εξωτερικό ελεγκτή |
| AVR | Η τάση εξόδου παραμένει σταθερή όταν η τάση του δικτύου παρουσιάζει διακυμάνσεις |

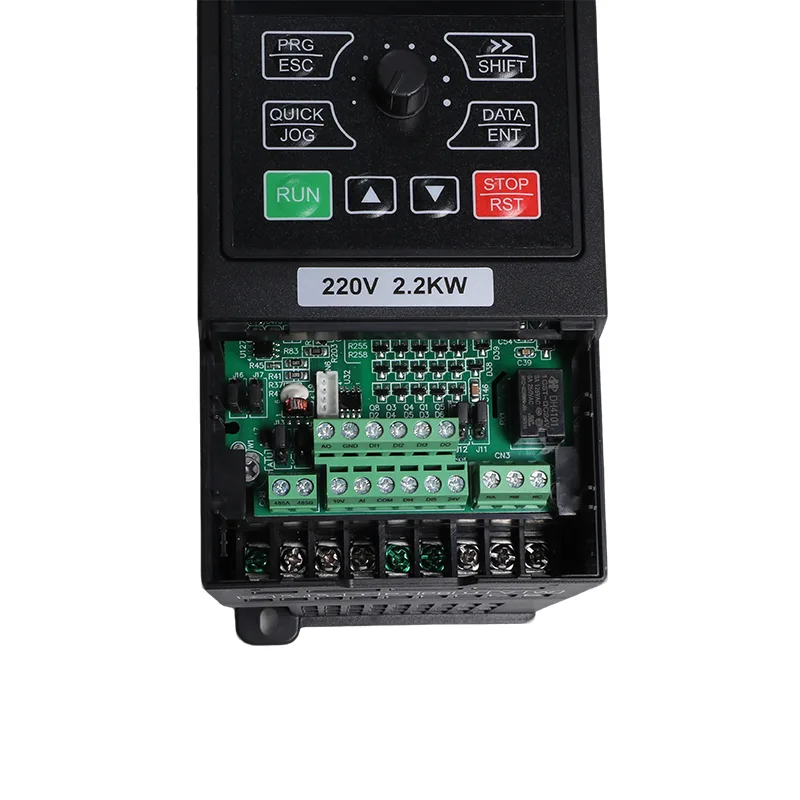

| Τερματικά εισόδου | 5 ψηφιακές είσοδοι, το DI5 υποστηρίζει παλμούς υψηλής ταχύτητας έως 50 kHz. 1 αναλογική είσοδος 0-10 V ή 0-20 mA; 1 είσοδος ποτενσιόμετρου πληκτρολογίου |
| Ακροδέκτες εξόδου | 1 έξοδος παλμού υψηλής ταχύτητας έως 50 kHz. 1 έξοδος ρελέ? 1 αναλογική έξοδος 0-20 mA ή 0-10 V |
| Ανακοίνωση | RS485, Modbus RTU |
| Προστασία | Ανίχνευση βραχυκυκλώματος κινητήρα κατά την ενεργοποίηση, απώλεια φάσης εξόδου, υπερβολικό ρεύμα, υπερβολική τάση, υποτάση, υπερβολική θερμοκρασία, υπερφόρτωση, υποφόρτιση, αδύναμο φως |
| Θερμοκρασία λειτουργίας | -10°C έως 50°C. μειώνεται 1% ανά 1°C πάνω από 40°C |
| Θερμοκρασία αποθήκευσης | -20°C έως 60°C |
| Υγρασία | Κάτω από 95% RH, χωρίς συμπύκνωση |
| Υψόμετρο | Κάτω από 1000 μ. μειώνεται 1% ανά 100 m από 1000 έως 3000 m |
| Δόνηση | Κάτω από 5,9 m/s² (0,6 g) |
| Περίφραξη | IP20, επιτοίχια βάση ή ντουλάπι, κάθετη τοποθέτηση |
| Σύστημα διανομής | TN, TT |
| EMC / ασφάλεια | IEC 61800-3 (C3); IEC 61800-5-1 |
Οι πληροφορίες της σειράς PC10 περιγράφουν μια αυτόματη σειρά λειτουργίας για εγκαταστάσεις που έχουν διαμορφωθεί για ηλιακή ενέργεια και ηλεκτρισμό δικτύου. Στην τεκμηριωμένη διαμόρφωση, η παράμετρος P8-15 επιλέγει τη συμπεριφορά λειτουργίας τροφοδοσίας. Με το P8-15 στο 0, η μονάδα λειτουργεί με ηλιακή ενέργεια όταν είναι διαθέσιμη και χρησιμοποιεί το δίκτυο σύμφωνα με τη διαμορφωμένη λογική ασθενούς φωτός και αλλαγής.
Οι παρεχόμενες πληροφορίες παραμέτρων αναφέρουν το P8-16 ως το διάστημα λειτουργίας του δικτύου, με προεπιλογή 60 λεπτών, και το P8-17 ως την καθυστέρηση που σχετίζεται με την επιστροφή στην ηλιακή λειτουργία, με προεπιλογή 4 δευτερολέπτων. Επιβεβαιώστε την υποστηριζόμενη ακολουθία και τις προεπιλογές παραμέτρων σε σχέση με το εγχειρίδιο για το ακριβές μοντέλο και την έκδοση υλικολογισμικού πριν από τη θέση σε λειτουργία.
Για ένα σύστημα που χρησιμοποιεί εφεδρική πηγή εναλλασσόμενου ρεύματος, η διάταξη καλωδίωσης και εναλλαγής πρέπει να ακολουθεί το ισχύον διάγραμμα κυκλώματος. Επιβεβαιώστε εάν απαιτείται εξωτερικός εξοπλισμός μεταγωγής. Μην υποθέτετε ότι ο μετατροπέας εκτελεί μόνος του κάθε λειτουργία εναλλαγής πηγής.
Για κοινόχρηστα συστήματα παροχής νερού, άρδευσης και υδατοκαλλιέργειας, η λειτουργία της αντλίας μπορεί να εξαρτάται τόσο από τη στάθμη του νερού στη δεξαμενή αποθήκευσης όσο και από τη διαθεσιμότητα νερού στην πηγή. Οι αναφερόμενες παράμετροι PC10 παρέχουν λειτουργίες που σχετίζονται με την ανίχνευση στάθμης νερού, την παρακολούθηση υποφόρτωσης και τη διάγνωση βλαβών ανιχνευτή.
Οι παρεχόμενες πληροφορίες παραμέτρων προσδιορίζουν το P8-18 για την ανίχνευση στάθμης νερού AI, το P8-19 για το όριο πλήρους επιπέδου και το P8-20 για την καθυστέρηση ύπνου. Το διαμορφωμένο σήμα στάθμης και το κατώφλι καθορίζουν τον τρόπο με τον οποίο ανταποκρίνεται ο ηλεκτροκινητήρας στην κατάσταση του ρεζερβουάρ που παρακολουθείται. Ο τύπος του αισθητήρα, η καλωδίωση και η πραγματική ακολουθία ελέγχου πρέπει να ακολουθούν το ισχύον διάγραμμα καλωδίωσης και τις οδηγίες παραμέτρων.
Οι πληροφορίες προστασίας πηγής νερού χρησιμοποιούν P8-24 για το επίπεδο ανίχνευσης υποφόρτωσης, P8-25 για το χρόνο ανίχνευσης και P8-26 για τη ρύθμιση επαναφοράς. Αυτές οι παράμετροι είναι σχετικές όταν χρησιμοποιείται μείωση του φορτίου του κινητήρα για τον εντοπισμό πιθανής έλλειψης νερού ή σχετικής κατάστασης της αντλίας.
Η παρεχόμενη πηγή προσδιορίζει το P8-22 ως κατώφλι παρακολούθησης βλάβης ανιχνευτή και το E43 ως την αντίστοιχη ένδειξη σφάλματος ανιχνευτή. Επιβεβαιώστε τον ορισμό συναγερμού και τις συνθήκες ανίχνευσης στο σχετικό εγχειρίδιο μοντέλου κατά τη διαμόρφωση ή την αντιμετώπιση προβλημάτων του συστήματος.
Οι λειτουργίες στάθμης νερού και υποφόρτισης εξαρτώνται από τη σωστή επιλογή αισθητήρα, την εγκατάσταση και τις ρυθμίσεις παραμέτρων. Θα πρέπει να τεθούν σε λειτουργία και να ελεγχθούν υπό τις συνθήκες που καθορίζονται στην τεκμηρίωση του προϊόντος.
Οι παρεχόμενες πληροφορίες της σειράς PC10 αναφέρουν ότι οι εντολές του πίνακα και οι εντολές επικοινωνίας μπορούν να διατηρηθούν σε έναν κύκλο ισχύος. Η πραγματική συμπεριφορά επανεκκίνησης θα πρέπει να ελεγχθεί με βάση τη διαμορφωμένη πηγή εντολών, τις παραμέτρους επανεκκίνησης και τις απαιτήσεις ασφαλείας της εφαρμογής.
Το RS485 Modbus RTU αναφέρεται ως διεπαφή επικοινωνίας. Η πηγή προσδιορίζει την παράμετρο παρακολούθησης U0-49 ως κατάσταση λειτουργίας τροφοδοσίας, με το 0 να δείχνει τη λειτουργία του δικτύου και το 1 να δείχνει τη λειτουργία ηλιακής ενέργειας. Αυτές οι πληροφορίες μπορούν να χρησιμοποιηθούν από ένα συμβατό σύστημα παρακολούθησης αφού επιβεβαιωθεί ο ορισμός του μητρώου και οι διαθέσιμες τιμές κατάστασης στην ισχύουσα τεκμηρίωση επικοινωνίας.
Η απομακρυσμένη παρακολούθηση είναι χρήσιμη όταν ο ηλεκτροκινητήρας λειτουργεί σε δεξαμενή νερού, σταθμό άρδευσης ή άλλο χώρο όπου ο ελεγκτής δεν παρακολουθείται συνεχώς. Η ρύθμιση επικοινωνίας θα πρέπει να δοκιμαστεί για να επιβεβαιωθεί ότι η κατάσταση που εμφανίζεται ταιριάζει με την πραγματική κατάσταση λειτουργίας.
Στη λειτουργία γενικής χρήσης, ο μετατροπέας παρέχει έλεγχο κινητήρα μεταβλητής συχνότητας για συμβατό εξοπλισμό. Οι αναφερόμενες μέθοδοι ελέγχου είναι ο διανυσματικός έλεγχος χωρίς αισθητήρα (SVC) και ο έλεγχος V/F, με πρόσθετες λειτουργίες όπως ενσωματωμένο PID, ρυθμιζόμενη επιτάχυνση και επιβράδυνση, έλεγχος JOG και επικοινωνία Modbus RTU.
Η διαμόρφωση γενικής χρήσης μπορεί να ληφθεί υπόψη για συμβατές εφαρμογές όπως η αφυδάτωση ορυχείων, η καταστολή σκόνης λατομείου, οι αντλίες βιομηχανικής κυκλοφορίας και διεργασίας. Το μοντέλο πρέπει να ταιριάζει με το ονομαστικό ρεύμα του κινητήρα, τα χαρακτηριστικά φορτίου, τις απαιτήσεις επιτάχυνσης και το καθήκον λειτουργίας του κινητήρα.
Η παράμετρος P8-00 προσδιορίζεται στις παρεχόμενες πληροφορίες ως η παράμετρος επιλογής τρόπου λειτουργίας. Η λειτουργία πρέπει να διαμορφωθεί σύμφωνα με την πραγματική εφαρμογή και τις οδηγίες για το παρεχόμενο μοντέλο. Οποιαδήποτε αλλαγή μεταξύ της ηλιακής αντλίας και της λειτουργίας γενικής χρήσης πρέπει να ακολουθεί την προβλεπόμενη διαδικασία ρύθμισης παραμέτρων και θέσης σε λειτουργία.
Για άντληση γεώτρησης ή νερού ποταμού σε μια δεξαμενή διανομής, η ηλιακή λειτουργία του ηλεκτροκινητήρα και οι αναγραφόμενες λειτουργίες παρακολούθησης στάθμης μπορούν να θεωρηθούν ως μέρος του σχεδιασμού του συστήματος. Η βαθμολογία του κινητήρα, η κεφαλή άντλησης, ο απαιτούμενος όγκος νερού και ο έλεγχος στάθμης της δεξαμενής θα πρέπει να καθοριστούν πριν από την επιλογή του ηλεκτροκινητήρα.
Τα κοινόχρηστα συστήματα άρδευσης μπορούν να χρησιμοποιούν μια κεντρική αντλία για την παροχή πολλαπλών χωραφιών ή ζωνών άρδευσης. Η επιλογή πρέπει να αντικατοπτρίζει την απαιτούμενη ροή, τη συνολική δυναμική κεφαλή, το ημερήσιο πρόγραμμα λειτουργίας και τη διαθεσιμότητα ηλιακής ενέργειας ή ενέργειας δικτύου.
Οι αντλίες ανταλλαγής νερού και κυκλοφορίας σε χώρους υδατοκαλλιέργειας μπορούν να χρησιμοποιούν έλεγχο μεταβλητής συχνότητας όπου ο κινητήρας και η διάταξη της αντλίας είναι συμβατές. Το απαιτούμενο χρονοδιάγραμμα άντλησης και οι έλεγχοι διαχείρισης του νερού θα πρέπει να λαμβάνονται υπόψη μαζί με την παροχή ρεύματος της τοποθεσίας.
Στη λειτουργία γενικής χρήσης, ο ηλεκτροκινητήρας μπορεί να αξιολογηθεί για συμβατό εξοπλισμό άντλησης ορυχείων, διαχείρισης νερού λάκκου και καταστολής σκόνης. Επαληθεύστε τη βαθμολογία κινητήρα, τις συνθήκες φορτίου, τις περιβαλλοντικές απαιτήσεις και την απαιτούμενη μέθοδο ελέγχου για τη συγκεκριμένη εγκατάσταση.
Η διαμόρφωση γενικής χρήσης μπορεί να ληφθεί υπόψη για συμβατή κυκλοφορία νερού διεργασίας, αναπλήρωση πύργων ψύξης και άλλες εργασίες βιομηχανικής άντλησης. Η απαιτούμενη ροή, η πίεση λειτουργίας και τα χαρακτηριστικά κινητήρα θα πρέπει να αξιολογούνται ως μέρος του σχεδιασμού του συστήματος.
| Είδος | Προσδιορισμός |
|---|---|
| Ονομαστική συχνότητα | 50/60 Hz |
| Εύρος συχνοτήτων εισόδου | ±5% (47,5 έως 63 Hz) |
| Τάση εξόδου | 0 στην τάση εισόδου |
| Συχνότητα εξόδου | 0,1 έως 500 Hz |
| Μέγιστη συχνότητα | 0 έως 500 Hz (έλεγχος SVC και V/F) |
| Συχνότητα φορέα | 0,8 kHz έως 8 kHz, ρυθμίζεται αυτόματα για φόρτωση. υποστηρίζεται έως και 16 kHz |
| Ανάλυση συχνότητας | Ψηφιακή ρύθμιση 0,01 Hz; αναλογική ρύθμιση 0,025% της μέγιστης συχνότητας |
| Λειτουργία ελέγχου | Έλεγχος διανύσματος χωρίς αισθητήρα (SVC); Έλεγχος V/F |
| Ροπή εκκίνησης | 0,5 Hz / 150% (SVC) |
| Εύρος ταχύτητας | 1:100 (SVC) |
| Ακρίβεια σταθερότητας ταχύτητας | ±0,5% (SVC) |
| Ικανότητα υπερφόρτωσης | 150% ονομαστικό ρεύμα για 60 s. 170% για 12 δευτ. 190% για 1,5 δευτ |
| Ενίσχυση ροπής | Αυτόματη ενίσχυση ροπής. χειροκίνητη ενίσχυση 0,1% έως 30,0% |
| Καμπύλη V/F | Γραμμική, πολλαπλών σημείων και τετράγωνη καμπύλη (ισχύς 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| V/F διαχωρισμός | Πλήρης χωρισμός, μισός χωρισμός |
| Επιτάχυνση / επιβράδυνση | Γραμμική ή καμπύλη S, 0,0 έως 6500,0 s |
| Φρενάρισμα συνεχούς ρεύματος | Συχνότητα εκκίνησης 0,00 Hz έως τη μέγιστη συχνότητα. χρόνος 0,0 έως 36,0 δευτ. τρέχον 0,0% έως 100,0% |
| Έλεγχος JOG | Συχνότητα JOG 0,00 Hz έως τη μέγιστη συχνότητα (προεπιλογή 5 Hz). accel/decel 0,0 έως 6500,0 s |
| Ενσωματωμένο PID | Ναι, για πίεση, ροή ή θερμοκρασία κλειστού βρόχου χωρίς εξωτερικό ελεγκτή |
| AVR | Η τάση εξόδου παραμένει σταθερή όταν η τάση του δικτύου παρουσιάζει διακυμάνσεις |
| Τερματικά εισόδου | 5 ψηφιακές είσοδοι, το DI5 υποστηρίζει παλμούς υψηλής ταχύτητας έως 50 kHz. 1 αναλογική είσοδος 0-10 V ή 0-20 mA; 1 είσοδος ποτενσιόμετρου πληκτρολογίου |
| Ακροδέκτες εξόδου | 1 έξοδος παλμού υψηλής ταχύτητας έως 50 kHz. 1 έξοδος ρελέ? 1 αναλογική έξοδος 0-20 mA ή 0-10 V |
| Ανακοίνωση | RS485, Modbus RTU |
| Προστασία | Ανίχνευση βραχυκυκλώματος κινητήρα κατά την ενεργοποίηση, απώλεια φάσης εξόδου, υπερβολικό ρεύμα, υπερβολική τάση, υποτάση, υπερβολική θερμοκρασία, υπερφόρτωση, υποφόρτιση, αδύναμο φως |
| Θερμοκρασία λειτουργίας | -10°C έως 50°C. μειώνεται 1% ανά 1°C πάνω από 40°C |
| Θερμοκρασία αποθήκευσης | -20°C έως 60°C |
| Υγρασία | Κάτω από 95% RH, χωρίς συμπύκνωση |
| Υψόμετρο | Κάτω από 1000 μ. μειώνεται 1% ανά 100 m από 1000 έως 3000 m |
| Δόνηση | Κάτω από 5,9 m/s² (0,6 g) |
| Περίφραξη | IP20, επιτοίχια βάση ή ντουλάπι, κάθετη τοποθέτηση |
| Σύστημα διανομής | TN, TT |
| EMC / ασφάλεια | IEC 61800-3 (C3); IEC 61800-5-1 |
Το περίβλημα έχει βαθμολογία IP20 και δεν παρέχει προστασία από την είσοδο νερού. Ο ηλεκτροκινητήρας πρέπει να εγκατασταθεί σε κατάλληλο εσωτερικό ή προστατευτικό περιβάλλον με επαρκή αερισμό και σύμφωνα με τις απαιτήσεις θερμοκρασίας, υγρασίας και εγκατάστασης.
Οι παρεχόμενες διαμορφώσεις αναφοράς καθορίζουν τρεις συμβολοσειρές των 18 μονάδων με ισχύ 250 Wp ή τρεις συμβολοσειρές των 15 μονάδων με ονομαστική ισχύ 300 Wp. Αυτές οι διατάξεις αντιστοιχούν σε 54 μονάδες ή 45 μονάδες, αντίστοιχα, και σε μια υπολογιζόμενη ονομαστική ισχύ συστοιχίας 13,5 kWp και στις δύο περιπτώσεις. Η τελική σχεδίαση της στοιχειοσειράς πρέπει να επαληθευτεί με βάση το φύλλο δεδομένων της μονάδας, την ελάχιστη θερμοκρασία της τοποθεσίας και τα όρια τάσης DC του μετατροπέα.
Οι παρεχόμενες προδιαγραφές αναφέρουν μέγιστο επίπεδο θορύβου 65 dBA. Το εάν απαιτείται πρόσθετη ακουστική επεξεργασία εξαρτάται από τη θέση εγκατάστασης, την ακουστική του δωματίου, τον εξοπλισμό λειτουργίας και τις ισχύουσες απαιτήσεις θορύβου. Λάβετε υπόψη το περιβάλλον εγκατάστασης όταν τοποθετείτε τη μονάδα σε ένα κατειλημμένο κτίριο ή κλειστό δωμάτιο εξοπλισμού.
Η διαμόρφωση γενικής χρήσης πρέπει να ταιριάζει με το συνολικό φορτίο και την υποστηριζόμενη μέθοδο ελέγχου. Για εφαρμογές διανυσματικού ελέγχου, επιβεβαιώστε την ισχύουσα διάταξη κινητήρα στο εγχειρίδιο. Η λειτουργία πολλών κινητήρων από έναν ηλεκτροκινητήρα απαιτεί το συνδυασμένο ρεύμα να παραμένει εντός της ονομαστικής ισχύος του κινητήρα και κάθε κινητήρας να έχει την κατάλληλη προστασία υπερφόρτωσης. Ακολουθήστε τις οδηγίες του κατασκευαστή για την επιλεγμένη λειτουργία ελέγχου.
Οι παρεχόμενες πληροφορίες προσδιορίζουν την παράμετρο παρακολούθησης U0-49 ως ένδειξη λειτουργίας τροφοδοσίας, με το 0 να αντιπροσωπεύει τη λειτουργία του δικτύου και το 1 να αντιπροσωπεύει τη λειτουργία ηλιακής ενέργειας. Η παράμετρος μπορεί να διαβαστεί μέσω Modbus RTU όπου υποστηρίζεται. Επιβεβαιώστε τον ορισμό του μητρώου και τις ρυθμίσεις επικοινωνίας σε σχέση με το ισχύον εγχειρίδιο πριν το ενσωματώσετε σε ένα σύστημα απομακρυσμένης παρακολούθησης.
Διατηρήστε την ψύκτρα και τον ανεμιστήρα ψύξης μακριά από σκόνη, επιθεωρήστε τους ακροδέκτες και τις συνδέσεις καλωδίων σύμφωνα με το πρόγραμμα συντήρησης και παρακολουθήστε τη θερμοκρασία περιβάλλοντος και τον αερισμό. Το αναφερόμενο εύρος θερμοκρασίας λειτουργίας είναι -10°C έως 50°C, με υποβάθμιση πάνω από 40°C. Η παρεχόμενη καθοδήγηση υψομέτρου καθορίζει επίσης την υποβάθμιση πάνω από 1000 m. Ακολουθήστε τις ακριβείς οδηγίες του μοντέλου για τα διαστήματα επιθεώρησης και τις διαδικασίες συντήρησης.
Όχι. Οι παρεχόμενες πληροφορίες της σειράς PC10 παραθέτουν τη λειτουργία ηλιακής αντλίας και τη λειτουργία μετατροπέα γενικής χρήσης. Η λειτουργία ηλιακής αντλίας περιλαμβάνει MPPT και τις τεκμηριωμένες λειτουργίες προστασίας που σχετίζονται με την άντληση, ενώ η λειτουργία γενικής χρήσης υποστηρίζει έλεγχο κινητήρα SVC ή V/F, PID και Modbus RTU. Η παράμετρος P8-00 προσδιορίζεται ως η παράμετρος επιλογής τρόπου λειτουργίας. Επιβεβαιώστε την επιτρεπόμενη ρύθμιση και τη διαδικασία αλλαγής λειτουργίας στο εγχειρίδιο για το συγκεκριμένο μοντέλο.
