Σταθμός φόρτισης ηλεκτρικού αυτοκινήτου Dual-Gun

Σχεδιασμένος για διαμορφώσεις 7 kW έως 22 kW ανά όπλο, ο ποιοτικός σταθμός φόρτισης ηλεκτρικών αυτοκινήτων Dual-Gun του εργοστασίου CSIVEI εξυπηρετεί απευθείας δύο παρακείμενες θέσεις στάθμευσης από ένα πλαίσιο, μειώνοντας στο μισό τον αριθμό των μονάδων τοίχου που απαιτούνται ανά σειρά στάθμευσης.

Η ενσωματωμένη δυναμική διαχείριση φορτίου δίνει αυτόματα προτεραιότητα σε ένα αυτοκίνητο όταν είναι μόνο του και κατανέμει ομοιόμορφα τη χωρητικότητα όταν και τα δύο φορτίζονται.

Κάθε όπλο λειτουργεί ως ανεξάρτητο σημείο φόρτισης με τον δικό του μετρητή ενέργειας, συσκευή ανάγνωσης RFID και ταυτότητα υποστήριξης OCPP 1.6J, επιτρέποντας ξεχωριστή χρέωση και έλεγχο πρόσβασης ανά θέση.

Το περίβλημα από χάλυβα με επίστρωση πούδρας με πιστοποίηση IP55 αντέχει σε εξωτερικές συνθήκες από -30°C έως +55°C, με ηλεκτρονικά εξαρτήματα με κατάλληλη επίστρωση για υγρά ή σκονισμένα περιβάλλοντα. Δύο καλώδια τύπου 2 μήκους 5 μέτρων με αποκλειστικές πλαϊνές θήκες κρατούν τους συνδέσμους τακτοποιημένους και μακριά από το έδαφος. Ολοκληρωμένη ηλεκτρική ασφάλεια — συμπεριλαμβανομένης της προστασίας υπολειπόμενου ρεύματος ευαίσθητης στο DC τύπου A + 6 mA, της προστασίας από υπερένταση και υπερτάσεις — εφαρμόζεται ανεξάρτητα σε κάθε έξοδο.

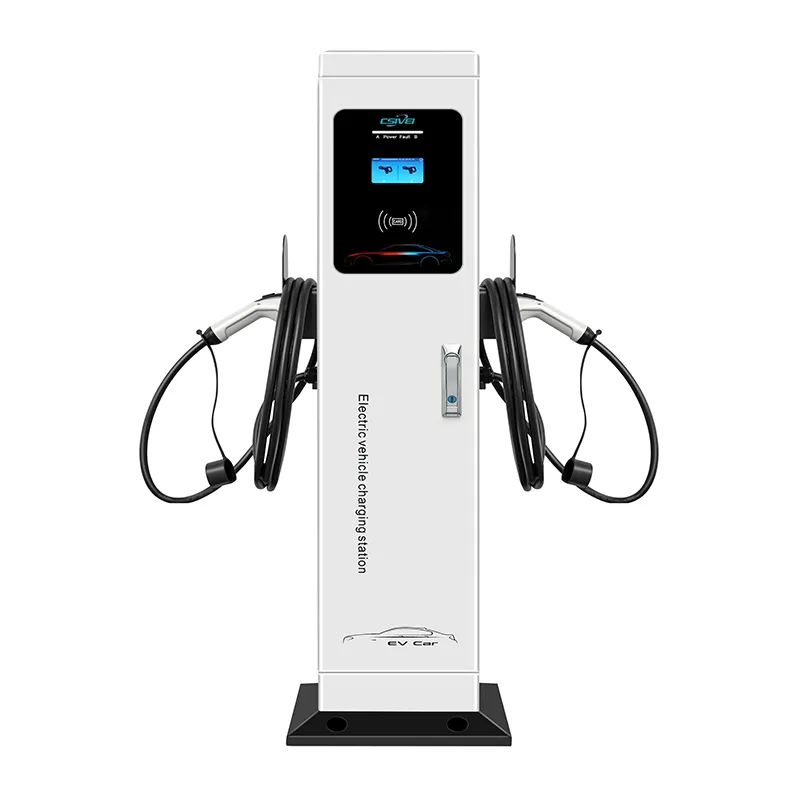

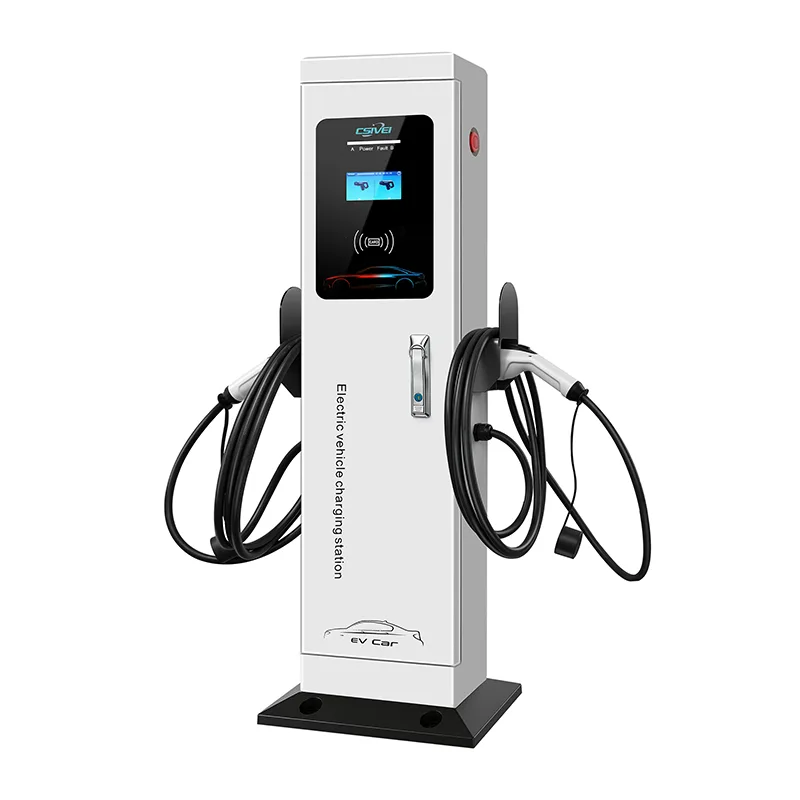

Για τοποθεσίες χωρίς κατάλληλους τοίχους, μια προαιρετική στήλη βάθρου επιτρέπει στην ίδια μονάδα να αναπτυχθεί ως ένας λεπτός ανεξάρτητος φορτιστής, ενοποιώντας τις προδιαγραφές του προϊόντος σε κάθε τοποθεσία.

Εφαρμογές προϊόντων

Όταν μετράει κάθε τετραγωνικό μέτρο τοίχου και δαπέδου, ο σταθμός φόρτισης ηλεκτρικού αυτοκινήτου Dual-Gun διπλασιάζει τη χωρητικότητα φόρτισης από ένα μόνο σημείο τοποθέτησης. Είναι η λογική επιλογή για ζευγαρωμένους χώρους στάθμευσης όπου ο χώρος, η ηλεκτρική χωρητικότητα και ο προϋπολογισμός πρέπει να βελτιστοποιηθούν.

Οικιστικές Κοινότητες & Συγκροτήματα Διαμερισμάτων

Σε κοινόχρηστο υπόγειο ή στεγασμένο χώρο στάθμευσης, οι κάτοικοι με δύο παρακείμενους κόλπους μπορούν να μοιράζονται έναν φορτιστή διπλού πιστολιού τοποθετημένο σε μια κεντρική στήλη ή πλευρικό τοίχωμα. Κάθε χρήστης έχει ένα αποκλειστικό όπλο συνδεδεμένο με την προσωπική του κάρτα RFID και τον λογαριασμό χρέωσης. Το κτίριο αποκτά μέγιστη κάλυψη EV από ελάχιστες ηλεκτρικές διαδρομές, ενώ η δυναμική εξισορρόπηση φορτίου διατηρεί τη συνολική ζήτηση με ασφάλεια εντός του ορίου προσφοράς του κτιρίου.

Χώρος εργασίας & Επιχειρηματικό Πάρκο Στάθμευση εργαζομένων

Οι εργοδότες μπορούν να εξυπηρετήσουν οχήματα δύο εργαζομένων ανά φορτιστή, μειώνοντας δραματικά τον αριθμό των επιτοίχιων μονάδων κατά μήκος της περιμέτρου του χώρου στάθμευσης. Το προσωπικό συνδέεται για όλη την εργάσιμη ημέρα και ο φορτιστής μοιράζεται έξυπνα την ισχύ. Η πλατφόρμα OCPP επιτρέπει στην εταιρεία να προσφέρει χρέωση ως δωρεάν ευκολία ή χρέωση ανά χρήστη, όλα τα οποία διαχειρίζονται εξ αποστάσεως.

Χώροι λιανικής, φιλοξενίας και αναψυχής

Τα ξενοδοχεία, τα εμπορικά κέντρα και τα γυμναστήρια μπορούν να παρέχουν φόρτιση επισκεπτών σε δύο σηματοδοτημένες θέσεις από μια ενιαία επιτοίχια μονάδα κοντά στην είσοδο ή κατά μήκος ενός τοίχου στο κατάστρωμα στάθμευσης. Η καθαρή, συμπαγής εγκατάσταση αφήνει περισσότερο χώρο στους τοίχους για σήμανση ή πρόσβαση πεζών. Οι επισκέπτες ξεκινούν μια συνεδρία μέσω κωδικού QR ή κάρτας-κλειδιού ξενοδοχείου και κάθε θέση χρεώνεται ανεξάρτητα.

Fleet Base & Car-Share Hubs

Οι μικροί στόλοι — όπως τα φορτηγά παράδοσης ή τα δοχεία κοινής χρήσης αυτοκινήτων — που επιστρέφουν σε μια αποθήκη με περιμετρικούς τοίχους ή δομικές κολώνες μπορούν να χρησιμοποιήσουν φορτιστές τοίχου διπλού πυροβόλου για την εξυπηρέτηση δύο οχημάτων ανά μονάδα. Η προγραμματισμένη φόρτιση μέσω του backend κλιμακώνει τις συνεδρίες κατά τη διάρκεια της νύχτας του στόλου, μειώνοντας το φορτίο αιχμής. Η απλή εγκατάσταση επιτοίχιας βάσης αποφεύγει τους κινδύνους από το ταξίδι και την ακαταστασία στις περιοχές κίνησης του οχήματος.

Μικτές τοποθεσίες τοίχου και βάθρου

Για επιφανειακές παρτίδες χωρίς τοίχους, το προαιρετικό κιτ βάσης επιτρέπει την ανάπτυξη πανομοιότυπων φορτιστών διπλού πιστολιού σε λεπτές κολώνες μεταξύ των ζευγών θέσεων. Ένα μεμονωμένο έργο μπορεί να χρησιμοποιεί επιτοίχιες μονάδες κατά μήκος των άκρων του κτιρίου και μονάδες βάθρου σε ανοιχτές σειρές, όλες τις οποίες διαχειρίζονται ως μια ομοιόμορφη οικογένεια φορτιστών. Αυτό μειώνει την πολυπλοκότητα των προμηθειών και την ποικιλομορφία των ανταλλακτικών.

Τεχνική βαθιά κατάδυση

Το ποιοτικό Dual-Gun Electric Car Charger Station ενσωματώνει δύο ανεξάρτητα, πλήρως μετρημένα σημεία φόρτισης σε ένα συμπαγές πλαίσιο, σχεδιασμένο για αποτελεσματική εγκατάσταση και μακροπρόθεσμη αξιοπιστία.

Δικαναλική Ευφυής Διανομή Ισχύος

Ένας ενσωματωμένος ελεγκτής παρακολουθεί τη συνολική διαθέσιμη χωρητικότητα δικτύου και τη ζήτηση σε πραγματικό χρόνο και των δύο συνδεδεμένων οχημάτων. Κάθε όπλο συμμορφώνεται με το IEC 61851-1 Mode 3, με ανεξάρτητη επικοινωνία Control Pilot. Όταν φορτίζονται και τα δύο αυτοκίνητα, το σύστημα διαχωρίζει δυναμικά το ονομαστικό ρεύμα — για παράδειγμα, μια τριφασική παροχή 32Α παρέχει 11 kW ανά πιστόλι ταυτόχρονα. Εάν είναι συνδεδεμένο μόνο ένα όχημα, τα πλήρη 22 kW (ή 7 kW, ανάλογα με το μοντέλο) κατευθύνονται σε αυτήν τη μοναδική έξοδο. Ο στατικός διαχωρισμός ή η εκχώρηση βάσει προτεραιότητας μπορεί επίσης να διαμορφωθεί μέσω του backend.

Ανεξάρτητη μέτρηση, πρόσβαση και έλεγχος

Κάθε έξοδος φόρτισης έχει τον δικό της μετρητή ενέργειας πιστοποιημένο με MID (προαιρετικό) και συσκευή ανάγνωσης RFID ISO 14443. Αυτό σημαίνει ότι δύο χρήστες μπορούν να ελέγξουν την ταυτότητα, να ξεκινήσουν και να πληρώσουν για τη χρέωση ανεξάρτητα, χωρίς παρεμβολές. Η πλακέτα ελέγχου αντιμετωπίζει κάθε πιστόλι ως ξεχωριστό σημείο φόρτισης OCPP, παρέχοντας αρχεία καταγραφής συναλλαγών ανά θέση, απομακρυσμένη έναρξη/διακοπή και διαγνωστικά σφάλματα.

Πολυεπίπεδη ηλεκτρική ασφάλεια ανά κόλπο

Κάθε έξοδος επωφελείται από μια αποκλειστική συσκευή υπολειπόμενου ρεύματος τύπου Α συν 6mA ευαίσθητη στο DC προστασία σύμφωνα με το IEC 62955, εξασφαλίζοντας ασφαλή αποσύνδεση ακόμη και σε περίπτωση ομαλής διαρροής DC. Η προστασία υπερέντασης, υπέρτασης και υπέρτασης είναι διπλά για κάθε πιστόλι. Εάν παρουσιαστεί σφάλμα στη μία πλευρά, μόνο αυτή η συνεδρία τερματίζεται. ο άλλος συνεχίζει ανεπηρέαστος. Η διακοπή έκτακτης ανάγκης του μπροστινού πίνακα με δυνατότητα κλειδώματος απομονώνει μηχανικά και τις δύο εξόδους ταυτόχρονα.

Υλικό και Περιβαλλοντική Ανθεκτικότητα

Το περίβλημα είναι κατασκευασμένο από γαλβανισμένο χάλυβα με επίστρωση σκόνης σταθεροποιημένης με υπεριώδη ακτινοβολία, με βαθμολογία IP55 και IK10. Τοποθετείται με ασφάλεια σε σκυρόδεμα, τούβλα ή δομικό χάλυβα χρησιμοποιώντας ένα βραχίονα πολλαπλών σημείων που έχει σχεδιαστεί για να κρατά το βάρος κοντά στον τοίχο. Η μονάδα λειτουργεί από -30°C έως +55°C. Τα εσωτερικά ηλεκτρονικά είναι κατάλληλα επικαλυμμένα και ο φιλτραρισμένος σχεδιασμός εξαερισμού αποτρέπει την κατάποση σκόνης ενώ επιτρέπει τη διάχυση της θερμότητας.

Διεπαφή χρήστη και έξυπνη συνδεσιμότητα

Ένας δακτύλιος κατάστασης LED υψηλής ορατότητας ανά όπλο παρέχει στους οδηγούς άμεση οπτική επιβεβαίωση. Οι επιλογές συνδεσιμότητας περιλαμβάνουν Wi-Fi, Ethernet και 4G, με βασική υποστήριξη OCPP 1.6J/2.0.1. Η τοπική προσωρινή αποθήκευση εκτός σύνδεσης διασφαλίζει ότι δεν χάνονται δεδομένα συναλλαγής. Το σύστημα υποστηρίζει έξυπνα προγράμματα φόρτισης, ενσωμάτωση ηλιακής ιδιοκατανάλωσης μέσω Modbus RTU/TCP και δυναμική διαχείριση φορτίου σε πολλούς φορτιστές σε μια τοποθεσία.

Διαχείριση καλωδίων και εργονομία

Κάθε πιστόλι διαθέτει δεμένο καλώδιο τύπου 2 μήκους 5 μέτρων (διατίθεται Τύπος 1) με εργονομικό βύσμα. Οι ανεξάρτητες πλαϊνές θήκες κρατούν και τα δύο καλώδια μακριά από το δάπεδο όταν δεν χρησιμοποιούνται, μειώνοντας τους κινδύνους φθοράς και τριβής. Η τοποθέτηση της θήκης οδηγεί τα καλώδια καθαρά μακριά από τις πόρτες του οχήματος.

Προαιρετική μετατροπή βάθρου

Για ανάπτυξη μακριά από τοίχους, προσφέρεται στήλη βάθρου από γαλβανισμένο χάλυβα. Χρησιμοποιεί την ίδια διεπαφή τοποθέτησης με την τοποθέτηση σε τοίχο, χωρίς να απαιτούνται εσωτερικές τροποποιήσεις. Το βάθρο ενσωματώνει τη δρομολόγηση καλωδίων και μια στιβαρή πλάκα δαπέδου, επιτρέποντας σε ένα μοντέλο μόνο φορτιστή να εξυπηρετεί κάθε διάταξη στάθμευσης σε μια τοποθεσία.

Συχνές Ερωτήσεις

Ε1: Μπορούν και τα δύο όπλα να φορτίσουν στη μέγιστη ονομαστική ισχύ ταυτόχρονα;

Ναι και όχι — εξαρτάται από την ηλεκτρική σας παροχή. Εάν η παροχή είναι επαρκής για το άθροισμα και των δύο όπλων, μπορούν να φορτιστούν ταυτόχρονα με πλήρη ισχύ. Ωστόσο, στις περισσότερες εγκαταστάσεις με περιορισμένη παροχή (π.χ. τριφασικό 32Α για ένα μοντέλο όπλου 22 kW), η δυναμική διαχείριση φορτίου διαχωρίζει την ισχύ — συνήθως 11 kW ανά πιστόλι όταν και τα δύο είναι κατειλημμένα. Όταν μόνο ένα όχημα είναι συνδεδεμένο στην πρίζα, παίρνει τα πλήρη 22 kW.

Ε2: Οι δύο πρίζες φόρτισης χρεώνονται ανεξάρτητα;

Απολύτως. Κάθε όπλο έχει το δικό του μετρητή ενέργειας και το δικό του αναγνωριστικό σημείου OCPP. Η πλατφόρμα υποστήριξης θα δει δύο ξεχωριστά σημεία χρέωσης, επιτρέποντάς σας να ορίσετε διαφορετικά τιμολόγια, λίστες πρόσβασης χρηστών και λογαριασμούς χρέωσης για κάθε θέση.

Ε3: Τι συμβαίνει εάν η μία πλευρά έχει σφάλμα ενώ η άλλη φορτίζει;

Η ασφάλεια είναι πλήρως ανεξάρτητη. Ένα σφάλμα στο Gun A θα τερματίσει μόνο αυτή τη συνεδρία. Το Gun B συνεχίζει να φορτίζει χωρίς διακοπή. Το κουμπί διακοπής έκτακτης ανάγκης απομονώνει μηχανικά και τα δύο εάν χρειάζεται.

Ε4: Τι είδους τοίχο χρειάζομαι για εγκατάσταση;

Ο βραχίονας έχει σχεδιαστεί για κολώνες από συμπαγές σκυρόδεμα, τούβλα ή δομικό χάλυβα. Παρέχουμε ένα πλήρες πρότυπο στερέωσης και προδιαγραφές αγκύρωσης. Εάν δεν υπάρχει διαθέσιμος κατάλληλος τοίχος, το προαιρετικό κιτ βάσης τον μετατρέπει σε ανεξάρτητο φορτιστή.

Ε5: Μπορεί αυτός ο σταθμός φόρτισης ηλεκτρικού αυτοκινήτου Dual-Gun να χρησιμοποιηθεί σε εξωτερικούς χώρους;

Ναί. Οι βαθμολογίες IP55 και IK10 σημαίνουν ότι είναι κατασκευασμένο για μόνιμη εξωτερική έκθεση, βροχή, σκόνη και υπεριώδη ακτινοβολία. Λειτουργεί σε θερμοκρασίες από -30°C έως +55°C, καθιστώντας το κατάλληλο για σχεδόν οποιοδήποτε κλίμα.

Ε6: Πώς λειτουργεί η επιλογή βάθρου;

Το βάθρο είναι μια στήλη τοποθετημένη στο δάπεδο στην οποία συνδέεται η ίδια μονάδα φορτιστή. Δεν απαιτούνται εσωτερικές αλλαγές υλικού. Είναι ιδανικό για ανοιχτούς χώρους στάθμευσης και σας επιτρέπει να συνδυάζετε φορτιστές τοίχου και βάθρου σε ένα έργο χρησιμοποιώντας έναν και μόνο τύπο προϊόντος.

Ε7: Τι συντήρηση απαιτείται;

Η τακτική συντήρηση περιλαμβάνει μια ετήσια επιθεώρηση των καλωδίων, των συνδέσμων και του περιβλήματος. Το μπροστινό κάλυμμα ανοίγει για πλήρη πρόσβαση και ο αρθρωτός σχεδιασμός σημαίνει ότι εξαρτήματα όπως οι πλακέτες RFID ή τα ρελέ μπορούν να αντικατασταθούν γρήγορα. Το να έχετε δύο πιστόλια σε μια μονάδα σημαίνει λιγότερο συνολικό υλικό για σέρβις σε σύγκριση με δύο ξεχωριστούς φορτιστές με ένα όπλο.

Ε8: Μπορώ να το ενσωματώσω με τους ηλιακούς μου συλλέκτες ή το σύστημα διαχείρισης ενέργειας;

Ναί. Ο φορτιστής υποστηρίζει έξυπνα προφίλ φόρτισης Modbus RTU/TCP και OCPP. Μπορεί να φορτίζει μόνο όταν υπάρχει διαθέσιμο πλεόνασμα ηλιακής ενέργειας ή να ακολουθεί ένα χρονοδιάγραμμα για την αποφυγή χρεώσεων αιχμής.

Προβολή πελατών

Ένας σύγχρονος οικιστικός πύργος — Βελτιστοποίηση περιορισμένου υπόγειου χώρου στάθμευσης

Φόντο

Ένα πολυώροφο κτίριο κατοικιών σε ένα πυκνό κέντρο πόλης προσέφερε δύο επίπεδα υπόγειου πάρκινγκ για τα 150 διαμερίσματά του. Η επιτροπή των ιδιοκτητών ήθελε να προσθέσει χρέωση EV για τους κατοίκους, αλλά το γκαράζ είχε ήδη διατεθεί πλήρως με σφιχτές θέσεις δίπλα-δίπλα. Η απώλεια οποιουδήποτε χώρου στάθμευσης λόγω φόρτισης της υποδομής ήταν αποκλείεται.

Η Πρόκληση

Η διάταξη του χώρου στάθμευσης αποτελούνταν από στενούς κόλπους τοποθετημένους ανά ζεύγη κατά μήκος δομικών κολόνων και περιμετρικών τοίχων. Οι επιδαπέδιοι φορτιστές ήταν αδύνατον - θα φράξουν τις πόρτες ή θα καταπατούσαν το ήδη ελάχιστο πλάτος του διαδρόμου. Οι φορτιστές τοίχου με ένα πιστόλι θα απαιτούσαν μία μονάδα ανά θήκη, δηλαδή δύο φυσικούς φορτιστές, δύο καλώδια τροφοδοσίας και δύο σημεία τοποθέτησης στον τοίχο για κάθε ζεύγος γειτονικών θέσεων. Το ηλεκτρικό δωμάτιο είχε επίσης περιορισμένη πλεονάζουσα χωρητικότητα, καθιστώντας τη διαχείριση του φορτίου κρίσιμη.

Γιατί να επιλέξετε σταθμό φόρτισης ηλεκτρικού αυτοκινήτου Dual-Gun;

Η σχεδίαση ζευγαρωμένης θήκης ταίριαζε τέλεια με την ιδέα dual-gun. Τοποθετώντας έναν φορτιστή τοίχου διπλού πυροβόλου στη στήλη μεταξύ δύο παρακείμενων θέσεων, το κτίριο θα μπορούσε να εξυπηρετήσει δύο οχήματα από μια ενιαία ηλεκτρική τροφοδοσία και ένα μόνο σημείο στήριξης. Αυτό μείωσε αμέσως στο μισό τον αριθμό των φορτιστών, των τροφοδοτικών τροφοδοσίας και των στηριγμάτων τοίχου που απαιτούνται σε σύγκριση με τις μονάδες με ένα πιστόλι.

Η δυναμική κοινή χρήση φορτίου έλυσε το πρόβλημα χωρητικότητας. Ακόμη και τις ώρες αιχμής όταν οι γείτονες επέστρεφαν στο σπίτι περίπου την ίδια ώρα, ο φορτιστής μοίραζε την παροχή 32Α μεταξύ των δύο αυτοκινήτων, διατηρώντας το συνολικό φορτίο προβλέψιμο. Εάν ένας κάτοικος ήταν μακριά, ο άλλος είχε την πλήρη ταχύτητα φόρτισης.

Ο έλεγχος πρόσβασης ήταν ανά όπλο: κάθε κάτοικος είχε μια κάρτα RFID συνδεδεμένη με τον λογαριασμό του διαμερίσματός του. Το backend του OCPP τους τιμολόγησε απευθείας για δική τους κατανάλωση, καθιστώντας το τόσο δίκαιο όσο μεμονωμένοι μετρητές ηλεκτρικής ενέργειας.
