Οικιακός φορτιστής EV Single-Gun 7KW

Κατασκευασμένος για ονομασίες ισχύος 7 kW (μονοφασικός) έως 22 kW (τριφασικός), ο εργοστασιακός οικιακός φορτιστής EV Single-Gun 7KW της CSIVEI εγκαθίσταται απευθείας σε τοίχους, κολώνες ή δομικές κολώνες — εξαλείφοντας τις απαιτήσεις χώρου στο έδαφος και διατηρώντας ανεμπόδιστα τις περιοχές στάθμευσης. Το κομψό περίβλημα με βαθμολογία IP55 φιλοξενεί μια υποδοχή τύπου 2 με ενσωματωμένη θήκη καλωδίου, διατηρώντας το καλώδιο φόρτισης τακτοποιημένο και μακριά από το έδαφος. Οι χρήστες πραγματοποιούν έλεγχο ταυτότητας μέσω του ενσωματωμένου αναγνώστη RFID ή μιας συνοδευτικής εφαρμογής smartphone, ενώ η συνδεσιμότητα OCPP 1.6J συνδέει τον φορτιστή με μεγάλες πλατφόρμες υποστήριξης για απομακρυσμένη παρακολούθηση, αναφορά περιόδων σύνδεσης και δυναμική διαχείριση φορτίου. Η πλήρης ηλεκτρική ασφάλεια παρέχεται μέσω προστασίας υπολειπόμενου ρεύματος ευαίσθητου στο DC τύπου A + 6mA, διασφαλίσεων υπερέντασης και υπέρτασης και λειτουργίας διακοπής έκτακτης ανάγκης. Για χώρους χωρίς κατάλληλους τοίχους, ένα προαιρετικό επιδαπέδιο εξάρτημα βάσης μετατρέπει την ίδια μονάδα σε έναν κομψό φορτιστή τοποθετημένο σε στήλη χωρίς εσωτερικές τροποποιήσεις. Είτε πρόκειται για ιδιωτική κατοικία, χώρο στάθμευσης εργαζομένων ή χώρο στάθμευσης επισκεπτών, ο οικιακός φορτιστής EV Single-Gun 7KW προσφέρει αξιόπιστη φόρτιση κατά τη διάρκεια της νύχτας και στο χώρο εργασίας με ελάχιστη πολυπλοκότητα υποδομής.

Εφαρμογές προϊόντων

Για τοποθεσίες όπου η απλότητα, το χαμηλό κόστος και η απόδοση χώρου είναι καθοριστικής σημασίας, ο οικιακός φορτιστής EV Single-Gun 7KW παρέχει ένα διακριτικό σημείο φόρτισης στον τοίχο. Μπορεί να εγκατασταθεί σε υπάρχουσες κατασκευές ή να αναπτυχθεί με προαιρετικό βάθρο για μέγιστη ευελιξία.

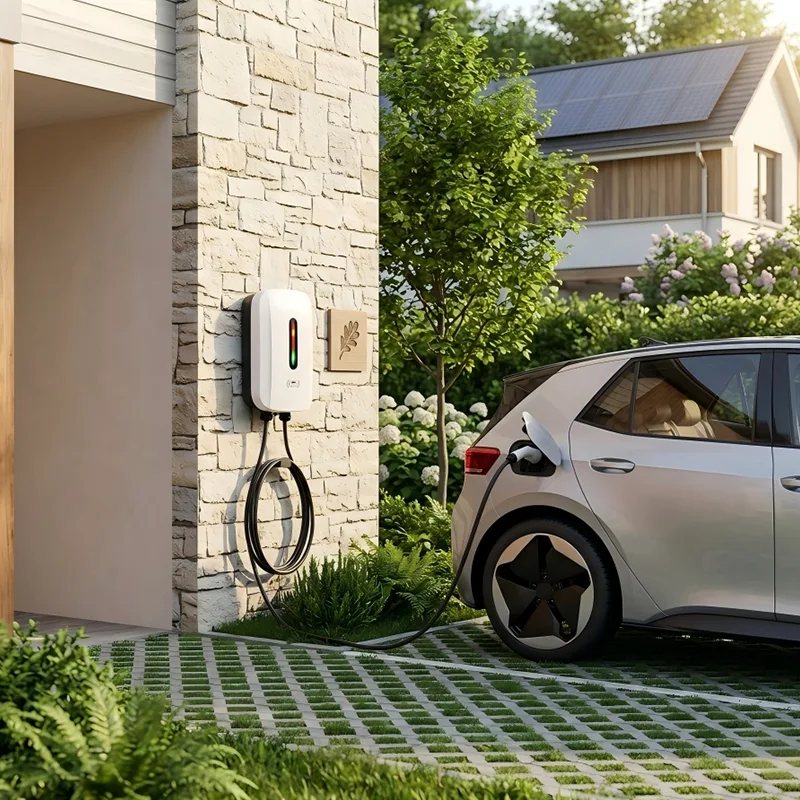

Ιδιωτικές Κατοικίες & Γκαράζ

Οι ιδιοκτήτες σπιτιού με αποκλειστικό χώρο στάθμευσης εκτός δρόμου μπορούν να τοποθετήσουν αυτόν τον φορτιστή σε τοίχο γκαράζ ή εξωτερικό τοίχο σπιτιού. Παρέχει πλήρη φόρτιση κατά τη διάρκεια της νύχτας στα 7 kW ή έως και 22 kW για συμβατά οχήματα, χρησιμοποιώντας μια τυπική οικιακή παροχή ηλεκτρικής ενέργειας. Το λεπτό προφίλ διατηρεί την εγκατάσταση τακτοποιημένη, ενώ το RFID ή ο έλεγχος εφαρμογής περιορίζει τη χρήση στα μέλη της οικογένειας.

Διαμέρισμα & Συγκρότημα Πάρκινγκ

Τα κτίρια πολλαπλών κατοικιών μπορούν να εκχωρήσουν επιτοίχιους φορτιστές σε μεμονωμένους κατοίκους σε αποκλειστικό υπόγειο ή στεγασμένους χώρους στάθμευσης. Ο φορτιστής τοποθετείται εύκολα σε τσιμεντένιες κολώνες ή διαχωριστικούς τοίχους. Η ενσωμάτωση με το backend OCPP του κτιρίου επιτρέπει τη χρέωση ενέργειας ανά κάτοικο και την εξισορρόπηση φορτίου σε πολλές μονάδες, διασφαλίζοντας ότι η κύρια παροχή του κτιρίου δεν υπερφορτώνεται ποτέ.

Χρέωση εργαζομένων στο χώρο εργασίας

Τα γραφεία και τα επιχειρηματικά πάρκα μπορούν να παρέχουν χρέωση EV ως πολύτιμο προνόμιο εργαζομένων χωρίς να θυσιάζονται οι χώροι στάθμευσης. Οι επιτοίχιες μονάδες κατά μήκος της περιμέτρου ενός χώρου στάθμευσης αυτοκινήτων ή σε δομικές κολώνες εξυπηρετούν έναν αποκλειστικό χώρο η καθεμία. Οι εργαζόμενοι συνδέονται κατά τη διάρκεια της εργάσιμης ημέρας και οι λειτουργίες έξυπνου προγραμματισμού του φορτιστή μπορούν να δώσουν προτεραιότητα στη φόρτιση κατά τη διάρκεια των ωρών παραγωγής ηλιακής ενέργειας ή των παραθύρων τιμολογίων εκτός αιχμής.

Χρέωση επισκεπτών λιανικής & φιλοξενίας

Τα ξενοδοχεία, τα εστιατόρια και τα εμπορικά κέντρα μπορούν να προσθέσουν χρέωση EV επισκεπτών με ελάχιστη διακοπή. Η επιτοίχια τοποθέτηση τοποθετεί το φορτιστή τακτοποιημένα στην κορυφή ενός χώρου στάθμευσης πελατών. Ο φορτιστής μπορεί να διαμορφωθεί για δωρεάν πρόσβαση με μια κάρτα-κλειδί προσωπικού ή για συνεδρίες επί πληρωμή μέσω ενός κωδικού QR, όλα διαχειριζόμενα μέσω μιας τυπικής πλατφόρμας OCPP.

Ανάπτυξη βάθρου για ανοιχτές παρτίδες

Σε υπαίθριους χώρους στάθμευσης χωρίς τοίχους, το προαιρετικό κιτ βάσης μετατρέπει την ίδια επιτοίχια μονάδα σε έναν λεπτό, ανεξάρτητο φορτιστή. Αυτό είναι ιδανικό για προαστιακά πάρκα λιανικής, στάθμευση επισκεπτών σε κέντρα αναψυχής και δρόμους όπου η τοποθέτηση σε τοίχο δεν είναι πρακτική. Η μικτή χρήση διαμορφώσεων τοίχου και βάθρου σε μία τοποθεσία μειώνει την πολυπλοκότητα των προμηθειών.

Τεχνική βαθιά κατάδυση

Ο οικιακός φορτιστής EV Single-Gun 7KW συνδυάζει ένα συμπαγές περίβλημα με βαθμολογία IP55 με προηγμένα ηλεκτρονικά ελέγχου και πλήρη συνδεσιμότητα, καθιστώντας τον ένα ευέλικτο δομικό στοιχείο για οποιοδήποτε δίκτυο φόρτισης EV.

Αποτελεσματική παροχή ισχύος και συμμόρφωση

Ο φορτιστής παρέχει μονοφασικό 7kW (230V, 32A) ή τριφασικό 11kW/22kW (400V, 16A/32A) σύμφωνα με το IEC 61851-1 Mode 3. Ο ενσωματωμένος ελεγκτής χειρίζεται την επικοινωνία Control Pilot, προσαρμόζοντας το μέγιστο ρεύμα που είναι διαθέσιμο στο φορτιστή του οχήματος. Η μονάδα είναι προδιαμορφωμένη για το πρότυπο τοπικού δικτύου, με ρυθμιζόμενη μέγιστη ρύθμιση ρεύματος προσβάσιμη μέσω του backend για σενάρια διαχείρισης φορτίου.

Πολυεπίπεδη ηλεκτρική ασφάλεια

Η ασφάλεια διασφαλίζεται μέσω μιας συσκευής υπολειπόμενου ρεύματος τύπου Α σε συνδυασμό με μια ειδική μονάδα ανίχνευσης ευαίσθητη στο DC 6mA σύμφωνα με το IEC 62955. Αυτό προστατεύει από καθαρά ρεύματα σφάλματος DC που μπορούν να τυφλώσουν τα τυπικά RCD τύπου A, μια κρίσιμη απαίτηση για τα σύγχρονα ηλεκτρικά οχήματα. Οι συσκευές προστασίας από υπερένταση, υπέρταση, υπόταση και υπερτάσεις είναι ενσωματωμένες στην κύρια διαδρομή ισχύος. Ένα μηχανοκίνητο ρελέ αποσυνδέει την έξοδο σε οποιαδήποτε κατάσταση σφάλματος και ένα κουμπί διακοπής έκτακτης ανάγκης στον μπροστινό πίνακα προσφέρει ένα πρόσθετο σημείο χειροκίνητης απομόνωσης.

Κατασκευή υλικού και Περιβαλλοντική Ανθεκτικότητα

Το περίβλημα είναι κατασκευασμένο από γαλβανισμένο χάλυβα με ανθεκτικό στην υπεριώδη ακτινοβολία φινίρισμα με επίστρωση πούδρας, ελεγμένο με IP55 για είσοδο νερού και σκόνης και IK10 για μηχανική κρούση. Είναι κατάλληλο για εγκατάσταση σε καλυμμένους ή εκτεθειμένους εξωτερικούς χώρους, λειτουργώντας αξιόπιστα από -30°C έως +55°C. Τα εσωτερικά ηλεκτρονικά είναι κατάλληλα επικαλυμμένα για να αντέχουν στην υγρασία και τη συμπύκνωση. Ο βραχίονας στήριξης επιτρέπει την ασφαλή προσάρτηση σε σκυρόδεμα, τούβλα ή δομικό χάλυβα. Οι επιλογές εισόδου καλωδίου από το πίσω ή το κάτω μέρος επιτρέπουν την κρυφή καλωδίωση για καθαρή εμφάνιση.

Διεπαφή χρήστη και συνδεσιμότητα

Ένας δακτύλιος κατάστασης LED υψηλής φωτεινότητας ή προαιρετική οθόνη LCD παρέχει καθαρή κατάσταση φόρτισης με μια ματιά. Ένας αναγνώστης RFID συμβατός με το ISO 14443 παρέχει έλεγχο πρόσβασης, προαιρετικά σε συνδυασμό με Bluetooth ή Wi-Fi για αλληλεπίδραση με εφαρμογές smartphone. Η ενσωματωμένη στοίβα OCPP 1.6J (με δυνατότητα αναβάθμισης σε 2.0.1) συνδέεται με συστήματα διαχείρισης δικτύου μέσω Ethernet, Wi-Fi ή ενσωματωμένο μόντεμ 4G. Τα χαρακτηριστικά περιλαμβάνουν απομακρυσμένη έναρξη/διακοπή, δεδομένα περιόδου σύνδεσης σε πραγματικό χρόνο, ενημερώσεις υλικολογισμικού και έξυπνα προγράμματα φόρτισης. Η προσωρινή αποθήκευση συναλλαγών εκτός σύνδεσης διασφαλίζει ότι δεν θα χαθούν δεδομένα συνεδρίας εάν η συνδεσιμότητα πέσει προσωρινά.

Διαχείριση καλωδίων και εργονομία

Ένα καλώδιο τύπου 2 μήκους 5 μέτρων (διατίθεται η επιλογή τύπου 1) με εργονομικό βύσμα είναι μόνιμα δεμένο. Μια ενσωματωμένη πλαϊνή θήκη στερεώνει τον σύνδεσμο με ασφάλεια όταν δεν χρησιμοποιείται, διατηρώντας το καλώδιο μακριά από το έδαφος και τη θήκη τακτοποιημένη. Ο σχεδιασμός της θήκης τοποθετεί το βύσμα σε ένα άνετο ύψος στάσης, μειώνοντας την καταπόνηση κατά τη σύνδεση.

Ευέλικτη Διαχείριση Φορτίου και Ενέργειας

Ο φορτιστής υποστηρίζει τοπική διαχείριση φορτίου μέσω Modbus RTU/TCP, επιτρέποντάς του να ενσωματωθεί με ελεγκτές σε επίπεδο τοποθεσίας, ηλιακούς μετατροπείς ή συστήματα αποθήκευσης μπαταριών. Σε εγκαταστάσεις πολλαπλών φορτιστών, ένας ελεγκτής ομάδας μπορεί να περιορίσει τη συνολική ζήτηση τοποθεσίας, να κλιμακώσει τις περιόδους φόρτισης ή να δώσει προτεραιότητα στην ηλιακή ιδιοκατανάλωση. Αυτή η μελλοντική προστασία επιτρέπει την αύξηση των αριθμών EV χωρίς να απαιτεί δαπανηρές αναβαθμίσεις δικτύου.

Προαιρετική μετατροπή βάθρου

Ένα κιτ βάσης από γαλβανισμένο χάλυβα εν θερμώ μπορεί να τοποθετηθεί χωρίς καμία τροποποίηση στη μονάδα φορτιστή. Το βάθρο παρέχει μια στήλη με ένα ενσωματωμένο κανάλι καλωδίου και μια πλάκα δαπέδου βαρέως τύπου. Επιτρέπει την τοποθέτηση ενός φορτιστή επιτοίχιας τοποθέτησης οπουδήποτε υπάρχει διαθέσιμη επίπεδη επιφάνεια, ενοποιώντας τις προδιαγραφές του προϊόντος σε διάφορες συνθήκες τοποθεσίας.

Συχνές Ερωτήσεις

Ε1: Ποια επίπεδα ισχύος είναι διαθέσιμα και πόσο γρήγορα θα φορτίσει το αυτοκίνητό μου;

Ο οικιακός φορτιστής EV Single-Gun 7KW είναι διαθέσιμος σε διαμορφώσεις 7 kW (μονοφασικός), 11 kW (τριφασικός) και 22 kW (τριφασικός). Η πραγματική ταχύτητα φόρτισης εξαρτάται από τον ενσωματωμένο φορτιστή του οχήματός σας. Ένα τυπικό EV με ενσωματωμένο φορτιστή 7 kW θα αποκτήσει αυτονομία περίπου 40–50 km ανά ώρα στα 7 kW ή πιο γρήγορα εάν το όχημα υποστηρίζει τριφασική φόρτιση 11 kW ή 22 kW.

Ε2: Μπορεί αυτός ο φορτιστής να εγκατασταθεί σε εξωτερικούς χώρους χωρίς πρόσθετη προστασία;

Ναί. Το περίβλημα με βαθμολογία IP55 αντέχει τη βροχή, τη σκόνη και την έκθεση στην υπεριώδη ακτινοβολία. Είναι κατασκευασμένο για να λειτουργεί σε εξωτερικούς χώρους όλο το χρόνο, με ηλεκτρονικά εξαρτήματα με κατάλληλη επίστρωση για αντοχή στην υγρασία. Μια απλή επιτοίχια εγκατάσταση με πίσω καλώδιο εισόδου παρέχει πλήρη προστασία από τις καιρικές συνθήκες.

Ε3: Τι γίνεται αν δεν έχω κατάλληλο τοίχο;

Διατίθεται προαιρετικό κιτ βάθρου δαπέδου. Το βάθρο χρησιμοποιεί την ίδια μονάδα φορτιστή και απλώς βιδώνει σε ένα τσιμεντένιο μαξιλάρι. Αυτό σας επιτρέπει να αναπτύξετε το ίδιο μοντέλο φορτιστή τόσο σε επιτοίχιες όσο και σε αυτόνομες εφαρμογές σε ένα μόνο έργο.

Ε4: Μπορώ να ελέγξω ποιος χρησιμοποιεί τον φορτιστή και τον λογαριασμό για ενέργεια;

Ναί. Η ενσωματωμένη συσκευή ανάγνωσης RFID ή η συνοδευτική εφαρμογή επιτρέπει τον έλεγχο ταυτότητας χρήστη. Μέσω του συστήματος υποστήριξης OCPP, μπορείτε να ορίσετε μεμονωμένες τιμές, να παρακολουθείτε την κατανάλωση ανά χρήστη και να δημιουργείτε αναφορές χρέωσης. Για ιδιωτικές εγκαταστάσεις, μια απλή λίστα επιτρεπόμενων καρτών RFID είναι το μόνο που χρειάζεται.

Ε5: Υποστηρίζει ο φορτιστής ηλιακή ή φόρτιση εκτός αιχμής;

Ο οικιακός φορτιστής EV Single-Gun 7KW υποστηρίζει προφίλ έξυπνης φόρτισης OCPP και ενσωμάτωση Modbus με τοπικά συστήματα διαχείρισης ενέργειας. Αυτό σημαίνει ότι μπορεί να προγραμματιστεί να φορτίζει μόνο όταν υπάρχει διαθέσιμη υπερβολική ηλιακή ενέργεια ή να προγραμματίζει συνεδρίες κατά τη διάρκεια παραθύρων ρυθμού ηλεκτρικής ενέργειας εκτός αιχμής, αυτόματα.

Ε6: Τι πιστοποιήσεις έχει ο φορτιστής;

Ο φορτιστής είναι πιστοποιημένος CE και συμμορφώνεται με τα πρότυπα IEC 61851-1, IEC 62196 και τις σχετικές τοπικές οδηγίες EMC και ασφάλειας. Οι εγκαταστάσεις παραγωγής μας είναι πιστοποιημένες κατά ISO 9001 και κάθε μονάδα υποβάλλεται σε τελική ηλεκτρική δοκιμή πριν από την αποστολή.

Ε7: Τι συντήρηση απαιτείται;

Πολύ λίγο. Συνιστούμε μια ετήσια οπτική επιθεώρηση του καλωδίου, του συνδετήρα και του περιβλήματος. Το μπροστινό κάλυμμα παρέχει πρόσβαση σε εσωτερικά εξαρτήματα και ο αρθρωτός σχεδιασμός σημαίνει ότι ο ελεγκτής, η μονάδα RFID ή το ρελέ μπορούν να αντικατασταθούν γρήγορα εάν χρειάζεται. Δεν απαιτείται βαρύς εξοπλισμός για τη συντήρηση.

Ένα αστικό τετράγωνο μικτής χρήσης — Ενσωμάτωση χρέωσης κατοικιών και λιανικής

Φόντο

Μια πρόσφατα αναπτυγμένη αστική γειτονιά συνδύαζε ισόγειες μονάδες λιανικής με διαμερίσματα κατοικιών πάνω. Ο προγραμματιστής ήθελε να προσφέρει αποκλειστική φόρτιση EV στον κοινόχρηστο υπόγειο χώρο στάθμευσης τόσο για κατοίκους όσο και για πελάτες λιανικής. Ο χώρος στάθμευσης αυτοκινήτων είχε τυπικούς στενούς κόλπους και πολυάριθμες δομικές κολώνες αλλά περιορισμένο χώρο στο δάπεδο.

Η Πρόκληση

Το υπόγειο γκαράζ ήταν ένα τυπικό αστικό σχέδιο — τσιμεντένιες κολώνες σε κανονικά πλέγματα, τοίχοι γύρω από την περίμετρο και σφιχτές περιοχές περιστροφής. Οι επιδαπέδιοι φορτιστές θα παρεμπόδιζαν τη ροή της κυκλοφορίας ή θα κατανάλωσαν πολύτιμους χώρους στάθμευσης. Η εταιρεία απαίτησε επίσης οποιαδήποτε υποδομή φόρτισης να μην αλλάζει τις διαδρομές εκκένωσης πυρκαγιάς ή να μειώνει τον αριθμό των διαθέσιμων θέσεων στάθμευσης.

Οι κάτοικοι χρειάζονταν ιδιωτικές, εκχωρημένες χρεώσεις στους ειδικούς χώρους τους, ενώ οι χώροι λιανικής ήθελαν να προσφέρουν στους πελάτες χρέωση επί πληρωμή σε μερικούς καθορισμένους χώρους επισκεπτών κοντά στην είσοδο του σούπερ μάρκετ. Μια ενιαία λύση έπρεπε να εξυπηρετεί και τις δύο περιπτώσεις χρήσης με ελάχιστη πολυπλοκότητα εγκατάστασης.

Γιατί επιτοίχιοι φορτιστές AC με ένα πιστόλι;

Οι δομικοί κίονες και οι περιμετρικοί τοίχοι παρείχαν ιδανικά σημεία στήριξης. Ένας επιτοίχιος φορτιστής με ένα πιστόλι, συνδεδεμένος σε μια κολώνα στην κορυφή της καθορισμένης θέσης για κάθε κάτοικο, χρησιμοποιούσε μηδενικό χώρο στο δάπεδο. Το λεπτό, κατακόρυφο προφίλ του φορτιστή ευθυγραμμισμένο με την πρόσοψη της στήλης, αφήνοντας τη θήκη πλήρως χρησιμοποιήσιμη και τον διάδρομο ανεμπόδιστο.

Για τις θέσεις πελατών κοντά στο σούπερ μάρκετ, τέσσερις επιτοίχιες μονάδες εγκαταστάθηκαν σε ένα πλευρικό τοίχωμα, η καθεμία εξυπηρετούσε μία θέση EV με σήμανση. Αυτές διαμορφώθηκαν μέσω του backend OCPP ως δημόσιοι φορτιστές με επιλογή πληρωμής με κωδικό QR, ενώ οι μόνιμοι φορτιστές ρυθμίστηκαν σε ιδιωτική λειτουργία, συνδεδεμένοι με μεμονωμένους λογαριασμούς διαμερισμάτων μέσω κλειδιών RFID.

Ολόκληρη η εγκατάσταση δεν απαιτούσε αγκύρωση στο έδαφος, νέα μαξιλάρια από σκυρόδεμα και απώλεια χώρου στάθμευσης. Η καλωδίωση περνούσε κατά μήκος των υπαρχόντων συρταριών καλωδίων στην οροφή, ρίχνοντας τις στήλες σε κάθε φορτιστή. Η διαχείριση της ηλεκτρικής χωρητικότητας του χώρου γινόταν από έναν τοπικό ελεγκτή φορτίου που επικοινωνούσε με κάθε φορτιστή μέσω Modbus, περιορίζοντας τη συνολική ζήτηση αιχμής κατά τις βραδινές ώρες, όταν οι κάτοικοι επέστρεφαν στο σπίτι.

Ανάπτυξη

Εγκαταστάθηκαν εξήντα από τους οικιακούς φορτιστές μας EV 7KW (Τύπου 2). Πενήντα έξι τοποθετήθηκαν σε δομικές κολώνες για τους κατοίκους και τέσσερις σε τοίχο ζώνης λιανικής για χρήση από πελάτες. Τρία προαιρετικά κιτ βάθρου χρησιμοποιήθηκαν για μια σειρά από μεσαίους κόλπους ράμπας όπου δεν υπήρχε στήλη ή τοίχος. Το όλο έργο ολοκληρώθηκε από τον εργολάβο ηλεκτρισμού του κτιρίου σε διάστημα έξι εβδομάδων, με ελάχιστη διακοπή στην πρόσβαση στο χώρο στάθμευσης.

Αποτελέσματα

●  60 θέσεις στάθμευσης EV ενεργοποιήθηκαν χωρίς να χαθεί ούτε μία τυπική θέση στάθμευσης, ικανοποιώντας την πρωταρχική κατάσταση της εταιρείας.

●  Οι κάτοικοι κέρδισαν ένα ιδιωτικό, πάντα διαθέσιμο σημείο χρέωσης που χρεώνεται απευθείας στο διαμέρισμά τους, εξαλείφοντας κάθε ανάγκη για κοινόχρηστη ουρά ή κοινόχρηστα τερματικά πληρωμών.

●  Οι πελάτες λιανικής κέρδισαν μια premium υπηρεσία φόρτισης EV που αύξησε τον χρόνο που αφιέρωσαν για αγορές, με το σούπερ μάρκετ να αναφέρει θετικά σχόλια.

●  Ο προγραμματιστής μπόρεσε να προωθήσει τα διαμερίσματα ως "έτοιμα για EV", μια λειτουργία που συνέβαλε σε ταχύτερες πωλήσεις και υψηλότερη αξία ανά μονάδα.

●  Η ομοιόμορφη προδιαγραφή προϊόντος σε εγκαταστάσεις τοίχου και βάθρου απλοποίησε τη συντήρηση και μείωσε την αποθήκευση ανταλλακτικών για την ομάδα εγκαταστάσεων του κτιρίου.
