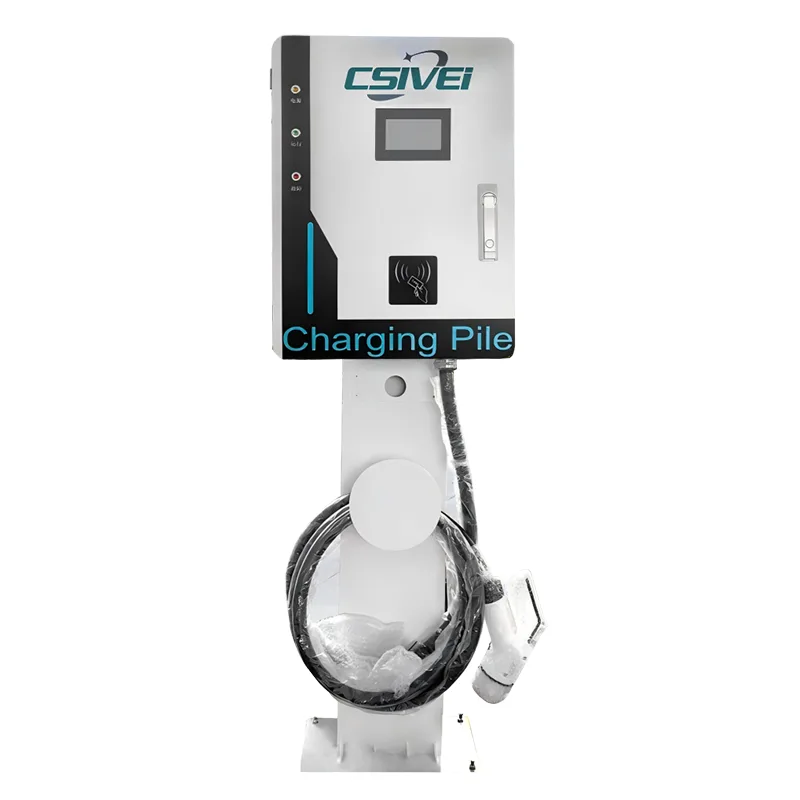

Σταθμός φόρτισης συνεχούς ρεύματος μονού όπλου

Σχεδιασμένη για διαμορφώσεις από 30 kW έως 240 kW, αυτή η επιδαπέδια μονάδα εκχωρεί έναν αποκλειστικό φορτιστή ανά θέση στάθμευσης, εξαλείφοντας τη σύγχυση της κοινής χρήσης καλωδίων και την πολυπλοκότητα του διαχωρισμού των εσόδων των εγκαταστάσεων με διπλό πιστόλι. Υποστηρίζει τα πρότυπα CCS1, CCS2, CHAdeMO και GB/T, καλύπτοντας όλες τις μεγάλες αγορές EV. Το περίβλημα από γαλβανισμένο χάλυβα με πιστοποίηση IP55 και η προσαρμοστική θερμική διαχείριση εξασφαλίζουν αξιόπιστη λειτουργία σε θερμοκρασίες από -30°C έως +55°C, αντοχή στην υγρασία, τη σκόνη και τα ακραία καιρικά φαινόμενα. Ο έλεγχος πρόσβασης γίνεται μέσω οθόνης αφής 7 ιντσών με έλεγχο ταυτότητας RFID και εφαρμογής, ενώ η συμβατότητα OCPP 1.6J/2.0.1 επιτρέπει την απρόσκοπτη ενσωμάτωση backend για παρακολούθηση σε πραγματικό χρόνο, απομακρυσμένα διαγνωστικά και δυναμική τιμολόγηση. Ένα πολυεπίπεδο σύστημα ασφαλείας — συμπεριλαμβανομένης της παρακολούθησης μόνωσης σε πραγματικό χρόνο, της προστασίας από υπολειπόμενο ρεύμα με ευαισθησία στο DC και της αποκοπής υπερθερμοκρασίας — προστατεύει τόσο το όχημα όσο και τον χρήστη σε κάθε συνεδρία. Η αρθρωτή αρχιτεκτονική ισχύος επιτρέπει την αντικατάσταση της μονάδας με δυνατότητα εναλλαγής, ελαχιστοποιώντας το χρόνο διακοπής λειτουργίας και μειώνοντας το συνολικό κόστος ιδιοκτησίας κατά τη διάρκεια ζωής του φορτιστή.

Βασικά σημεία αυτού του σταθερού φορτιστή DC με ένα πιστόλι

●  Εύκαμπτο εύρος ισχύος από 30kW έως 240kW, κλιμακωτό ώστε να ταιριάζει στην χωρητικότητα ισχύος του χώρου

●  Πολλαπλή τυπική υποστήριξη που καλύπτει CCS1, CCS2, CHAdeMO και GB/T

●  Στιβαρή εξωτερική σχεδίαση με προστασία IP55, αντιδιαβρωτική επεξεργασία και αξιόπιστη λειτουργία σε ακραίες θερμοκρασίες

●  Έξυπνη διεπαφή χρήστη με οθόνη αφής 7 ιντσών, έλεγχο ταυτότητας RFID/App και συνδεσιμότητα OCPP 1.6J για παρακολούθηση και απομακρυσμένη διάγνωση σε πραγματικό χρόνο

●  Ολοκληρωμένη ασφάλεια, συμπεριλαμβανομένης της παρακολούθησης μόνωσης, προστασίας από διαρροές, διακοπής υπερθέρμανσης και λειτουργίας έκτακτης διακοπής

Ιδανικές Εφαρμογές

Σχεδιασμένος για εμπορικά και δημόσια περιβάλλοντα φόρτισης, ο Σταθμός φόρτισης DC Single-Gun Standing παρέχει γρήγορη, αξιόπιστη ισχύ ακριβώς εκεί που χρειάζεται περισσότερο.

Δημόσιοι σταθμοί γρήγορης φόρτισης: Ιδανικός για αστικούς κόμβους φόρτισης, περιοχές εξυπηρέτησης αυτοκινητοδρόμων και δημοτικές υποδομές, αυτή η επιδαπέδια μονάδα DC επιτρέπει γρήγορες ανανεώσεις, ελαχιστοποιώντας τους χρόνους αναμονής του οδηγού και μεγιστοποιώντας τον κύκλο εργασιών του σταθμού. Η διαμόρφωσή του με ένα όπλο απλοποιεί τη διαχείριση λωρίδας και διατηρεί απλοποιημένες τις λειτουργίες.

Fleet & Logistics Depots: Σχεδιασμένος για να υποστηρίζει στόλους υψηλής χρήσης — συμπεριλαμβανομένων ταξί, οχημάτων μεταφοράς, φορτηγών παράδοσης και ηλεκτρικών λεωφορείων — ο φορτιστής εξασφαλίζει γρήγορη εναλλαγή μεταξύ των βάρδιων. Με προγραμματιζόμενη κατανομή ισχύος και ενσωμάτωση backend που βασίζεται σε OCPP, οι διαχειριστές στόλου μπορούν να προγραμματίσουν τη φόρτιση εκτός αιχμής και να παρακολουθούν το κόστος ενέργειας σε πραγματικό χρόνο.

Εμπορικός και λιανικός χώρος στάθμευσης: Κατάλληλος για εμπορικά κέντρα, σούπερ μάρκετ, ξενοδοχεία και κτίρια γραφείων, αυτός ο γρήγορος φορτιστής DC προσθέτει φόρτιση EV υψηλής αξίας στους χώρους στάθμευσης πελατών και εργαζομένων. Η τοποθέτηση στο δάπεδο χωρίς τοίχο επιτρέπει την ευέλικτη τοποθέτηση, ενώ το RFID και ο έλεγχος πρόσβασης που βασίζεται σε εφαρμογές απλοποιούν τη συλλογή εσόδων και τη διαχείριση των χρηστών.

Αντιπροσωπείες και κέντρα εξυπηρέτησης αυτοκινήτων: Για εκθεσιακούς χώρους πωλήσεων EV και εγκαταστάσεις μετά την πώληση, ο φορτιστής παρέχει γρήγορη προετοιμασία του οχήματος, βόλτες επίδειξης και σέρβις σε συνεργείο. Η συμβατότητα πολλαπλών προτύπων εξασφαλίζει απρόσκοπτη υποστήριξη για μια ευρεία γκάμα κατασκευών και μοντέλων EV.

Χώροι προορισμού και φιλοξενίας: Τα τουριστικά αξιοθέατα, τα θέρετρα και η φιλοξενία στην άκρη του δρόμου μπορούν να αναπτύξουν αυτόν τον σταθμό φόρτισης DC για να προσελκύσουν επισκέπτες που οδηγούν ηλεκτρικά οχήματα, να επεκτείνουν τον χρόνο παραμονής των επισκεπτών και να δημιουργήσουν νέα ροή εσόδων — όλα με στιβαρή αξιοπιστία σε εξωτερικούς χώρους σε οποιαδήποτε εποχή.

Τεχνική βαθιά κατάδυση

Στον πυρήνα του Single-Gun Standing DC Charging Station βρίσκεται ένα σχολαστικά σχεδιασμένο σύστημα μετατροπής και ελέγχου ισχύος, σχεδιασμένο να παρέχει γρήγορη, ασφαλή και αξιόπιστη φόρτιση κάτω από απαιτητικές πραγματικές συνθήκες.

Μονάδες ισχύος υψηλής απόδοσης

Ο φορτιστής χρησιμοποιεί αρθρωτούς, απομονωμένους μετατροπείς AC-DC υψηλής συχνότητας με βαθμολογία απόδοσης ≥95% σε πλήρες φορτίο. Αυτό ελαχιστοποιεί την απώλεια ενέργειας, μειώνει την παραγωγή θερμότητας και μειώνει το λειτουργικό κόστος κατά τη διάρκεια ζωής της μονάδας. Η αρθρωτή αρχιτεκτονική επιτρέπει σε μεμονωμένες μονάδες να εναλλάσσονται εν θερμώ χωρίς να απενεργοποιείται ολόκληρος ο σταθμός, εξασφαλίζοντας εξαιρετική δυνατότητα συντήρησης και χρόνου λειτουργίας.

Έξυπνη υγρή ψύξη (εξαρτάται από το επίπεδο ισχύος)

Για μοντέλα με ισχύ 120 kW και άνω, διατίθεται προηγμένο σύστημα υγρόψυκτου καλωδίου φόρτισης. Αυτή η τεχνολογία αφαιρεί ενεργά τη θερμότητα τόσο από τους αγωγούς των καλωδίων όσο και από τις επαφές των συνδέσμων, επιτρέποντας λεπτότερα, ελαφρύτερα καλώδια που παραμένουν εύκολα στο χειρισμό — ακόμη και ενώ διατηρούν συνεχή υψηλά ρεύματα έως 500A. Ένας σφραγισμένος βρόχος ψυκτικού υγρού και αισθητήρες ανίχνευσης διαρροών εγγυώνται μακροπρόθεσμη αξιοπιστία και ασφάλεια του χρήστη.

Επικοινωνία φόρτισης πολλαπλών πρωτοκόλλων

Η διαχείριση της διεπαφής οχήματος-φορτιστή γίνεται από ελεγκτή συμβατό με ISO 15118 και DIN 70121. Αυτό υποστηρίζει τόσο την παραδοσιακή επικοινωνία που βασίζεται σε CAN (CHAdeMO, GB/T) όσο και την επικοινωνία με γραμμή ισχύος για CCS1 και CCS2. Αυτή η ραχοκοκαλιά πολλαπλών πρωτοκόλλων εξασφαλίζει ευρεία συμβατότητα του οχήματος και είναι έτοιμη για μελλοντικές λειτουργίες όπως το Plug & Charge (ISO 15118-2).

Layered Safety Architecture

Ένα ολοκληρωμένο σύστημα ασφαλείας λειτουργεί σε πολλαπλά ανεξάρτητα επίπεδα — υλικό, υλικολογισμικό και λογισμικό. Η παρακολούθηση μόνωσης σε πραγματικό χρόνο ελέγχει συνεχώς την αντίσταση απομόνωσης πριν και κατά τη διάρκεια της φόρτισης. Μια ενσωματωμένη συσκευή υπολειπόμενου ρεύματος (RCD) ευαίσθητη στο DC τύπου A + 6mA προστατεύει από σφάλματα διαρροής γείωσης. Οι αισθητήρες υπερθέρμανσης που βρίσκονται σε κρίσιμες διασταυρώσεις ενεργοποιούν μια ελεγχόμενη μείωση ισχύος ή διακοπή λειτουργίας ασφαλείας, ενώ ένα κουμπί διακοπής έκτακτης ανάγκης παρέχει άμεση μηχανική απομόνωση.

Ανθεκτική εξωτερική μηχανική

Το περίβλημα είναι κατασκευασμένο από γαλβανισμένο χάλυβα με επίστρωση σκόνης κατά της υπεριώδους ακτινοβολίας, με βαθμολογία IP55 για προστασία από εισροή και IK10 για μηχανική κρούση. Ένα έξυπνο σύστημα θερμικής διαχείρισης συνδυάζει φιλτραρισμένη ψύξη αέρα με προσαρμοστικό έλεγχο ταχύτητας ανεμιστήρα, διατηρώντας τις βέλτιστες εσωτερικές θερμοκρασίες σε συνθήκες περιβάλλοντος που κυμαίνονται από -30°C έως +55°C. Τα εσωτερικά εξαρτήματα είναι κατάλληλα επικαλυμμένα για να αντέχουν στην υγρασία και τις διαβρωτικές ατμόσφαιρες.

Έξυπνη συνδεσιμότητα & Edge Computing

Ένας ενσωματωμένος ελεγκτής που βασίζεται σε Linux με υποστήριξη πρωτοκόλλου OCPP 1.6J/2.0.1 επιτρέπει την απρόσκοπτη ενσωμάτωση σε οποιοδήποτε σύστημα διαχείρισης δικτύου φόρτισης. Τα δεδομένα σε πραγματικό χρόνο — συμπεριλαμβανομένης της ενέργειας περιόδου λειτουργίας, των καμπυλών ισχύος, των αρχείων καταγραφής σφαλμάτων και των περιβαλλοντικών μετρήσεων — μεταδίδονται μέσω Ethernet, 4G ή Wi-Fi. Οι τοπικές δυνατότητες υπολογισμού αιχμής επιτρέπουν τη λειτουργία εκτός σύνδεσης και την προσωρινή αποθήκευση συναλλαγών, διασφαλίζοντας αδιάλειπτη εξυπηρέτηση ακόμη και κατά τη διάρκεια διακοπών δικτύου.

Συχνές Ερωτήσεις

Ε1: Ποια πρότυπα φόρτισης υποστηρίζει ο Σταθμός φόρτισης DC Single-Gun Standing;

Προσφέρουμε μοντέλα διαμορφωμένα για CCS1, CCS2, CHAdeMO και GB/T. Μια μεμονωμένη μονάδα μπορεί να εξοπλιστεί με ένα πρότυπο και διατίθενται προσαρμοσμένες διαμορφώσεις πολλαπλών προτύπων κατόπιν αιτήματος. Αυτό διασφαλίζει τη συμβατότητα με όλα σχεδόν τα σύγχρονα ηλεκτρικά οχήματα στις αγορές της Βόρειας Αμερικής, της Ευρώπης, της Ιαπωνίας και της Κίνας.

Ε2: Πώς μπορώ να επιλέξω τη σωστή έξοδο ισχύος για τον ιστότοπό μου;

Η επιλογή ισχύος εξαρτάται από τα οχήματα-στόχους σας, τις προσδοκίες χρόνου παραμονής και τη διαθέσιμη χωρητικότητα του δικτύου. Η αρθρωτή σειρά μας από 30 kW έως 240 kW σάς επιτρέπει να εξισορροπείτε την ταχύτητα φόρτισης με το κόστος υποδομής. Για αποθήκες στόλου με ολονύκτια φόρτιση, τα 30–60 kW είναι συχνά επαρκή. Οι σταθμοί ταχείας φόρτισης αυτοκινητοδρόμων συνήθως επωφελούνται από 120–240 kW. Οι μηχανικοί πωλήσεών μας μπορούν να σας βοηθήσουν στο μέγεθος της ιδανικής διαμόρφωσης με βάση μια απλή έρευνα τοποθεσίας.

Ε3: Ποιες είναι οι απαιτήσεις εγκατάστασης και σύνδεσης στο δίκτυο;

Ο φορτιστής απαιτεί μια τριφασική είσοδο AC (συνήθως 400 V ή 480 V, ανάλογα με τα τοπικά πρότυπα) και ένα σταθερό σύστημα γείωσης. Είναι απαραίτητος ένας αποκλειστικός διακόπτης κυκλώματος και το κατάλληλο μέγεθος καλωδίου σύμφωνα με την επιλεγμένη βαθμίδα ισχύος. Η τοποθέτηση στο δάπεδο χρησιμοποιεί τέσσερα μπουλόνια αγκύρωσης σε ένα προκατασκευασμένο μαξιλάρι από σκυρόδεμα. Παρέχουμε λεπτομερείς οδηγούς αστικής και ηλεκτρικής εγκατάστασης και διατίθεται υποστήριξη απομακρυσμένης θέσης σε λειτουργία.

Ε4: Είναι απαραίτητη η σύνδεση στο Διαδίκτυο για τη λειτουργία;

Ενώ ο φορτιστής μπορεί να λειτουργεί εκτός σύνδεσης και να αποθηκεύει δεδομένα συναλλαγών σε προσωρινή μνήμη τοπικά, συνιστάται ανεπιφύλακτα μια σταθερή σύνδεση στο διαδίκτυο (μέσω 4G, Wi-Fi ή Ethernet). Αυτό επιτρέπει την απομακρυσμένη παρακολούθηση, την ενσωμάτωση backend που βασίζεται σε OCPP, τις απομακρυσμένες ενημερώσεις υλικολογισμικού και τα διαγνωστικά σε πραγματικό χρόνο. Η λειτουργία εκτός σύνδεσης χρησιμεύει ως μια ανθεκτική εναλλακτική κατά τη διάρκεια διακοπών δικτύου.

Ε5: Τι συντήρηση απαιτείται και ποια εγγύηση περιλαμβάνεται;

Η τακτική συντήρηση είναι ελάχιστη — η περιστασιακή οπτική επιθεώρηση, ο καθαρισμός του φίλτρου αέρα και οι έλεγχοι ακεραιότητας του καλωδίου είναι συνήθως επαρκείς. Οι αρθρωτές μονάδες ισχύος μπορούν να εναλλάσσονται εν θερμώ και μπορούν να αντικατασταθούν γρήγορα χωρίς εξειδικευμένα εργαλεία. Παρέχουμε τυπική εγγύηση 2 ετών, με δυνατότητα επέκτασης έως και 5 χρόνια. Τα απομακρυσμένα διαγνωστικά μας επιτρέπουν να επιλύσουμε πολλά ζητήματα χωρίς επιτόπιες επισκέψεις.

Ε6: Πώς διασφαλίζει ο φορτιστής την ασφάλεια του χρήστη και του οχήματος;

Η ασφάλεια είναι ενσωματωμένη σε κάθε στρώμα. Τα κυριότερα σημεία περιλαμβάνουν την παρακολούθηση μόνωσης πριν και κατά τη διάρκεια κάθε συνεδρίας, μια συσκευή υπολειπόμενου ρεύματος (RCD) ευαίσθητη στο DC τύπου A + 6mA, προστασία από υπερθερμοκρασία σε βασικά σημεία επαφής και ένα κουμπί διακοπής έκτακτης ανάγκης. Το περίβλημα πληροί τις προδιαγραφές IP55 και IK10 και όλα τα ηλεκτρονικά είναι κατάλληλα επικαλυμμένα κατά της υγρασίας και της σκόνης.

Ε7: Μπορώ να ενσωματώσω τον φορτιστή στην υπάρχουσα πλατφόρμα πληρωμών και διαχείρισης μου;

Ναί. Ο φορτιστής υποστηρίζει OCPP 1.6J και 2.0.1, επομένως ενσωματώνεται άψογα με τα περισσότερα μεγάλα συστήματα διαχείρισης δικτύου φόρτισης. Οι αναγνώστες RFID και μια διεπαφή κώδικα QR που βασίζεται σε εφαρμογές υποστηρίζουν πολλαπλά μοντέλα πληρωμής και πρόσβασης. Εάν διαθέτετε προσαρμοσμένο back-end, η ομάδα μας θα σας βοηθήσει με την ευθυγράμμιση του πρωτοκόλλου κατά τη θέση σε λειτουργία.

Ιστορίες πελατών

A Premium Shopping Center Group – Dedicated EV Parking Deployment

Φόντο

Ένας κορυφαίος χειριστής εμπορικών κέντρων σε όλη τη Βόρεια Ευρώπη σχεδίαζε να εγκαταστήσει γρήγορη φόρτιση συνεχούς ρεύματος στις ζώνες premium στάθμευσης τους. Ο στόχος ήταν να προσφέρουμε μια απρόσκοπτη εμπειρία φόρτισης EV σε επίπεδο VIP—όχι απλώς μια ευκολία, αλλά μια διαχειριζόμενη υπηρεσία που δημιουργεί έσοδα.

Η Πρόκληση

Αρχικά, ο χειριστής εξέτασε τους φορτιστές συνεχούς ρεύματος διπλού πυροβόλου, οι οποίοι είναι συνηθισμένοι σε σταθμούς αυτοκινητοδρόμων. Ωστόσο, η διάταξη στάθμευσης τους είναι αυστηρά ένα αυτοκίνητο ανά σημειωμένο χώρο και γρήγορα εντόπισαν μια αναντιστοιχία:

Οι μονάδες διπλού πυροβόλου θα εξυπηρετούσαν δύο παρακείμενους κόλπους, δημιουργώντας συγκρούσεις ιδιοκτησίας εάν ένα όχημα τελείωνε τη φόρτιση αλλά καταλάμβανε τον κοινόχρηστο χώρο.

Ο χειριστής ήθελε αποκλειστική λογική θέσης ανά φορτιστή για να επιτρέψει την κράτηση θέσης μέσω της εφαρμογής του, τη δυναμική τιμολόγηση ανά θέση και τη σαφή επιβολή έναντι της στάθμευσης οχημάτων εσωτερικής καύσης.

Απαιτούσαν μια συμπαγή σχεδίαση δαπέδου που θα μπορούσε να χωρέσει σε τυπικούς χώρους στάθμευσης χωρίς να μειώσει το πλάτος του διαδρόμου.

Γιατί ένας μόνιμος φορτιστής DC με ένα όπλο;

Μετά από διαβούλευση με την ομάδα μηχανικών μας, ο χειριστής αναγνώρισε ότι η ανάπτυξη ενός όπλου, ένας προς έναν ήταν η ακριβής τεχνική εφαρμογή:

Σε κάθε θέση στάθμευσης έχει εκχωρηθεί ένας φορτιστής, ο οποίος αντικατοπτρίζει μια ειδική αντλία καυσίμου. Χωρίς κοινή χρήση καλωδίων, χωρίς σύγχυση του προγράμματος οδήγησης.

Η αρχιτεκτονική ενός πυροβόλου απλοποιεί την κατανομή ισχύος και μειώνει τη θερμική καταπόνηση κατά τη διάρκεια συνεχών συνεδριών σε σύγκριση με μια μονάδα διπλού πυροβόλου που λειτουργεί με πλήρες φορτίο και στις δύο εξόδους.

Επιδαπέδια, αυτόνομες μονάδες θα μπορούσαν να εγκατασταθούν χωρίς εξάρτηση από τον τοίχο, επιτρέποντας την ευέλικτη κατανομή της θήκης τόσο σε εσωτερικούς όσο και σε ημικαλυμμένους εξωτερικούς χώρους.

Ανάπτυξη

Εξήντα από τους μόνιμους φορτιστές συνεχούς ρεύματος (CCS2) των 60 kW εγκαταστάθηκαν σε τρεις ναυαρχίδες. Κάθε φορτιστής τοποθετήθηκε κεντρικά στην κορυφή μιας ειδικής θήκης EV, με σαφή υπογραφή και πρόσβαση μόνο σε πιστοποιημένους χρήστες μέσω RFID ή της εφαρμογής πιστότητας του εμπορικού κέντρου. Η ενσωμάτωση με το υπάρχον backend OCPP επέτρεψε την παρακολούθηση bay σε πραγματικό χρόνο, τις απομακρυσμένες ενημερώσεις τιμών και τις αυτοματοποιημένες ειδοποιήσεις σφαλμάτων.

Αποτελέσματα

●  Μηδενικά περιστατικά σύγκρουσης κόλπου από την κυκλοφορία. Το μοντέλο «one-charger-per-bay» εξάλειψε φυσικά τα προβλήματα που είχαν παρατηρήσει σε δημόσιους σταθμούς πολλαπλών όπλων.

●  Οι περίοδοι φόρτισης διπλασιάστηκαν μέσα σε έξι μήνες, καθώς η ιδέα του αποκλειστικού χώρου προσέλκυσε τους οδηγούς EV που ήταν πρόθυμοι να πληρώσουν ένα ασφάλιστρο για δεσμευμένη, εγγυημένη φόρτιση ενώ έκαναν αγορές.

●  Η συντήρηση αποδείχθηκε εξαιρετικά απλή: μια ελαττωματική μονάδα απλώς μεταφέρει μια θέση εκτός σύνδεσης, χωρίς καμία επίδραση στις γειτονικές θέσεις, ένα σαφές λειτουργικό πλεονέκτημα σε σχέση με ένα σενάριο αστοχίας με διπλό πιστόλι.

●  Η ομάδα έχει προσθέσει έκτοτε τους φορτιστές μας με ένα πιστόλι σε δύο επιπλέον τοποθεσίες, αναφέροντας την απλότητα εγκατάστασης, το χαμηλότερο αρχικό κόστος και τη σαφή λογική 1:1 από τη βάση προς τον φορτιστή ως καθοριστικούς παράγοντες.
