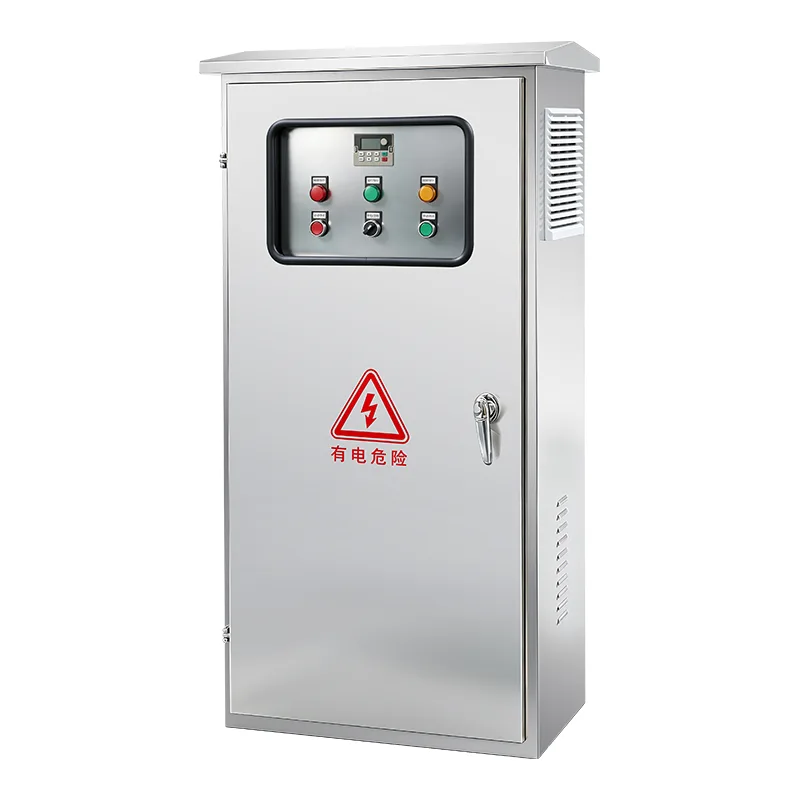

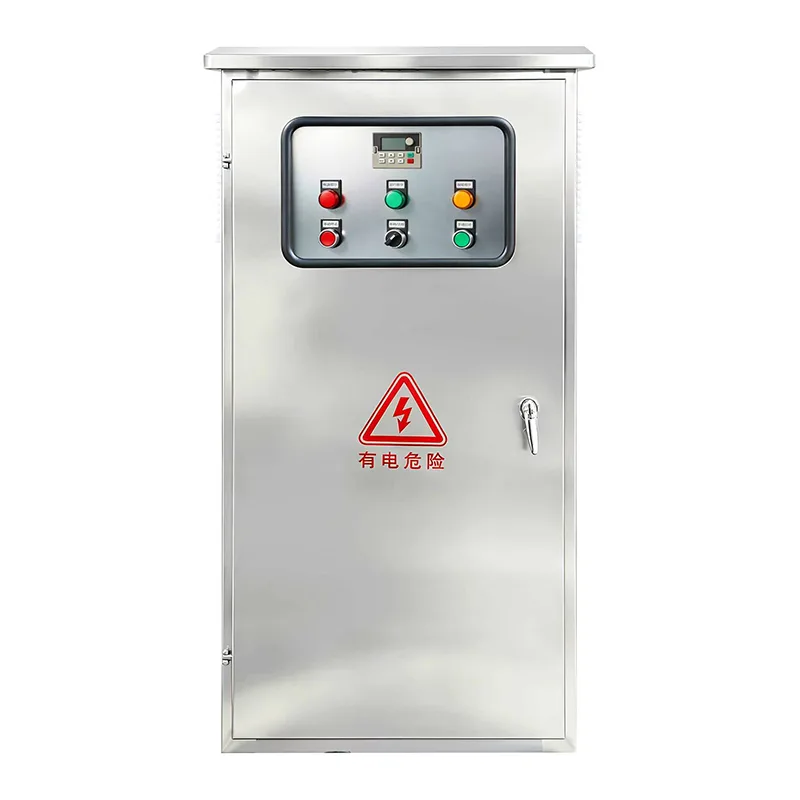

Ντουλάπι διανομής ρεύματος φορτιστή EV

Διαθέσιμο σε ευέλικτες διαμορφώσεις για να ταιριάζει σε οποιαδήποτε διάταξη της τοποθεσίας φόρτισης, η ποιοτική καμπίνα διανομής ηλεκτρικού φορτιστή EV της Csivei δέχεται μία μόνο εισερχόμενη τροφοδοσία εναλλασσόμενου ρεύματος — συνήθως 400V τριφασική με ονομασίες ρεύματος από 100A έως 1600A και άνω — και τη διανέμει σε πολλαπλά κυκλώματα εξερχόμενου φορτιστή. Κάθε εξερχόμενος τροφοδότης προστατεύεται ξεχωριστά από διακόπτη προστασίας κυκλώματος διαμορφωμένης θήκης ή αποζεύκτη με ασφάλεια, με αποκλειστική προστασία υπολειπόμενου ρεύματος όπου απαιτείται. Ένα κεντρικό διαμέρισμα μέτρησης ενέργειας φιλοξενεί μετρητές βαθμού εσόδων, επιτρέποντας τη χρέωση ανά κύκλωμα ή ανά φορτιστή σύμφωνα με τις τοπικές απαιτήσεις κοινής ωφέλειας. Η προστασία από υπερτάσεις τύπου 1+2 στον κύριο δίαυλο προστατεύει ολόκληρη την τοποθεσία από παροδικές υπερτάσεις που προκαλούνται από κεραυνούς. Το περίβλημα του ντουλαπιού, με διαβάθμιση IP54 έως IP65, ανάλογα με το περιβάλλον ανάπτυξης, είναι κατασκευασμένο από γαλβανισμένο χάλυβα με επίστρωση πούδρας ανθεκτική στις καιρικές συνθήκες. Ένας προαιρετικός έξυπνος ελεγκτής διαχείρισης ενέργειας παρέχει εξισορρόπηση φορτίου, εναλλαγή φάσης, προγραμματισμό φορτιστή και παρακολούθηση σε πραγματικό χρόνο μέσω RS485 Modbus ή Ethernet, ενσωματώνοντας απρόσκοπτα σε πλατφόρμες διαχείρισης φόρτισης που βασίζονται σε OCPP. Διατηρείται η πλήρης συμμόρφωση με τα IEC 61439-1, IEC 60364-7-722 και τα ισχύοντα περιφερειακά πρότυπα.

Εφαρμογές προϊόντων

Λειτουργώντας ως η ηλεκτρική ραχοκοκαλιά οποιασδήποτε σύγχρονης εγκατάστασης φόρτισης EV, η καμπίνα διανομής ισχύος φορτιστή EV ενοποιεί τη διαχείριση ενέργειας του χώρου σε ένα ενιαίο, εργοστασιακά σχεδιασμένο περίβλημα — μειώνοντας τις επιτόπιες ηλεκτρολογικές εργασίες, επιταχύνοντας τη θέση σε λειτουργία και βελτιώνοντας τη λειτουργική ασφάλεια.

Δημόσιοι σταθμοί γρήγορης φόρτισης

Οι περιοχές εξυπηρέτησης αυτοκινητοδρόμων, οι αστικές πλατείες φόρτισης και οι προαύλιοι πρατηρίων καυσίμων που χρησιμοποιούν πολλαπλούς γρήγορους φορτιστές DC απαιτούν ισχυρή διανομή ισχύος υψηλής χωρητικότητας. Το ερμάριο λαμβάνει την κύρια παροχή και διανέμει προστατευμένες, μεμονωμένα μετρημένες τροφοδοσίες σε κάθε φορτιστή. Ο κεντρικός χώρος μέτρησης υποστηρίζει τη χρέωση για κάθε θέση, ενώ η ενσωματωμένη προστασία από υπερτάσεις προστατεύει τα ακριβά ηλεκτρονικά τροφοδοσίας ταχείας φόρτισης από μεταβατικές καταστάσεις του δικτύου.

Αποθήκες Φόρτισης Στόλου & Logistics

Αποθήκες ηλεκτρικών λεωφορείων, κόμβοι παράδοσης τελευταίου μιλίου και ναυπηγεία δημοτικού στόλου λειτουργούν πολλαπλούς φορτιστές ταυτόχρονα κατά τη διάρκεια των παραθύρων φόρτισης κατά τη διάρκεια της νύχτας. Ο πίνακας διανομής συγκεντρώνει τη διαχείριση εισερχόμενης ισχύος και φορτίου, επιτρέποντας στον χειριστή της αποθήκης να εξισορροπεί τη ζήτηση μεταξύ των φορτιστών, να αποτρέπει τις διαδρομές του κύριου διακόπτη και να προγραμματίζει τη χρέωση σε περιόδους τιμολόγησης εκτός αιχμής. Η γενναιόδωρη χωρητικότητα τροφοδοσίας του ντουλαπιού επιτρέπει τη μελλοντική επέκταση του στόλου χωρίς σημαντικές ηλεκτρικές εργασίες.

Εμπορικές & Εργασιακές Εγκαταστάσεις Φόρτισης

Οι πύργοι γραφείων, τα εμπορικά κέντρα και τα επιχειρηματικά πάρκα που παρέχουν φόρτιση ηλεκτρικών οχημάτων σε εργαζόμενους ή πελάτες συνήθως χρησιμοποιούν δεκάδες φορτιστές AC σε πολλαπλά επίπεδα στάθμευσης. Ένας κεντρικός πίνακας διανομής ανά όροφο ή ζώνη δέχεται μια δευτερεύουσα τροφοδοσία και διανέμει την ισχύ σε μεμονωμένους επιτοίχιους φορτιστές. Η μέτρηση ανά κύκλωμα επιτρέπει την ακριβή κατανομή του κόστους ενέργειας σε εταιρείες ενοικιαστών ή προϋπολογισμούς τμημάτων.

Κατοικία Διαμέρισμα & Συγκρότημα Στάθμευσης

Οι πολυώροφες οικιστικές κατασκευές που εξοπλίζουν εκ των υστέρων τη φόρτιση EV σε δεκάδες ή εκατοντάδες θέσεις στάθμευσης επωφελούνται από μια προσέγγιση του ντουλαπιού διανομής. Ένα ή περισσότερα ντουλάπια που βρίσκονται σε ηλεκτρικούς χώρους ανύψωσης ή σε χώρους μεταγωγής στο επίπεδο στάθμευσης λαμβάνουν την τροφοδοσία αποκλειστικά για EV του κτιρίου και διανέμουν προστατευμένες, μετρημένες τροφοδοσίες σε μεμονωμένους φορτιστές σε κατοικίες. Η διαχείριση φορτίου εντός του ντουλαπιού αποτρέπει τη φόρτιση EV από την υπέρβαση της εκχωρημένης ηλεκτρικής χωρητικότητας του κτιρίου.

Αυτοκινητόδρομος και απομακρυσμένοι χώροι ανάπαυσης

Οι αυτόνομες τοποθεσίες φόρτισης μακριά από την αστική υποδομή συχνά δεν διαθέτουν υπάρχουσες πλακέτες διανομής LV κατάλληλες για φορτιστές EV. Ένας ειδικός πίνακας διανομής ισχύος που αναπτύσσεται δίπλα στον μετασχηματιστή ή το σετ γεννήτριας παρέχει ένα πλήρες, προδιαμορφωμένο σημείο διανομής LV — εξαλείφοντας την ανάγκη για προσαρμοσμένη κατασκευή πινάκων διανομής επί τόπου και μειώνοντας σημαντικά τον χρόνο θέσης σε λειτουργία.

Εξελίξεις Μικτής Χρήσης & Mega-Projects

Εξελίξεις μεγάλης κλίμακας που συνδυάζουν οικιακούς, εμπορικούς, λιανικούς και δημόσιους χώρους στάθμευσης μπορούν να αναπτύξουν πολλαπλά ερμάρια διανομής σε μια κλιμακωτή αρχιτεκτονική. Ένας κύριος εισερχόμενος πίνακας στον υποσταθμό τροφοδοτεί ερμάρια υποδιανομής σε κάθε ζώνη στάθμευσης, δημιουργώντας μια δομημένη, κλιμακούμενη τοπολογία διανομής ισχύος που ταιριάζει σταδιακή κατασκευή και αυξανόμενη πρόσληψη EV.

Τεχνική βαθιά κατάδυση

Ο πίνακας διανομής ισχύος φορτιστή EV έχει σχεδιαστεί ως ένας πλήρως ενσωματωμένος, εργοστασιακά συναρμολογημένος πίνακας διανομής LV, ειδικά σχεδιασμένος για τις μοναδικές ηλεκτρικές απαιτήσεις της υποδομής φόρτισης EV.

Εισερχόμενη Προμήθεια και Κύρια Προστασία

Το εισερχόμενο τμήμα του ντουλαπιού δέχεται καλώδια τροφοδοσίας μεμονωμένων ή διπλών βοηθητικών γραμμών που τερματίζονται σε έναν κεντρικό διακόπτη κυκλώματος ή έναν διακόπτη κυκλώματος αέρα που έχει ονομαστική τιμή για να ανταποκρίνεται στη μέγιστη ζήτηση του ιστότοπου. Τα ACB με προστασία βασισμένη σε μικροεπεξεργαστή προσφέρουν ρυθμιζόμενα κατώφλια για προστασία υπερφόρτωσης, βραχυκυκλώματος και γείωσης, με χαρακτηριστικά μετριασμού λάμψης τόξου όπου απαιτείται. Προστασία εισερχόμενων υπερτάσεων — SPD τύπου 1 ικανά να χειρίζονται παλμικά ρεύματα έως 25 kA (10/350μs) — παρέχουν την πρώτη γραμμή άμυνας έναντι άμεσων κεραυνών σε υποδομές ανάντη.

Διανομή εξερχόμενου τροφοδότη

Πολλαπλά κυκλώματα εξερχόμενου φορτιστή προστατεύονται από μεμονωμένους διακόπτες κυκλώματος διαμορφωμένης θήκης ή αποζεύκτες με ασφάλεια, καθένας από τους οποίους έχει ονομαστική τιμή για το μέγιστο ρεύμα εισόδου του συνδεδεμένου φορτιστή. Οι τροφοδότες είναι διατεταγμένοι για ισορροπημένη κατανομή φάσης στο σύστημα τριφασικών ζυγών, ελαχιστοποιώντας το ουδέτερο ρεύμα και βελτιώνοντας τη συνολική ποιότητα ισχύος. Για τροφοδοσίες ταχυφόρτισης DC, τα MCCB με ρυθμιζόμενες μαγνητικές ρυθμίσεις ταξιδιού προσαρμόζονται στα χαρακτηριστικά εισβολής του φορτιστή χωρίς ενοχλητική ενεργοποίηση. Προστασία υπολειπόμενου ρεύματος — Τύπος Β ή Τύπος Α με ανίχνευση DC 6mA — παρέχεται σε σχετικά κυκλώματα σύμφωνα με το IEC 60364-7-722.

Ολοκληρωμένη Αρχιτεκτονική Μέτρησης

Ένα ειδικό διαμέρισμα μέτρησης φιλοξενεί μετρητές ενέργειας βαθμού εσόδων για κάθε εξερχόμενο κύκλωμα ή ομάδες κυκλωμάτων, ανάλογα με τις απαιτήσεις χρέωσης. Οι μετρητές επικοινωνούν μέσω Modbus RTU ή TCP/IP σε έναν κεντρικό συγκεντρωτή δεδομένων, ο οποίος μεταδίδει ενοποιημένα δεδομένα στην πλατφόρμα διαχείρισης χρέωσης ή στο σύστημα τιμολόγησης κοινής ωφέλειας. Διατίθενται πιστοποιημένοι μετρητές MID ή ισοδύναμοι για αγορές που απαιτούν ρυθμιστική μέτρηση εσόδων.

Διαχείριση Φορτίου και Έξυπνος Έλεγχος

Ένας προαιρετικός ενσωματωμένος ελεγκτής διαχείρισης φορτίου παρακολουθεί την κατανάλωση σε πραγματικό χρόνο στον κύριο εισαγωγέα και σε κάθε εξερχόμενο τροφοδότη. Όταν η συνολική ζήτηση τοποθεσίας πλησιάζει το διαμορφωμένο μέγιστο, ο ελεγκτής κατανέμει δυναμικά τη διαθέσιμη χωρητικότητα μεταξύ των συνδεδεμένων φορτιστών — μειώνοντας την έξοδο σε θέσεις χαμηλότερης προτεραιότητας, αναβάλλοντας προγραμματισμένες περιόδους λειτουργίας ή ενεργοποιώντας την εναλλαγή φάσης για τη διατήρηση της υπηρεσίας, αποτρέποντας την υπερφόρτωση του κύριου διακόπτη. Η επικοινωνία με μεμονωμένους φορτιστές γίνεται μέσω OCPP ή άμεσου Modbus και ο ελεγκτής μπορεί να ανταποκρίνεται σε εξωτερικά σήματα, όπως τιμές ημερήσιας χρέωσης, διαθεσιμότητα ηλιακής παραγωγής ή εντολές συστήματος διαχείρισης ενέργειας κτιρίου.

Σύστημα Busbar και Εσωτερική Καλωδίωση

Το κύριο σύστημα ζυγών είναι κατασκευασμένο από επικασσιτερωμένο χαλκό ή αλουμίνιο, με διαστάσεις για ονομαστικό ρεύμα με κατάλληλη μείωση για την άνοδο της θερμοκρασίας του εσωτερικού περιβλήματος. Τα στηρίγματα των ράβδων είναι ενισχυμένα με ίνες γυαλιού πολυμερές που χαρακτηρίζονται για αντοχή σε βραχυκύκλωμα. Η εσωτερική καλωδίωση χρησιμοποιεί καλώδιο επιβραδυντικού φλόγας, χαμηλής κατανάλωσης καπνού και μηδενικού αλογόνου, με όλα τα κυκλώματα ελέγχου και μέτρησης διαχωρισμένα από τη διαδρομή ισχύος. Η είσοδος του καλωδίου γίνεται μέσω αφαιρούμενων πλακών στυπιοθλίπτη στη βάση του ντουλαπιού, με μέγεθος για τις καθορισμένες διατομές εισερχόμενων και εξερχόμενων καλωδίων.

Περίβλημα, Προστασία Περιβάλλοντος και Ψύξη

Το επιδαπέδιο ντουλάπι είναι κατασκευασμένο από γαλβανισμένο χάλυβα 1,5 mm έως 2,0 mm, με πλήρως συγκολλημένες ραφές και σταθεροποιημένο με UV φινίρισμα με επίστρωση πούδρας. Η τυπική βαθμολογία προστασίας είναι IP54, με IP65 διαθέσιμη για εξωτερικούς χώρους ή περιβάλλοντα με υψηλή σκόνη. Το περίβλημα διαθέτει μια αρθρωτή μπροστινή πόρτα με φλάντζα με λαβή που κλειδώνει και προαιρετικό παράθυρο προβολής πάνω από όργανα μέτρησης. Ο παθητικός αερισμός παρέχεται από φιλτραρισμένες περσίδες ή αποχετεύσεις εξαερισμού, με φυσική μεταφορά υποβοηθούμενη από υπολογισμένες διαδρομές αέρα. Για ντουλάπια με υψηλή πυκνότητα συνεχούς φορτίου, είναι ενσωματωμένος θερμοστατικά ελεγχόμενος εξαερισμός με εξαναγκασμένο αέρα, με επαφές συναγερμού για αστοχία ανεμιστήρα. Διατίθενται εσωτερικοί θερμαντήρες κατά της συμπύκνωσης για εγκαταστάσεις κρύου ή υψηλής υγρασίας.

Ασφάλεια και Συμμόρφωση

Το ερμάριο έχει σχεδιαστεί και δοκιμαστεί σύμφωνα με τα πρότυπα IEC 61439-1 και IEC 61439-2 για συγκροτήματα διακοπτών και μηχανισμών ελέγχου χαμηλής τάσης, με ειδική συμμόρφωση με το IEC 60364-7-722 για εξοπλισμό τροφοδοσίας EV. Ο περιορισμός σφάλματος εσωτερικού τόξου, η θωράκιση εξαρτημάτων που είναι ασφαλής για τα δάχτυλα και ο κύριος απομονωτής εισόδου που λειτουργεί χωρίς άνοιγμα της πόρτας του ντουλαπιού είναι στάνταρ. Η συνέχεια της γείωσης σε όλα τα τμήματα διασφαλίζεται μέσω μιας ειδικής προστατευτικής ράβδου γείωσης που συνδέεται με το περίβλημα. Όλα τα εξαρτήματα φέρουν σήμανση CE, με UL και άλλες τοπικές πιστοποιήσεις διαθέσιμες.

FAQ

Ε1: Πόσους φορτιστές μπορεί να υποστηρίξει ένας πίνακας διανομής;

Ο αριθμός των εξερχόμενων τροφοδοτών είναι πλήρως διαμορφώσιμος. Ένα μόνο ντουλάπι μπορεί συνήθως να υποστηρίξει 4 έως 24 κυκλώματα φορτιστή, ανάλογα με την τρέχουσα βαθμολογία κάθε φορτιστή και τη συνολική εισερχόμενη χωρητικότητα τροφοδοσίας. Για μεγαλύτερες τοποθεσίες, πολλά ερμάρια μπορούν να ενταχθούν σε μια τοπολογία κύριας και δευτερεύουσας διανομής.

Ε2: Χρειάζομαι ξεχωριστό μετρητή για κάθε κύκλωμα φορτιστή;

Αυτό εξαρτάται από τις απαιτήσεις χρέωσής σας. Για δημόσια φόρτιση όπου κάθε θέση πρέπει να χρεώνεται ανεξάρτητα, συνιστάται η μέτρηση ανά κύκλωμα. Για αποθήκες στόλου ή φόρτιση στο χώρο εργασίας όπου η συνολική κατανάλωση ενέργειας κατανέμεται εσωτερικά, μπορεί να αρκεί η ομαδική μέτρηση. Το ντουλάπι μπορεί να διαμορφωθεί για οποιαδήποτε προσέγγιση.

Ε3: Ποιες τιμές εισερχόμενης τάσης και ρεύματος τροφοδοσίας είναι διαθέσιμες;

Οι τυπικές διαμορφώσεις δέχονται 230/400V τριφασικό, 50/60Hz, με ονομασίες εισερχόμενου ρεύματος από 100A έως 1600A. Διατίθενται υψηλότερες βαθμολογίες κατόπιν αιτήματος. Για μεγαλύτερες εγκαταστάσεις, ένας αποκλειστικός μετασχηματιστής μπορεί να τροφοδοτήσει απευθείας το ερμάριο.

Ε4: Μπορεί το ντουλάπι να εγκατασταθεί σε εξωτερικούς χώρους δίπλα στους φορτιστές;

Ναί. Το ντουλάπι διατίθεται σε βαθμολογίες IP55 ή IP65 για εγκατάσταση σε εξωτερικό χώρο. Για εκτεταμένη εξωτερική εξυπηρέτηση σε ζεστά, υγρά ή κρύα κλίματα συνιστώνται ένα σκίαστρο και ένας θερμαντήρας κατά της συμπύκνωσης. Το ντουλάπι μπορεί να τοποθετηθεί σε τσιμεντένιο πλίνθο ή μαξιλαράκι, με είσοδο καλωδίου κάτω από σφραγισμένες πλάκες στυπιοθλίπτη.

Ε5: Τι είναι ο ελεγκτής διαχείρισης φορτίου και πώς λειτουργεί;

Ο προαιρετικός έξυπνος ελεγκτής παρακολουθεί την κατανάλωση σε πραγματικό χρόνο σε όλα τα κυκλώματα. Όταν η συνολική ζήτηση πλησιάζει το μέγιστο επιτρεπόμενο φορτίο του ιστότοπου, μειώνει δυναμικά την ισχύ σε φορτιστές χαμηλότερης προτεραιότητας ή εναλλάσσει τα χρονοδιαγράμματα φόρτισης για να μην ενεργοποιείται ο κύριος διακόπτης. Αυτό επιτρέπει τη σύνδεση περισσότερων φορτιστών σε μια δεδομένη παροχή, μειώνοντας την απαιτούμενη χωρητικότητα σύνδεσης στο δίκτυο και το σχετικό κόστος κοινής ωφέλειας.

Ε6: Πώς ενσωματώνεται αυτό το ντουλάπι με ένα σύστημα διαχείρισης φόρτισης (CMS);

Ο ελεγκτής μέτρησης και διαχείρισης φορτίου του θαλάμου υποστηρίζει Modbus RTU/TCP και μπορεί να διασυνδέεται με πλατφόρμες διαχείρισης φόρτισης συμβατές με OCPP. Τα δεδομένα του μετρητή και η κατάσταση συναγερμού μεταδίδονται στο CMS, επιτρέποντας στους χειριστές να βλέπουν την κατανομή ισχύος σε όλη την τοποθεσία στον ίδιο ταμπλό που χρησιμοποιείται για τη διαχείριση του φορτιστή.

Ε7: Μπορεί το ντουλάπι να φιλοξενήσει μελλοντικές προσθήκες φορτιστή;

Ναί. Το ερμάριο μπορεί να εφοδιαστεί με εφεδρικές θέσεις τροφοδοσίας εξερχόμενης τροφοδοσίας, προεγκατεστημένη χωρητικότητα ζυγού και χώρο για πρόσθετες μονάδες μέτρησης. Αυτό επιτρέπει την προσθήκη νέων κυκλωμάτων φορτιστή συνδέοντας το καλώδιο του φορτιστή και εγκαθιστώντας τον διακόπτη τροφοδοσίας, χωρίς να απαιτείται τροποποίηση της ράβδου φόρτισης.

Ε8: Με ποια ρυθμιστικά πρότυπα συμμορφώνεται το υπουργικό συμβούλιο;

Το ερμάριο έχει κατασκευαστεί και δοκιμαστεί σύμφωνα με το IEC 61439-1/2, με συγκεκριμένες απαιτήσεις εγκατάστασης EV σύμφωνα με το IEC 60364-7-722. Διατίθενται τοπικές πιστοποιήσεις, συμπεριλαμβανομένων των CE, UKCA και ισοδύναμων. Παρέχουμε πλήρη τεκμηρίωση, συμπεριλαμβανομένων διαγραμμάτων μιας γραμμής, πιστοποιητικών δοκιμών και εγχειριδίων εγκατάστασης με κάθε ντουλάπι.

5.Ένας λιανοπωλητής καυσίμων σε πολλούς ιστότοπους — Εθνική διάθεση γρήγορης φόρτισης EV

Φόντο

Μια εθνική αλυσίδα λιανικής πώλησης καυσίμων που λειτουργεί πάνω από 200 πρατήρια καυσίμων ανέλαβε ένα φιλόδοξο πρόγραμμα για την εγκατάσταση κόμβων ταχείας φόρτισης DC σε τοποθεσίες υψηλής κίνησης κατά μήκος των μεγάλων αυτοκινητοδρόμων. Κάθε τοποθεσία επρόκειτο να αναπτύξει τέσσερις έως οκτώ γρήγορους φορτιστές DC διπλού πυροβόλου, δημιουργώντας 8 έως 16 θέσεις φόρτισης. Η διάθεση επρόκειτο να παραδοθεί σε φάσεις, με δυνατότητα διπλασιασμού της χωρητικότητας φόρτισης σε μελλοντικές ημερομηνίες.

Η Πρόκληση

Κάθε τοποθεσία παρουσίαζε ένα συνεπές σύνολο προκλήσεων ηλεκτρικής υποδομής. Η υπάρχουσα διανομή LV εντός του περιπτέρου του πρατηρίου καυσίμων δεν σχεδιάστηκε για τις απαιτήσεις των ταχυφορτιστών DC, οι οποίοι θα μπορούσαν συλλογικά να απαιτούν 400A έως 800A ανά τοποθεσία. Η κατασκευή προσαρμοσμένων πινάκων διανομής επί τόπου για κάθε τοποθεσία θα συνεπαγόταν σημαντικό κόστος μηχανικής, ασυνεπή ποιότητα και παρατεταμένο χρόνο διακοπής λειτουργίας κατά την εγκατάσταση. Το σημείο σύνδεσης τροφοδοσίας κοινής ωφέλειας βρισκόταν συχνά μακριά από τις ιδανικές θέσεις φορτιστή, απαιτώντας μια δομημένη προσέγγιση στη διανομή καλωδίων.

Ο έμπορος λιανικής απαίτησε επίσης κεντρική μέτρηση ενέργειας για κάθε χώρο φόρτισης για να υποστηρίξει τη χρέωση ανά συνεδρία πελατών και απαίτησε ισχυρή προστασία για τα ακριβά ηλεκτρονικά ταχυφόρτισης. Με τα πρατήρια καυσίμων που ταξινομούνται ως επικίνδυνες περιοχές, η αυστηρή ηλεκτρική ασφάλεια και η συμμόρφωση με τους κανονισμούς ήταν αδιαπραγμάτευτες.

Γιατί ντουλάπια διανομής ισχύος φορτιστή EV;

Ένας τυποποιημένος, εργοστασιακός μηχανικός πίνακας διανομής ενέργειας επιλέχθηκε ως η ραχοκοκαλιά για κάθε τοποθεσία. Κάθε ντουλάπι διαμορφώθηκε για να ταιριάζει με την απαίτηση ισχύος της τοποθεσίας και τον αριθμό φορτιστών — συνήθως μια εισερχόμενη παροχή 630A ή 800A με οκτώ εξερχόμενα κυκλώματα τροφοδοσίας 125A έως 160A.

Η ολοκληρωμένη προσέγγιση του υπουργικού συμβουλίου απέφερε άμεσα πλεονεκτήματα:

●  Ένα προ-δοκιμασμένο περίβλημα αντικατέστησε αυτό που θα ήταν ένας προσαρμοσμένος πίνακας διανομής, εξοικονομώντας εβδομάδες ηλεκτρικής μηχανικής ανά τοποθεσία.

●  Η μέτρηση βαθμού εσόδων ανά κύκλωμα εντός του αποκλειστικού τμήματος μέτρησης του υπουργικού συμβουλίου παρείχε δεδομένα χρέωσης συμβατά με το βοηθητικό πρόγραμμα για κάθε χώρο φόρτισης, ενσωματωμένα απευθείας στην πλατφόρμα πληρωμών του λιανοπωλητή.

●  Προστασία από υπερτάσεις τύπου 1+2 στην κύρια εισερχόμενη παροχή και τα SPD τύπου 2 στους εξερχόμενους τροφοδότες παρείχαν πολυεπίπεδη προστασία για τα ηλεκτρονικά του φορτιστή.

●  Ο κύριος εισερχόμενος απομονωτής και οι μεμονωμένοι διακόπτες τροφοδοσίας επέτρεψαν την ασφαλή απομόνωση για συντήρηση, με δυνατότητα κλειδώματος για την ασφάλεια του εργολάβου.

●  Το περίβλημα με πιστοποίηση IP65 εξωτερικού χώρου με θερμαντήρα κατά της συμπύκνωσης σήμαινε ότι το περίβλημα μπορούσε να τοποθετηθεί δίπλα στους φορτιστές, ελαχιστοποιώντας τις εξερχόμενες διαδρομές καλωδίων.

●  Σε κάθε τοποθεσία συμπεριλήφθηκαν εφεδρικές θέσεις τροφοδοσίας, επιτρέποντας τη σύνδεση πρόσθετων φορτιστών σε μελλοντικές φάσεις χωρίς αντικατάσταση ντουλαπιού ή σημαντικές ηλεκτρικές εργασίες.

Ανάπτυξη

Τα τυποποιημένα ερμάρια διανομής ισχύος φορτιστή EV 800A με οκτώ κυκλώματα εξερχόμενης τροφοδοσίας αναπτύχθηκαν στις πρώτες 50 τοποθεσίες. Κάθε ντουλάπι περιλάμβανε μέτρηση βαθμού εσόδων σε όλα τα κυκλώματα, προστασία από υπερτάσεις τύπου 1+2 και περίβλημα IP65 με θέρμανση κατά της συμπύκνωσης. Τα ντουλάπια κατασκευάστηκαν, δοκιμάστηκαν και αποστέλλονται ως ολοκληρωμένα συγκροτήματα, απαιτώντας μόνο σύνδεση εισερχόμενης παροχής και καλωδίωση εξερχόμενου φορτιστή επί τόπου. Ο χρόνος θέσης σε λειτουργία ήταν κατά μέσο όρο κάτω από δύο ημέρες ανά τοποθεσία από την παράδοση έως την ενεργοποίηση.

Αποτελέσματα

●  Ο χρόνος θέσης σε λειτουργία του ιστότοπου μειώθηκε κατά περίπου 60% σε σύγκριση με τις προσαρμοσμένες λύσεις πινάκων διανομής, επιταχύνοντας το εθνικό πρόγραμμα διάθεσης.

●  Ο τυποποιημένος σχεδιασμός του ντουλαπιού εξαλείφει τις διαφορές στην ηλεκτρική ποιότητα και τη συμμόρφωση με την ασφάλεια σε όλο το χαρτοφυλάκιο του ιστότοπου.

●  Μετά από 18 μήνες λειτουργίας, καταγράφηκαν μηδενικές ηλεκτρικές βλάβες που σχετίζονται με το ντουλάπι, με επιβεβαιωμένη προστασία από υπερτάσεις ότι λειτουργούσε σε δύο τοποθεσίες κατά τη διάρκεια συμβάντων κεραυνών, προστατεύοντας τα ηλεκτρονικά του φορτιστή κατάντη.

●  Οι θέσεις του εφεδρικού τροφοδότη ενεργοποιήθηκαν σε 15 τοποθεσίες στη δεύτερη φάση της κυκλοφορίας, με νέα κυκλώματα φορτιστή που προστέθηκαν σε λιγότερο από μία ημέρα — επικυρώνοντας τη στρατηγική σχεδίασης μελλοντικής προστασίας.

●  Ο έμπορος λιανικής καυσίμων υιοθέτησε έκτοτε την ίδια προδιαγραφή ντουλαπιού για επιπλέον 50 τοποθεσίες, με την ομάδα ηλεκτρολόγων μηχανικών να αναφέρει την ενσωμάτωση του υπουργικού συμβουλίου με την κεντρική πλατφόρμα CMS ως βασικό λειτουργικό πλεονέκτημα.
