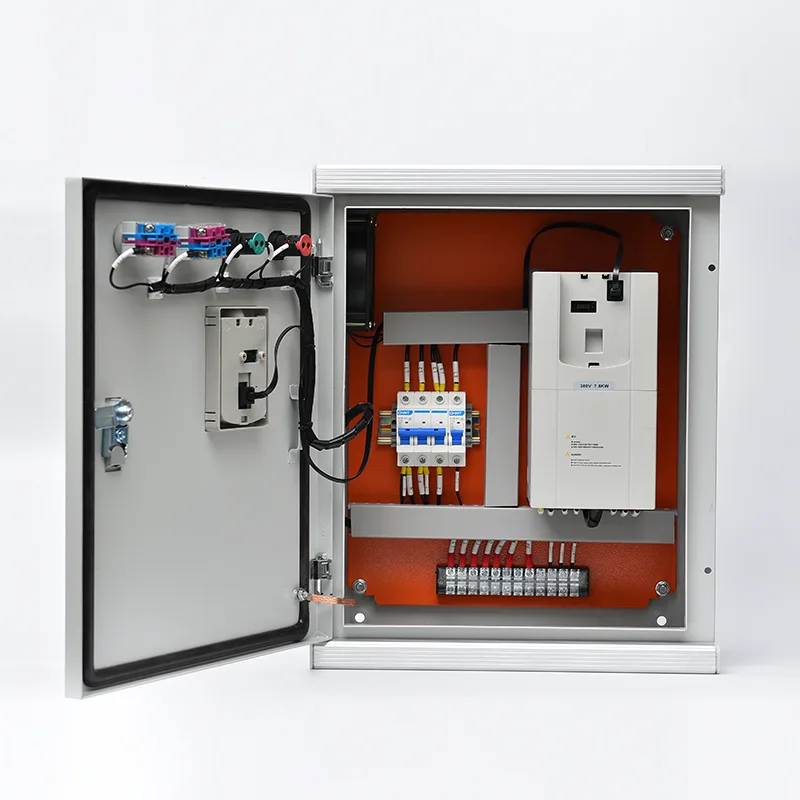

Πίνακας ελέγχου VFD

Στεγασμένο σε ειδικά κατασκευασμένο περίβλημα με διαβάθμιση IP42 έως IP65, αυτό το ερμάριο ενσωματώνει μια μονάδα μετάδοσης κίνησης μεταβλητής συχνότητας με όλη την απαραίτητη υποδομή ισχύος και ελέγχου: απομόνωση εισερχόμενου δικτύου, αντιδραστήρες γραμμής και φορτίου για αρμονικό μετριασμό και προστασία καλωδίων κινητήρα, προστασία από σύντηξη εισόδου ή διακόπτη κυκλώματος, απαιτούμενο φίλτρο εξόδου ή φίλτρο dV/dt. Οι ονομασίες ισχύος εκτείνονται από 0,75 kW έως πάνω από 630 kW σε τυπικές κατηγορίες τάσης (380V, 400V, 480V, 690V). Το ίδιο το VFD είναι ένας οδηγός διανυσματικού ελέγχου υψηλής απόδοσης που παρέχει πλήρη ροπή σε μηδενική ταχύτητα, με αυτόματη βελτιστοποίηση ενέργειας και ενσωματωμένο ελεγκτή PID για ρύθμιση πίεσης, ροής ή θερμοκρασίας. Ένα πληκτρολόγιο ή οθόνη αφής HMI τοποθετημένο στην πόρτα παρέχει τοπικό έλεγχο, πρόσβαση παραμέτρων και διαγνωστικές πληροφορίες, ενώ οι θύρες επικοινωνίας Modbus RTU/TCP, Profibus, Profinet ή Ethernet/IP επιτρέπουν την απομακρυσμένη επίβλεψη και ενσωμάτωση σε συστήματα αυτοματισμού σε όλη την εγκατάσταση. Μια επιλογή χειροκίνητης παράκαμψης — με χρήση επαφών ή ενσωματωμένου διακόπτη μεταφοράς — επιτρέπει τη λειτουργία του κινητήρα απευθείας από την παροχή ρεύματος για τη διατήρηση της συνέχειας της διαδικασίας κατά τη συντήρηση της μονάδας. Οι ολοκληρωμένες λειτουργίες προστασίας καλύπτουν βραχυκύκλωμα, υπερφόρτωση, υπέρταση, υποτάση, απώλεια φάσης, σφάλμα γείωσης, ακινητοποίηση κινητήρα και υπερθερμοκρασία, με όλα τα συμβάντα ταξιδιού να καταγράφονται για ανάλυση συντήρησης.

Εφαρμογές προϊόντων

Όπου ο μηχανοκίνητος εξοπλισμός επωφελείται από τον έλεγχο ταχύτητας, την ενεργειακή απόδοση και την ομαλή εκκίνηση, ο Πίνακας Ελέγχου VFD παρέχει μια ολοκληρωμένη, προσχεδιασμένη λύση μετάδοσης κίνησης για βιομηχανικές εφαρμογές και εφαρμογές υποδομής.

Αντλιοστάσια Νερού & Λυμάτων

Οι δημοτικές εγκαταστάσεις ύδρευσης και επεξεργασίας λυμάτων λειτουργούν μεγάλες αντλίες με μεταβλητή ζήτηση καθ' όλη τη διάρκεια της ημέρας. Ένας πίνακας ελέγχου VFD που οδηγεί μια γεώτρηση, ενισχυτή ή αντλία μεταφοράς ρυθμίζει την ταχύτητα του κινητήρα για να διατηρεί σταθερή πίεση ή ροή νερού χωρίς βαλβίδες στραγγαλισμού — επιτυγχάνοντας συνήθως 20% έως 40% εξοικονόμηση ενέργειας σε σύγκριση με τη λειτουργία απευθείας on-line σταθερής ταχύτητας. Η δυνατότητα μαλακής εκκίνησης εξαλείφει το σφυρί νερού σε μακριές σωληνώσεις και μειώνει τη μηχανική καταπόνηση στις φτερωτές, τους άξονες και τους συνδέσμους της αντλίας. Σε εφαρμογές λυμάτων, η αυτόματη ράμπα αποτρέπει τις υπερχειλίσεις κατά τη διάρκεια των αιχμής εισροών υγρού καιρού. Οι διαμορφώσεις που είναι έτοιμες για πλεονασμό επιτρέπουν την εναλλαγή της αντλίας λειτουργίας/αναμονής.

Βιομηχανικοί ανεμιστήρες και φυσητήρες

Οι μεγάλοι φυγόκεντροι και αξονικοί ανεμιστήρες σε σταθμούς παραγωγής ενέργειας, εργοστάσια τσιμέντου, ορυχεία και εγκαταστάσεις παραγωγής είναι ιδανικοί υποψήφιοι VFD. Το ντουλάπι επιτρέπει τον ακριβή έλεγχο ροής αέρα για αέρα καύσης, καυσαερίων, εξαγωγής σκόνης ή ψύξης διεργασίας χωρίς απώλειες στραγγαλισμού πτερυγίων εισαγωγής ή αποσβεστήρα. Ο έλεγχος VFD των ανεμιστήρων επαγόμενου και εξαναγκασμένου ρεύματος σε λέβητες και φούρνους προσφέρει σημαντική εξοικονόμηση ενέργειας διατηρώντας παράλληλα τις βέλτιστες αναλογίες αέρα προς καύσιμο. Οι ανεμιστήρες εξαγωγής καπνού και αερισμού σήραγγας επωφελούνται από τη δυνατότητα παράκαμψης του πυροσβέστη του ντουλαπιού, επιτρέποντας απευθείας on-line λειτουργία έκτακτης ανάγκης ανεξάρτητα από την κατάσταση VFD.

Συμπιεστές & Συστήματα Ψύξης

Οι βιδωτικοί, παλινδρομικοί και φυγοκεντρικοί συμπιεστές σε εφαρμογές βιομηχανικής ψύξης, διαχωρισμού αέρα και αερίου διεργασίας λειτουργούν πιο αποτελεσματικά σε μερικό φορτίο όταν ελέγχονται με ταχύτητα. Ο Πίνακας Ελέγχου VFD προσαρμόζει την ταχύτητα του κινητήρα του συμπιεστή για να ταιριάζει με τη μεταβλητή ζήτηση ψύξης ή διεργασίας, διατηρώντας ακριβή πίεση αναρρόφησης ή εκκένωσης, αποφεύγοντας ταυτόχρονα τις απώλειες ενέργειας κατά την ανακύκλωση φορτίου/εκφόρτωσης. Ο ενσωματωμένος έλεγχος PID με ανάδραση μορφοτροπέα πίεσης παρέχει αυστηρή ρύθμιση και ο έλεγχος ράμπας επιτάχυνσης περιορίζει την απότομη αύξηση του ρεύματος εκκίνησης στο ηλεκτρικό σύστημα της εγκατάστασης.

Μεταφορείς, Θραυστήρες & Χειρισμός Υλικών

Οι μεταφορείς εξόρυξης, οι θραυστήρες αδρανών και τα συστήματα χειρισμού χύδην υλικών απαιτούν υψηλή ροπή εκκίνησης και ελεγχόμενη επιτάχυνση για την πρόληψη της ολίσθησης του ιμάντα, του μηχανικού χτυπήματος και της διαρροής υλικού. Ο Πίνακας Ελέγχου VFD αποδίδει πλήρη ροπή από μηδενική ταχύτητα με προγραμματιζόμενες ράμπες επιτάχυνσης, προστατεύοντας τα κιβώτια ταχυτήτων, τους συνδέσμους και τις συνδέσεις ιμάντα. Σε εφαρμογές θραυστήρα, η λειτουργία ορίου ρεύματος του VFD και η προστασία ακινητοποίησης προστατεύουν τον κινητήρα από συνθήκες υπερφόρτωσης μπλοκαρισμένου υλικού.

Συστήματα Ψύξης & Ψύξης Νερού HVAC

Τα συστήματα HVAC κεντρικών εγκαταστάσεων με πολλαπλούς ψύκτες, πύργους ψύξης και αντλίες κυκλοφορίας νερού το χρησιμοποιούν για τη ρύθμιση της ροής με βάση το φορτίο του κτιρίου. Οι δευτερεύουσες αντλίες κρύου νερού που ανταποκρίνονται στη διαφορική πίεση, ο έλεγχος της ταχύτητας του ανεμιστήρα του πύργου ψύξης για βέλτιστη θερμοκρασία νερού συμπυκνωτή και η διαμόρφωση αντλίας νερού συμπυκνωτή επωφελούνται από τον ενσωματωμένο έλεγχο VFD σε ντουλάπι με συνδεσιμότητα BMS μέσω BACnet ή Modbus.

Άρδευση & Αγροτική Άντληση

Τα μεγάλης κλίμακας συστήματα άρδευσης κεντρικού άξονα, στάγδην και πλημμυρικής άρδευσης απαιτούν μεταβλητούς ρυθμούς παροχής νερού κατά τη διάρκεια της καλλιεργητικής περιόδου. Ένας πίνακας VFD στο αντλιοστάσιο επιτρέπει στον χειριστή να επιλέξει ρυθμό ροής μέσω ενός απλού ποτενσιόμετρου, HMI ή σήματος τηλεμετρίας απομακρυσμένου — ταιριάζοντας ακριβώς την έξοδο της αντλίας με τη ζήτηση νερού καλλιέργειας και τη διαθέσιμη κατανομή νερού.

Τεχνική βαθιά κατάδυση

Το ερμάριο VFD ενσωματώνει μια μονάδα μεταβλητής συχνότητας με όλα τα υποσυστήματα διαχείρισης ισχύος, προστασίας και ελέγχου — παρέχοντας μια ολοκληρωμένη λύση εκκίνησης κινητήρα και ελέγχου ταχύτητας σε ένα ενιαίο, προ-δοκιμασμένο περίβλημα.

Κύρια διαδρομή ισχύος και προστασία κυκλώματος

Η εισερχόμενη τριφασική τροφοδοσία συνδέεται με έναν κύριο απομονωτή ή έναν διακόπτη κυκλώματος διαμορφωμένης θήκης με ονομαστική τιμή για το ρεύμα πλήρους φορτίου του ντουλαπιού συν τις απώλειες μετάδοσης κίνησης. Η σύντηξη εισόδου παρέχει προστασία ημιαγωγού (aR) για τη βαθμίδα ανορθωτή του VFD, με συντονισμό I²t που εξασφαλίζει καθαρισμό της ασφάλειας πριν από τη ζημιά της διόδου κατά τη διάρκεια εσωτερικών βλαβών. Ένας αντιδραστήρας γραμμής ή ένα τσοκ σύνδεσης DC περιλαμβάνεται στάνταρ για τη μείωση της παραμόρφωσης του αρμονικού ρεύματος εισόδου και την προστασία των πυκνωτών διαύλου DC του ηλεκτροκινητήρα από αιχμές τάσης από την πλευρά της τροφοδοσίας. Για εγκαταστάσεις με σημαντική αρμονική παραμόρφωση φόντου ή απαιτητικές απαιτήσεις σύνδεσης βοηθητικού προγράμματος, μπορεί να επιλεγεί ένα παθητικό αρμονικό φίλτρο ή ένας ενεργός ανορθωτής πρόσοψης.

Τεχνολογία VFD Drive

Η καρδιά του ντουλαπιού είναι ένα VFD διανυσματικού ελέγχου υψηλής απόδοσης που χρησιμοποιεί μονάδες ισχύος IGBT έκτης γενιάς και έναν πυρήνα ελέγχου DSP ή FPGA υψηλής ταχύτητας. Διατίθενται λειτουργίες διανυσματικού ελέγχου ανοιχτού βρόχου και κλειστού βρόχου — ανοιχτού βρόχου για τυπική λειτουργία αντλίας και ανεμιστήρα, κλειστού βρόχου με ανάδραση κωδικοποιητή για εφαρμογές υψηλής ροπής και χαμηλής ταχύτητας, όπως εξωθητές ή ανυψωτικά. Ο ηλεκτροκινητήρας εξάγει μια κυματομορφή διαμορφωμένη σε πλάτος παλμού με αυτόματα βελτιστοποιημένη συχνότητα μεταγωγής, ισορροπημένη μεταξύ του ακουστικού θορύβου του κινητήρα και των απωλειών μετάδοσης κίνησης. Τα βασικά χαρακτηριστικά της μονάδας δίσκου περιλαμβάνουν:

●  Αυτόματη ενίσχυση ροπής και αντιστάθμιση ολίσθησης για σταθερή λειτουργία σε χαμηλή ταχύτητα

●  Δυνατότητα εκκίνησης πτήσης για να πιάσετε έναν κινητήρα ακτοπλοΐας χωρίς να σκοντάψετε

●  Προγραμματιζόμενες συχνότητες παράβλεψης για αποφυγή μηχανικού συντονισμού

●  Ενσωματωμένος ελεγκτής PID με ράμπα σημείου ρύθμισης, λογική ύπνου/αφύπνισης και ανάδραση διπλού καναλιού για εφαρμογές σταδιοποίησης αντλιών

Φιλτράρισμα εξόδου και προστασία κινητήρα

Ανάλογα με την απόσταση του καλωδίου μεταξύ του ντουλαπιού και του κινητήρα, περιλαμβάνεται το φιλτράρισμα εξόδου:

Φίλτρο dV/dt: περιορίζει το χρόνο αύξησης της τάσης και την τάση αιχμής στους ακροδέκτες του κινητήρα για καλώδια μέχρι περίπου 100–150 m

Ημιτονοειδή φίλτρο: παρέχει σχεδόν ημιτονοειδή κυματομορφή για διαδρομές καλωδίων άνω των 150 m και για εφαρμογές υποβρύχιων αντλιών όπου η μόνωση περιελίξεων κινητήρα είναι ευαίσθητη στην τάση τάσης

Οι επαφές εξόδου για την επιλογή κινητήρα λειτουργίας/αναμονής είναι ενσωματωμένοι όπου απαιτείται. Λειτουργίες προστασίας κινητήρα — θερμική υπερφόρτωση, απώλεια φάσης, ανισορροπία ρεύματος, ανίχνευση ακινητοποίησης, υποφόρτιση (στεγνή λειτουργία) και σφάλμα γείωσης — λειτουργούν συνεχώς στο λογισμικό του ηλεκτροκινητήρα και συμπληρώνονται από εξωτερικά ρελέ υπερφόρτωσης όταν καθορίζεται.

Παράκαμψη διαμόρφωσης παραμέτρων και συνέχειας διαδικασίας

Ένα χειροκίνητο κύκλωμα παράκαμψης — κατασκευασμένο με επαφές ονομαστικής λειτουργίας ή μηχανικά συνδεδεμένο διακόπτη μεταφοράς — επιτρέπει στον κινητήρα να λειτουργεί απευθείας από την παροχή ρεύματος ενώ το VFD είναι απομονωμένο για σέρβις. Η παράκαμψη έχει σχεδιαστεί για μεταφορά εκτός φορτίου: ο κινητήρας πρέπει να σταματήσει πριν από την εναλλαγή μεταξύ των λειτουργιών VFD και παράκαμψης. Η ενσωματωμένη ηλεκτρική και μηχανική ασφάλιση αποτρέπει την ακούσια επανατροφοδότηση του ηλεκτρικού ρεύματος στους ακροδέκτες εξόδου του κινητήρα, η οποία θα μπορούσε να προκαλέσει καταστροφική ζημιά. Μια προαιρετική διαμόρφωση αυτόματης παράκαμψης χρησιμοποιεί ένα προγραμματιζόμενο λογικό ρελέ ή μικρό PLC για τη διαχείριση της απρόσκοπτης μεταφοράς μονάδας δίσκου σε δίκτυο κατά τη διαδρομή VFD, διατηρώντας τη συνέχεια της διαδικασίας σε κρίσιμες εφαρμογές.

Multi-Motor and Synchronised Configurations

Για εφαρμογές όπου πολλοί κινητήρες πρέπει να μοιράζονται έναν μόνο δίσκο (διαδοχική λειτουργία), ο πίνακας περιλαμβάνει επαφές εξόδου ανά κινητήρα με λογική αλληλουχίας που βασίζεται σε PLC. Για εφαρμογές πολλαπλών κινητήρων που απαιτούν συγχρονισμένη ταχύτητα — όπως διπλοί μεταφορείς ή αερόψυκτοι συμπυκνωτές με πολλαπλούς ανεμιστήρες — οι μεμονωμένοι μετατροπείς εξόδου οδηγούνται από έναν κοινό δίαυλο DC ή συγχρονίζονται μέσω επικοινωνίας υψηλής ταχύτητας μεταξύ μετάδοσης κίνησης, με έλεγχο ταχύτητας master/slave και ροπής.

Διασύνδεση ελέγχου, επικοινωνία και HMI

Η διασύνδεση χειριστή που είναι τοποθετημένη στην πόρτα παρέχει τοπική εκκίνηση/διακοπή, αναφορά ταχύτητας (μέσω ποτενσιόμετρου ή εισαγωγής πληκτρολογίου), επιλογή τρόπου λειτουργίας (VFD/Bypass/Off) και ένδειξη κατάστασης συστήματος. Μια γραφική οθόνη αφής HMI είναι διαθέσιμη για πολύπλοκες εφαρμογές πολλαπλών κινητήρων ή βρόχου διαδικασίας, που εμφανίζει παραμέτρους λειτουργίας σε πραγματικό χρόνο, δεδομένα τάσεων, αρχεία καταγραφής συναγερμών και μετρήσεις κατανάλωσης ενέργειας.

Οι θύρες επικοινωνίας υποστηρίζουν όλα τα κύρια βιομηχανικά πρωτόκολλα: Modbus RTU (RS485), Modbus TCP, Profibus DP, Profinet, Ethernet/IP και BACnet. Η μονάδα εκθέτει ένα ολοκληρωμένο σύνολο δεδομένων — ταχύτητα, ρεύμα, ροπή, ισχύ, τάση διαύλου DC, θερμοκρασία, ώρες λειτουργίας και κατανάλωση ενέργειας — στο εποπτικό SCADA, DCS ή BMS. Γίνονται δεκτές εντολές αναφοράς απομακρυσμένης εκκίνησης/διακοπής και ταχύτητας, με χρονικά όρια καρδιακού παλμού και διαμορφώσιμες εναλλακτικές στρατηγικές σε περίπτωση απώλειας της επικοινωνίας.

Περίβλημα και Περιβαλλοντικός Σχεδιασμός

Το επιδαπέδιο ντουλάπι κατασκευάζεται από γαλβανισμένο ή ανοξείδωτο φύλλο 1,5 mm έως 2,0 mm, συνεχώς συγκολλημένο και επικαλυμμένο με πούδρα. Οι βαθμολογίες προστασίας από IP42 έως IP65 ταιριάζουν στις συνθήκες τοποθεσίας:

●  IP42/IP43: εσωτερικά ηλεκτρικά δωμάτια και κέντρα ελέγχου κινητήρα

●  IP54/IP55: βιομηχανικά περιβάλλοντα επιρρεπή στη σκόνη, αντλιοστάσια και ημιεκτεθειμένες τοποθεσίες

●  IP65: εγκατάσταση σε εξωτερικό χώρο με έκθεση σε βροχή και σκόνη

Η θερμική διαχείριση χρησιμοποιεί έναν υπολογισμένο συνδυασμό φυσικής μεταφοράς, φιλτραρισμένου εξαναγκασμένου αερισμού με ανεμιστήρες ελεγχόμενης θερμοκρασίας και, σε εγκαταστάσεις υψηλής ισχύος ή υψηλής ατμόσφαιρας, εναλλάκτες θερμότητας αέρα-αέρα ή μονάδες κλιματισμού. Η άνοδος της εσωτερικής θερμοκρασίας του ντουλαπιού επαληθεύεται με υπολογισμό έναντι της μέγιστης θερμοκρασίας λειτουργίας του κατασκευαστή VFD, συνήθως 40°C έως 50°C περιβάλλοντος ανάλογα με τη μείωση.

Δοκιμές και Πιστοποίηση

Κάθε ντουλάπι VFD υποβάλλεται σε μια καθορισμένη εργοστασιακή δοκιμή αποδοχής: συνέχεια κυκλώματος ισχύος και αντίσταση μόνωσης, φόρτωση και επαλήθευση παραμέτρων VFD σύμφωνα με το εγκεκριμένο πρόγραμμα παραμέτρων, καλωδίωση ελέγχου σημείο προς σημείο, λειτουργική προσομοίωση εκκίνησης/διακοπής, έλεγχος ταχύτητας, μεταφορά παράκαμψης (όπου υπάρχει) και επαλήθευση κλειδώματος ασφαλείας. Παρέχεται πλήρης τεκμηρίωση FAT. Το ερμάριο έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με το IEC 61439-1/2, με όλα τα εξαρτήματα με σήμανση CE και πιστοποίηση UL διαθέσιμα όπου απαιτείται.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ της αγοράς ενός VFD και ενός πίνακα ελέγχου VFD;

Ένα αυτόνομο VFD απαιτεί πρόσθετα εξαρτήματα για μια πλήρη εγκατάσταση: διακόπτη κυκλώματος ή ασφάλειες ανάντη, αντιδραστήρες γραμμής και φορτίου, φίλτρα εξόδου για μεγάλες διαδρομές καλωδίων, κύκλωμα παράκαμψης εάν απαιτείται συνέχεια διαδικασίας κατά τη διάρκεια της συντήρησης και ένα περίβλημα με θερμική διαχείριση. Ο Πίνακας Ελέγχου VFD ενσωματώνει όλα αυτά — προσχεδιασμένα, προ-καλωδιωμένα και προ-δοκιμασμένα — σε μια ενιαία διάταξη. Αυτό εξαλείφει τα άγνωστα στοιχεία σχεδιασμού επί τόπου, μειώνει τον χρόνο εγκατάστασης και παρέχει ένα μόνο σημείο εγγύησης για το πλήρες σύστημα κίνησης κινητήρα.

Ε2: Ποιες ονομασίες ισχύος και τάσεις είναι διαθέσιμες;

Οι τυπικές διαμορφώσεις καλύπτουν 0,75kW έως 630kW σε τριφασικές παροχές 380V, 400V, 480V και 690V. Υψηλότερες τιμές ισχύος είναι διαθέσιμες κατόπιν αιτήματος. Κάθε ερμάριο έχει κατασκευαστεί για τα συγκεκριμένα δεδομένα πινακίδας κινητήρα που παρέχετε — ισχύς, τάση, ρεύμα πλήρους φορτίου και λειτουργία.

Ε3: Πόσο μακριά μπορεί να περάσει το καλώδιο του κινητήρα μεταξύ του ντουλαπιού και του κινητήρα;

Τα όρια μήκους καλωδίου εξαρτώνται από το εγκατεστημένο φίλτρο εξόδου. Χωρίς φιλτράρισμα, ο κατασκευαστής VFD συνήθως περιορίζει τις διαδρομές των καλωδίων στα 50 μέτρα. Ένα φίλτρο dV/dt επεκτείνει αυτό σε περίπου 150 μέτρα. Ένα ημιτονοειδές φίλτρο επιτρέπει τη διέλευση καλωδίων πέραν των 300 μέτρων και συνιστάται ανεπιφύλακτα για υποβρύχιες αντλίες και κινητήρες με άγνωστη ή παλαιότερη μόνωση περιελίξεων. Θα επιλέξουμε το κατάλληλο φίλτρο εξόδου με βάση τα δεδομένα εγκατάστασης σας.

Q4: Can the cabinet control multiple motors?

Ναι, σε διάφορες διαμορφώσεις: διαδοχική λειτουργία (ένα VFD, πολλαπλοί κινητήρες, μόνο ένας λειτουργεί κάθε φορά με επαφές εξόδου να επιλέγουν τον ενεργό κινητήρα), σύγχρονος πολλαπλός κινητήρας (πολλαπλά VFD σε ένα ερμάριο που μοιράζονται ένα δίαυλο DC ή επικοινωνούν για αντιστοίχιση ταχύτητας κύριου/υποτελούς), ή ανεξάρτητος έλεγχος (πολλαπλοί ανεξάρτητοι πίνακας VFD). Πείτε μας την αίτησή σας και θα δημιουργήσουμε τη σωστή τοπολογία.

Ε5: Πώς ενσωματώνεται ο Πίνακας Ελέγχου VFD με το SCADA ή το DCS της εγκατάστασης μου;

Η θύρα επικοινωνίας του VFD — Modbus RTU, Modbus TCP, Profibus, Profinet, Ethernet/IP ή BACnet — συνδέεται απευθείας στο σύστημα εποπτείας σας. Όλα τα λειτουργικά δεδομένα, οι συναγερμοί και τα διαγνωστικά είναι διαθέσιμα. Υποστηρίζεται αμφίδρομος έλεγχος (απομακρυσμένη εκκίνηση/διακοπή, αναφορά ταχύτητας), με ρυθμιζόμενη συμπεριφορά απώλειας επικοινωνίας για την εξασφάλιση ασφαλούς λειτουργίας σε περίπτωση αποτυχίας του δικτύου.

Ε7: Τι συντήρηση απαιτεί το ντουλάπι;

Η τακτική συντήρηση είναι απλή: εξαμηνιαίος καθαρισμός ή αντικατάσταση φίλτρων εξαερισμού, ετήσια θερμογραφική επιθεώρηση τερματισμών ισχύος και ετήσια λειτουργική δοκιμή του κυκλώματος παράκαμψης και των κλειδαριών ασφαλείας. Το ίδιο το VFD έχει καθορισμένη διάρκεια ζωής για τους πυκνωτές σύνδεσης DC και τους ανεμιστήρες ψύξης — συνήθως 5 έως 10 χρόνια ανάλογα με τις συνθήκες λειτουργίας — και αυτά είναι εξαρτήματα που μπορούν να αντικατασταθούν. Τα πλήρη προγράμματα συντήρησης τεκμηριώνονται στο εγχειρίδιο λειτουργίας.

Ε8: Μπορεί το ντουλάπι να λειτουργήσει σε περιβάλλον με σκόνη ή υψηλή θερμοκρασία;

Ναί. Η βαθμολογία προστασίας του περιβλήματος και η στρατηγική θερμικής διαχείρισης επιλέγονται με βάση τις συνθήκες του χώρου σας. Για περιβάλλοντα με σκόνη, καθορίζεται IP55 ή IP65 με φίλτρα εισαγωγής λεπτού φιλτραρίσματος. Για θερμοκρασίες περιβάλλοντος άνω των 40°C, η μείωση VFD, ο κλιματισμός ντουλαπιών ή οι εναλλάκτες θερμότητας αέρα-νερού εξασφαλίζουν ασφαλείς εσωτερικές συνθήκες. Θα αξιολογήσουμε τα δεδομένα της τοποθεσίας σας κατά τη φάση της μηχανικής και θα προτείνουμε την κατάλληλη περιβαλλοντική σκλήρυνση.

Μ5 Πελάτης Spotlight

Πρόγραμμα Εκσυγχρονισμού Περιφερειακής Ύδρευσης — Αντλιοστάσιο

Φόντο

Μια περιφερειακή εταιρεία ύδρευσης στη Νότια Αμερική λειτουργούσε πάνω από 60 γεώτρηση και αντλιοστάσια ενίσχυσης σε όλο το δίκτυο διανομής της, εξυπηρετώντας έναν πληθυσμό περίπου δύο εκατομμυρίων. Πολλά αντλιοστάσια ήταν ηλικίας δεκαετιών και χρησιμοποιούσαν εκκινητές απευθείας on-line σταθερής ταχύτητας με βαλβίδες στραγγαλισμού για τον έλεγχο της ροής. Το βοηθητικό πρόγραμμα αντιμετώπισε αυξανόμενο κόστος ενέργειας, συχνές βλάβες της αντλίας και των σωληνώσεων από το υδραυλικό σφυρί και τη μηχανική καταπόνηση και αυξανόμενη δυσκολία προμήθειας ανταλλακτικών για απαρχαιωμένο εξοπλισμό ελέγχου.

Η Πρόκληση

Η εταιρεία επέλεξε να εκσυγχρονίσει τα αντλιοστάσια της με έλεγχο VFD σε ένα σταδιακό πρόγραμμα, στοχεύοντας πρώτα τους 20 μεγαλύτερους σταθμούς. Κάθε σταθμός παρουσίαζε παρόμοιο προφίλ: δύο έως τέσσερα σετ αντλιών λειτουργίας/αναμονής (45kW έως 200kW), μεγάλες διαδρομές καλωδίων κινητήρα (συχνά υπερβαίνοντας τα 150 μέτρα σε υποβρύχιες αντλίες γεωτρήσεων), σκονισμένα ημιυπαίθρια περιβάλλοντα σε απομακρυσμένες τοποθεσίες και περιορισμένη επιτόπια ηλεκτρική υποστήριξη για συντήρηση σύνθετων συστημάτων.

Συγκεκριμένοι περιορισμοί περιλάμβαναν:

●  Η λύση VFD έπρεπε να φιλοξενήσει μεγάλες διαδρομές καλωδίων σε υποβρύχιες αντλίες χωρίς υποβάθμιση της μόνωσης περιέλιξης κινητήρα

●  Η χειροκίνητη παράκαμψη ήταν υποχρεωτική για τη διατήρηση της παροχής νερού κατά τη διάρκεια της συντήρησης VFD, καθώς πολλοί σταθμοί δεν είχαν πλεονασμό αντλίας αναμονής

●  Η δυνατότητα απομακρυσμένης παρακολούθησης ήταν απαραίτητη για τη μείωση των δαπανηρών επισκέψεων στον ιστότοπο

●  Η ηλεκτρική εγκατάσταση έπρεπε να ολοκληρωθεί από τοπικούς εργολάβους με ελάχιστη εμπειρία θέσης σε λειτουργία VFD

Γιατί να επιλέξετε τους πίνακες ελέγχου VFD μας;

Μετά την αξιολόγηση τόσο των μετασκευασμάτων VFD που προέρχονται από εξαρτήματα όσο και των ενσωματωμένων πινάκων ελέγχου VFD, το βοηθητικό πρόγραμμα επέλεξε την προσέγγιση του ντουλαπιού. Τα οφέλη ήταν ξεκάθαρα:

●  Κάθε ντουλάπι κατασκευάστηκε εργοστασιακά με φίλτρα ημιτονοειδούς εξόδου που ταιριάζουν με το συγκεκριμένο μήκος καλωδίου και τον τύπο μόνωσης κινητήρα, εξαλείφοντας κάθε κίνδυνο ζημιάς στην περιέλιξη του κινητήρα από τις ανακλώμενες αιχμές τάσης κύματος

●  Το ενσωματωμένο κύκλωμα χειροκίνητης παράκαμψης, προ-καλωδιωμένο και δοκιμασμένο, έδωσε στη βοηθητική εταιρεία σιγουριά ότι η παροχή νερού θα συνεχιζόταν κατά τη διάρκεια οποιασδήποτε εκδήλωσης σέρβις VFD

●  Το HMI τοποθετημένο στην πόρτα και το πλήρως παραμετροποιημένο VFD φορτώθηκαν από το εργοστάσιο με τα δεδομένα καμπύλης αντλίας, τις ρυθμίσεις ελέγχου πίεσης PID και τα τυπικά όρια προστασίας της βοηθητικής εταιρείας — δίνοντας τη δυνατότητα στους τοπικούς εργολάβους να θέσουν σε λειτουργία κάθε ντουλάπι συνδέοντας απλώς την παροχή ρεύματος, τον κινητήρα της αντλίας και τον μετατροπέα πίεσης

●  Οι μονάδες απομακρυσμένης παρακολούθησης GPRS/4G σε κάθε ερμάριο μετέφεραν επιχειρησιακά δεδομένα — ροή, πίεση, κατανάλωση ενέργειας, ώρες λειτουργίας, κατάσταση συναγερμού — απευθείας στην κεντρική πλατφόρμα SCADA του βοηθητικού προγράμματος

Τα περιβλήματα με πιστοποίηση IP55 με εισαγωγές λεπτής διήθησης και σκίαστρα ταιριάζουν στα σκονισμένα, εκτεθειμένα περιβάλλοντα του αντλιοστασίου

Ανάπτυξη

Κατασκευάστηκαν είκοσι ντουλάπια VFD (45kW έως 200kW), το καθένα με ημιτονοειδές φίλτρο εξόδου, χειροκίνητο bypass, περίβλημα IP55, τηλεμετρία GPRS και προρυθμισμένο έλεγχο πίεσης PID. Τα ντουλάπια στάλθηκαν ως πλήρεις, εργοστασιακά δοκιμασμένες μονάδες. Τοπικοί ηλεκτρολόγοι εγκατέστησαν και έθεσαν σε λειτουργία τα ντουλάπια διαδοχικά σε ένα πρόγραμμα 10 μηνών. Υποστήριξη απομακρυσμένης θέσης σε λειτουργία παρέχεται από τους μηχανικούς του κατασκευαστή μέσω σύνδεσης βίντεο για τους τρεις πρώτους σταθμούς. Οι επόμενοι σταθμοί τέθηκαν σε λειτουργία ανεξάρτητα από τις τοπικές ομάδες χρησιμοποιώντας την τυποποιημένη τεκμηρίωση.

Αποτελέσματα

Η κατανάλωση ενέργειας στους 20 εκσυγχρονισμένους σταθμούς μειώθηκε κατά μέσο όρο κατά 32% σε σύγκριση με την προηγούμενη λειτουργία βαλβίδας πεταλούδας, με τα VFD να αντιστοιχούν ακριβώς την ταχύτητα της αντλίας με τη ζήτηση του συστήματος.

Το κόστος συντήρησης της αντλίας και των σωληνώσεων μειώθηκε σημαντικά: εξαλείφθηκαν τα συμβάντα με σφυρί νερού και η διάρκεια ζωής του ρουλεμάν και της στεγανοποίησης της αντλίας επεκτάθηκε μέσω της ράμπας ήπιας εκκίνησης.

Δεν σημειώθηκε ούτε μία αστοχία μόνωσης κινητήρα σε 20 σταθμούς με καλώδια έως 250 μέτρα, επικυρώνοντας την προδιαγραφή ημιτονοειδούς φίλτρου.

Η ομάδα κεντρικών λειτουργιών του βοηθητικού προγράμματος παρακολουθεί τώρα και τους 20 σταθμούς από έναν ενιαίο πίνακα οργάνων SCADA, λαμβάνοντας αυτοματοποιημένους συναγερμούς SMS για κάθε διακοπή της αντλίας ή απόκλιση πίεσης — μειώνοντας τις επισκέψεις σε επιτόπιες αντιδράσεις κατά πάνω από 60%.

Η επιτυχία της πρώτης φάσης οδήγησε το βοηθητικό πρόγραμμα να επεκτείνει το πρόγραμμα στα υπόλοιπα 40 αντλιοστάσια, τυποποιώντας τις ίδιες προδιαγραφές VFD Cabinet και επιτρέποντας ομοιόμορφη εκπαίδευση συντήρησης και απογραφή ανταλλακτικών σε ολόκληρο το δίκτυο.
