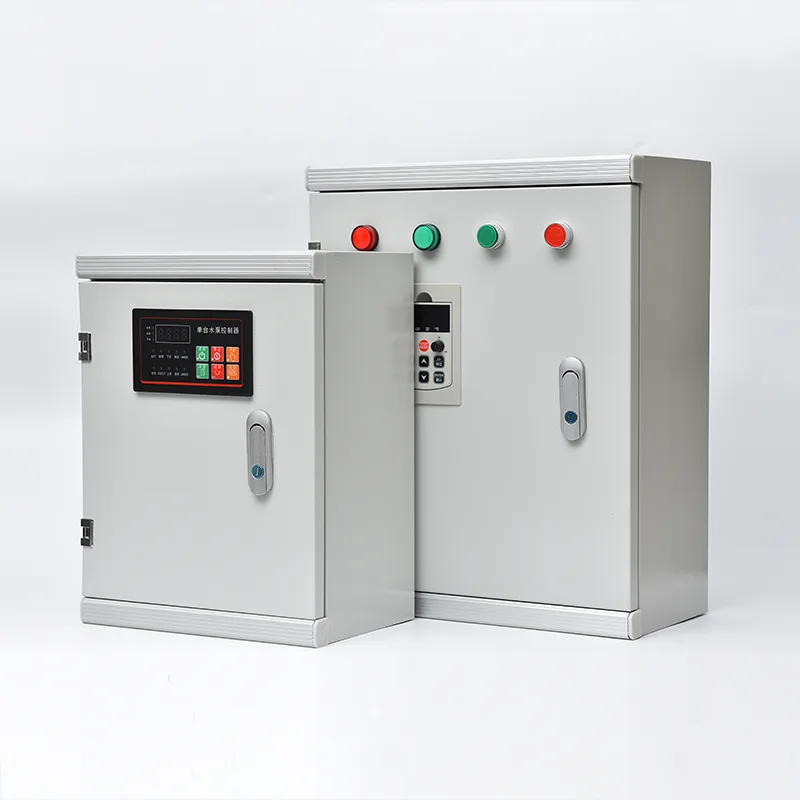

Ντουλάπι κέντρου ελέγχου κινητήρα

Ως επαγγελματίας κατασκευαστής στην  Κίνα, η Csivei θα ήθελε να σας προσφέρει ποιοτικό ντουλάπι κέντρου ελέγχου κινητήρα, το οποίο είναι ένα επιδαπέδιο συγκρότημα πολλαπλών τμημάτων, μπροστινής πρόσβασης με σύστημα οριζόντιας ράβδου ονομαστικής ισχύος 400A έως 6300A και αντοχή σε βραχυκύκλωμα έως και 100 kA. Κάθε κατακόρυφο τμήμα δέχεται αποσπώμενες ή σταθερές λειτουργικές μονάδες: μίζες DOL, αστέρα-τριγώνου, μαλακής εκκίνησης ή VFD, καθώς και διακόπτες τροφοδοσίας και μονάδες ισχύος ελέγχου. Οι αποσπώμενες μονάδες επιτρέπουν την απομόνωση, την απόσυρση και την αντικατάσταση ενός ελαττωματικού εκκινητή σε λίγα λεπτά χωρίς να απενεργοποιηθεί ολόκληρο το MCC. Ο εσωτερικός διαχωρισμός είναι διαθέσιμος στη Μορφή 2, Μορφή 3 ή Μορφή 4 σύμφωνα με το IEC 61439, που διαχωρίζει τις ράβδους διαύλου από λειτουργικές μονάδες και τερματικά. Τα κυκλώματα κινητήρα έχουν σχεδιαστεί για συντονισμό τύπου 2 σύμφωνα με το IEC 60947-4-1, διασφαλίζοντας ότι δεν υπάρχουν ζημιές στα εξαρτήματα της μίζας μετά από σφάλμα βραχυκυκλώματος κινητήρα. Η επικοινωνία μέσω Profibus, Profinet, Modbus RTU/TCP ή Ethernet/IP μεταδίδει την κατάσταση του κινητήρα, το ρεύμα, τις ώρες λειτουργίας, την ενέργεια και τα διαγνωστικά στη μονάδα DCS ή SCADA. Το περίβλημα έχει βαθμολογία IP42 έως IP55 από γαλβανισμένο χάλυβα με φινίρισμα με βαφή πούδρας, κατάλληλο για εσωτερικούς ηλεκτρικούς χώρους και βιομηχανικά περιβάλλοντα με σκόνη.

Εφαρμογές προϊόντων

Όπου δεκάδες ή εκατοντάδες κινητήρες πρέπει να τροφοδοτούνται αξιόπιστα, να προστατεύονται και να ελέγχονται από μια κεντρική τοποθεσία, το Σύστημα Ελέγχου Ηλιακής Αντλίας παρέχει τη δομημένη, αρθρωτή βάση για τη βιομηχανική ηλεκτρική διανομή.

Εγκαταστάσεις Επεξεργασίας Νερού & Λυμάτων

Οι δημοτικές και βιομηχανικές εγκαταστάσεις επεξεργασίας νερού λειτουργούν εκτεταμένους στόλους κινητήρων — αντλίες εισαγωγής ακατέργαστου νερού, φυσητήρες αερισμού, μηχανισμοί διαύγασης, χειρισμός λάσπης, δοσομετρικές αντλίες χημικών και αντλίες διανομής υψηλής ανύψωσης — συχνά αριθμούν πάνω από εκατό κινητήρες σε μία μόνο τοποθεσία. Ένα Κέντρο Ελέγχου Κινητήρα ενοποιεί όλους τους εκκινητήρες κινητήρα και οδηγεί σε ένα ή περισσότερα κεντρικά τοποθετημένα δωμάτια MCC, με κάθε λειτουργική μονάδα αφιερωμένη σε έναν συγκεκριμένο κινητήρα. Οι τυποποιημένες μονάδες εκκίνησης τύπου συρταριού για αντλίες και φυσητήρες επιτρέπουν την απόσυρση και την αντικατάσταση μιας ελαττωματικής μονάδας μέσα σε λίγα λεπτά, αποκαθιστώντας τη συνέχεια της διαδικασίας επεξεργασίας. Η ενσωμάτωση με το σύστημα SCADA της εγκατάστασης μέσω περιττών δικτύων επικοινωνίας παρέχει στους χειριστές την κατάσταση του κινητήρα σε πραγματικό χρόνο, τις ώρες λειτουργίας και την κατανάλωση ενέργειας σε κάθε μονάδα δίσκου.

Εγκαταστάσεις Πετρελαίου, Αερίου & Πετροχημικών

Τα διυλιστήρια, οι μονάδες επεξεργασίας αερίου και τα πετροχημικά συγκροτήματα λειτουργούν σε επικίνδυνες περιοχές με αυστηρές απαιτήσεις ασφαλείας. Οι πίνακες MCC για αυτά τα περιβάλλοντα εγκαθίστανται συνήθως σε ηλεκτρικούς χώρους υπό πίεση ή καθαρισμού μακριά από περιοχές διεργασίας. Τα κυκλώματα κινητήρα έχουν σχεδιαστεί για κρίσιμο περιστρεφόμενο εξοπλισμό - αντλίες αργού πετρελαίου, αντλίες μεταφοράς προϊόντων, αντλίες κυκλοφορίας νερού ψύξης, κινητήρες ψύξης με πτερύγια και συμπιεστές αερίου. Ο εσωτερικός διαχωρισμός της φόρμας 3 ή της μορφής 4 διαχωρίζει κάθε μονάδα εκκίνησης κινητήρα από τους κύριους ζυγούς και τις παρακείμενες μονάδες, αποτρέποντας τη διάδοση ενός σφάλματος εσωτερικού τόξου σε έναν εκκινητή σε άλλους. Τα αντιεκρηκτικά ρελέ προστασίας κινητήρα και οι πιστοποιημένες ασφάλειες περιορισμού ρεύματος διασφαλίζουν την ασφαλή απομόνωση των κινητήρων σε ταξινομημένες ζώνες.

Εγκαταστάσεις Παραγωγής & Κοινής Ωφέλειας

Οι θερμικοί σταθμοί και οι υδροηλεκτρικοί σταθμοί εξαρτώνται από MCC για τη διαχείριση βοηθητικών συστημάτων με κινητήρα που είναι απαραίτητα για την παραγωγή — αντλίες τροφοδοσίας λέβητα, αντλίες νερού ψύξης συμπυκνωτή, ανεμιστήρες εξαναγκασμένου και επαγόμενου βυθίσματος, μεταφορείς διαχείρισης άνθρακα και αντλίες μαζούτ. Η υψηλή αντοχή σε βραχυκύκλωμα του MCC (συνήθως 65kA έως 100kA) είναι κρίσιμη στις βοηθητικές πλακέτες σταθμού παραγωγής ενέργειας όπου το επίπεδο σφάλματος από τον βοηθητικό μετασχηματιστή του σταθμού μπορεί να είναι σοβαρό. Τα πλεονάζοντα εισερχόμενα τμήματα τροφοδοσίας με αυτόματη μεταγωγή μεταφοράς υποστηρίζουν τις κρίσιμες απαιτήσεις ισχύος της εγκατάστασης κατά τη μαύρη εκκίνηση και τη διακοπή λειτουργίας της μονάδας.

Εξόρυξη & Επεξεργασία Ορυκτών

Οι μονάδες επεξεργασίας χαλκού, χρυσού, σιδηρομεταλλεύματος και άνθρακα βασίζονται σε MCC για τον έλεγχο θραυστήρες, μύλους λείανσης, κυψέλες επίπλευσης, μηχανισμούς παχύρρευστου, συστήματα μεταφοράς και αντλίες υδαρούς υδαρούς - εξοπλισμός που ξεκινά συχνά υπό βαρύ φορτίο και λειτουργεί σε σκονισμένα, υγρά περιβάλλοντα. Το περίβλημα MCC προδιαγράφεται με βελτιωμένη προστασία από τη σκόνη και την υγρασία (IP54/IP55) και συχνά περιλαμβάνει εσωτερικούς θερμαντήρες κατά της συμπύκνωσης για εγκαταστάσεις σε μη θερμαινόμενα κτίρια επεξεργασίας. Τα ρελέ προστασίας κινητήρα με προηγμένη θερμική μοντελοποίηση διασφαλίζουν ότι οι μεγάλοι κινητήρες μύλου και θραυστήρα δεν ενεργοποιούνται άσκοπα κατά τις συνθήκες υπερφόρτωσης της διεργασίας.

Παραγωγή χαρτοπολτού, χαρτιού και χάλυβα

Οι βιομηχανίες συνεχούς επεξεργασίας, όπως οι χαρτοβιομηχανίες και τα ελασματουργεία χάλυβα λειτουργούν εκατοντάδες κινητήρες σε μεγάλες γραμμές παραγωγής, με την αστοχία του κινητήρα να διακόπτει ενδεχομένως ολόκληρη τη γραμμή. Τα πάνελ MCC σε αυτές τις εγκαταστάσεις ενσωματώνουν αποσπώμενες μονάδες εκκίνησης που επιτρέπουν τη συντήρηση του κυκλώματος κινητήρα χωρίς να απενεργοποιείται ολόκληρο το τμήμα MCC — η μονάδα απλώς απομονώνεται, αποσύρεται και αντικαθίσταται με εφεδρική ενώ οι κύριες ράβδοι διαύλου παραμένουν ενεργές. Η επικοινωνία Fieldbus από κάθε μονάδα εκκίνησης προς το DCS παρέχει λεπτομερή διαγνωστικά στοιχεία κινητήρα που επιτρέπουν την προγραμματισμένη αλλαγή πριν από απροσδόκητη βλάβη.

Υπηρεσίες HVAC & Κτιρίων σε Μεγάλες Εγκαταστάσεις

Τα αεροδρόμια, τα συνεδριακά κέντρα και τα μεγάλα εμπορικά συγκροτήματα χρησιμοποιούν MCC για να συγκεντρώνουν τον έλεγχο όλων των φορτίων κινητήρα HVAC — ψυκτικά συγκροτήματα, πύργους ψύξης, αντλίες κρύου νερού, μονάδες διαχείρισης αέρα και ανεμιστήρες εξαγωγής καπνού. Η ενσωμάτωση με το Σύστημα Διαχείρισης Κτιρίου επιτρέπει την ποδηλασία, τη νυχτερινή οπισθοδρόμηση και τον βελτιστοποιημένο ενεργειακά έλεγχο σε ολόκληρο το στόλο κινητήρων από ένα ενιαίο δωμάτιο ελέγχου.

Τεχνική βαθιά κατάδυση

Το Κιβώτιο Κέντρου Ελέγχου Κινητήρα είναι ένα συγκρότημα διακοπτών χαμηλής τάσης που έχει δοκιμαστεί τύπου, σχεδιασμένο για ασφαλή, αρθρωτό έλεγχο κινητήρα με έμφαση στο χρόνο λειτουργίας, την προστασία του προσωπικού και τη δυνατότητα συντήρησης.

Σύστημα δομικού πλαισίου και ζυγού

Το MCC είναι κατασκευασμένο ως ένα επιδαπέδιο πλαίσιο πολλαπλών τμημάτων από διπλωμένα και βιδωμένα προφίλ γαλβανισμένου χάλυβα, με κάθε τμήμα τυπικά πλάτους 600 mm, 800 mm ή 1000 mm. Η κύρια οριζόντια ράβδος διατρέχει όλο το μήκος του MCC σε ένα ειδικό επάνω ή πίσω διαμέρισμα, κατασκευασμένο από επικασσιτερωμένο χαλκό ή αλουμίνιο και έχει μέγεθος για το ονομαστικό συνεχές ρεύμα (400A έως 6300A). Οι αρμοί της ράβδου ζυγού είναι βιδωμένοι και στριμωγμένοι με ροδέλες Belleville για να διατηρηθεί η δύναμη επαφής κατά τη διάρκεια της θερμικής ανακύκλωσης. Ο κατακόρυφος ζυγός σε κάθε τμήμα κατανέμει την ισχύ στις μεμονωμένες λειτουργικές μονάδες μέσω επαφών με ελατήριο, εξαλείφοντας την ανάγκη για ενσύρματες συνδέσεις μεταξύ της ράβδου ζυγού και κάθε μονάδας εκκίνησης. Ο βαθμός αντοχής σε βραχυκύκλωμα — επαληθευμένος μέσω δοκιμών τύπου — διασφαλίζει ότι το σύστημα ράβδων ζυγών και τα στηρίγματα του μπορούν να αντέξουν τις ηλεκτρομαγνητικές δυνάμεις ενός σφάλματος χωρίς παραμόρφωση ή διαχωρισμό επαφών.

Σχεδιασμός Λειτουργικής Μονάδας: Διορθώθηκε και αποσύρεται

Οι μονάδες εκκίνησης κινητήρα διατίθενται σε σταθερές (βιδωμένες) ή αποσπώμενες (τύπου συρταριού). Οι ανασυρόμενες μονάδες είναι η τυπική προσφορά για κρίσιμες διεργασίες, επιτρέποντας σε έναν εκκινητή να απομονώνεται ηλεκτρικά, να αποσύρεται μηχανικά σε ράγες οδήγησης και να αντικαθίσταται με εφεδρικό μέσα σε λίγα λεπτά — χωρίς να απενεργοποιείται ολόκληρο το τμήμα MCC. Κάθε αποσπώμενη μονάδα περιέχει έναν διακόπτη κυκλώματος διαμορφωμένης θήκης ή έναν αποζεύκτη διακόπτη με ασφάλεια, έναν επαφέα ονομαστικής λειτουργίας, ένα ηλεκτρονικό ρελέ υπερφόρτωσης, μια τήξη κυκλώματος ελέγχου και ένα μπλοκ ακροδεκτών ελέγχου ειδικής μονάδας. Οι μηχανισμοί ασφάλισης διασφαλίζουν ότι η μονάδα μπορεί να αποσυρθεί μόνο στη θέση OFF και δεν μπορεί να επανατοποθετηθεί υπό φορτίο. Η μηχανική κωδικοποίηση αποτρέπει την εισαγωγή μιας μονάδας μιας βαθμολογίας σε μια υποδοχή που προορίζεται για διαφορετική βαθμολογία. Για μονάδες VFD ή μαλακής εκκίνησης, το μεγαλύτερο βάθος του περιβλήματος και ο ενισχυμένος αερισμός ενσωματώνονται στη μορφή συρταριού.

Προστασία Κινητήρα και Συντονισμός Τύπου 2

Κάθε κύκλωμα κινητήρα έχει σχεδιαστεί για συντονισμό τύπου 2 σύμφωνα με το IEC 60947-4-1. Σε περίπτωση σφάλματος βραχυκυκλώματος του ακροδέκτη του κινητήρα, ο διακόπτης κυκλώματος ή οι ασφάλειες καθαρίζουν το ρεύμα σφάλματος χωρίς ζημιά στον επαφέα ή το ρελέ υπερφόρτωσης πέρα ​​από τη συγκόλληση με ελαφριά επαφή που μπορεί να διαχωριστεί χωρίς αντικατάσταση. Αυτό είναι απαραίτητο για το χρόνο λειτουργίας της διεργασίας — ένα βραχυκύκλωμα κινητήρα δεν απαιτεί αντικατάσταση του εκκινητή. Η προστασία υπερφόρτωσης χρησιμοποιεί ηλεκτρονικά ρελέ με επιλέξιμες κατηγορίες ταξιδιού (Κλάση 10, 20, 30), απώλεια φάσης, ανισορροπία ρεύματος και ανίχνευση σφάλματος γείωσης. Τα ρελέ προστασίας κινητήρα με διασυνδέσεις Modbus ή Profibus παρέχουν στο DCS λεπτομερή δεδομένα θερμικής κατάστασης, σήματα αναστολής εκκίνησης και ειδοποιήσεις πρόβλεψης συντήρησης.

Εσωτερικός Διαχωρισμός και Ασφάλεια Προσωπικού

Το MCC είναι διαθέσιμο με αυξανόμενα επίπεδα εσωτερικής διαμερισματοποίησης σύμφωνα με τις αξιολογήσεις φόρμας IEC 61439-1/2:

● Φόρμα 2 : λειτουργικές μονάδες χωρίζονται από ράβδους διαύλου, αλλά τα τερματικά ενδέχεται να μοιράζονται το ίδιο διαμέρισμα με τη μονάδα

● Έντυπο 3: όλες οι λειτουργικές μονάδες χωρίζονται η μία από την άλλη και από τις ράβδους διαύλου. τερματικά χωρισμένα από ράβδους διαύλου αλλά όχι απαραίτητα μεταξύ τους. Αυτή είναι η τυπική προδιαγραφή για βιομηχανικές εγκαταστάσεις.

● Έντυπο 4: πλήρης διαχωρισμός ράβδων διαύλου, λειτουργικών μονάδων και ακροδεκτών — το καθένα στο δικό του διαμέρισμα. Αυτό καθορίζεται για εφαρμογές υψηλής κρισιμότητας σε πετρέλαιο και φυσικό αέριο ή άλλες επικίνδυνες βιομηχανίες.

Ο εσωτερικός περιορισμός σφάλματος τόξου έχει σχεδιαστεί για να ανακατευθύνει την ενέργεια του τόξου μακριά από τον χειριστή μέσω αεραγωγών ανακούφισης πίεσης στο επάνω μέρος του περιβλήματος, που ελέγχονται υπό συνθήκες εσωτερικού τόξου σύμφωνα με το IEC 61641 όπου καθορίζεται. Τα παντζούρια στις συνδέσεις του διαύλου κλείνουν αυτόματα καθώς αφαιρείται μια αποσπώμενη μονάδα, αποτρέποντας την τυχαία επαφή με ζωντανούς διαύλους.

Διεπαφή Ελέγχου και Έξυπνη Διαχείριση Κινητήρα

Ένα αποκλειστικό διαμέρισμα ελέγχου μέσα σε κάθε μονάδα εκκίνησης ή πάνω από τις λειτουργικές μονάδες φιλοξενεί απομακρυσμένο I/O PLC, πύλες επικοινωνίας, παρεμβαλλόμενα ρελέ και τερματικά διαλογής. Η ανάδραση λειτουργίας, διακοπής λειτουργίας, σφάλματος και κατάστασης κινητήρα μεταδίδεται στο DCS μέσω fieldbus (Profibus DP, Profinet, Modbus RTU/TCP, Ethernet/IP, DeviceNet). Τα έξυπνα ρελέ διαχείρισης κινητήρα σε κάθε μονάδα μετρούν συνεχώς το ρεύμα, την τάση, την ισχύ, την ενέργεια και το ισοζύγιο φάσης του κινητήρα, μεταδίδοντας αυτά τα δεδομένα στη διαχείριση περιουσιακών στοιχείων της εγκατάστασης ή στην πλατφόρμα πρόβλεψης συντήρησης. Αυτό δίνει τη δυνατότητα στους χειριστές να αναγνωρίζουν τις υποβαθμιστικές συνθήκες του κινητήρα — αυξάνοντας την τριβή του ρουλεμάν, τη φθορά της πτερωτής ή τη φθορά της περιέλιξης — προτού προκαλέσουν ένα απρογραμμάτιστο ταξίδι.

Περίβλημα και Περιβαλλοντική Προσαρμογή

Το τυπικό περίβλημα MCC είναι κατασκευασμένο από γαλβανισμένο χάλυβα 2,0 mm με φινίρισμα με βαφή πούδρας, επιτυγχάνοντας προστασία IP42 κατάλληλη για εσωτερικούς ηλεκτρικούς χώρους. Για βιομηχανικά περιβάλλοντα με σκόνη — ορυχεία, εργοστάσια τσιμέντου, επεξεργασία ξύλου — περιβλήματα IP54 ή IP55 με φιλτραρισμένο εξαερισμό ή εναλλάκτες θερμότητας αέρα-αέρα διαχειρίζονται την εσωτερική ψύξη αποκλείοντας τα αιωρούμενα σωματίδια. Για υπαίθριες εγκαταστάσεις, διατίθενται περιβλήματα IP65 με θερμοστατικά ελεγχόμενους θερμαντήρες αντισυμπύκνωσης, στέγαστρα βροχής και εξοπλισμό από ανοξείδωτο χάλυβα. Σε τροπικά περιβάλλοντα, τα κατάλληλα επικαλυμμένα PCB και οι σφραγισμένοι σύνδεσμοι εμποδίζουν την παρακολούθηση που προκαλείται από την υγρασία.

Δοκιμές και Διασφάλιση Ποιότητας

Κάθε πίνακας MCC υποβάλλεται σε ένα καθορισμένο πρόγραμμα δοκιμής αποδοχής από το εργοστάσιο: μέτρηση συνέχειας ζυγού και αντίστασης μόνωσης. Δοκιμή πρωτογενούς και δευτερογενούς έγχυσης ρελέ προστασίας. Λειτουργική προσομοίωση επαφέα, εκκινητή και ασφάλιση. Έλεγχος εισαγωγής και απόσυρσης αποσπώμενης μονάδας. και επαλήθευση δικτύου επικοινωνίας. Μια πλήρης αναφορά FAT παραδίδεται με κάθε MCC, μαζί με μονογραμμικά διαγράμματα, σχέδια διάταξης και εγχειρίδια λειτουργίας. Το MCC έχει σχεδιαστεί, κατασκευαστεί και δοκιμαστεί σύμφωνα με το IEC 61439-1/2, με σήμανση CE και προαιρετικές UL, UKCA ή άλλες τοπικές πιστοποιήσεις.

Γιατί να επιλέξετε τα πάνελ Csivei MCC;

Η εργοστασιακά σχεδιασμένη λύση MCC Panel επιλέχθηκε για την αποδεδειγμένη ικανότητά της να ικανοποιεί όλες τις απαιτήσεις:

● Οι τυποποιημένες αποσπώμενες μονάδες εκκίνησης (έως 250A) επέτρεψαν την ταχεία αντικατάσταση οποιουδήποτε εκκινητή κινητήρα χωρίς να απενεργοποιηθεί ολόκληρο το τμήμα MCC

● Η συντονισμένη προστασία κινητήρα τύπου 2 εξασφάλισε ότι τα σφάλματα βραχυκυκλώματος του κινητήρα θα διορθωθούν χωρίς ζημιά στο εξάρτημα της μίζας

● Το σύστημα διαύλου 65 kA με περιορισμό σφαλμάτων τόξου και εσωτερικό διαχωρισμό Φόρμας 3 παρείχε το απαιτούμενο επίπεδο ασφάλειας

● Έξυπνα ρελέ διαχείρισης κινητήρα με επικοινωνία Profibus DP σε κάθε μονάδα εκκίνησης που μετέδωσε δεδομένα κινητήρα σε πραγματικό χρόνο στο SCADA — ρεύμα, ισχύς, ώρες λειτουργίας, αριθμός εκκινήσεων, χρησιμοποιούμενη θερμική χωρητικότητα και κατανάλωση ενέργειας — επιτρέποντας προγνωστικό προγραμματισμό συντήρησης

● Οι ενσωματωμένοι διακόπτες κυκλώματος αέρα σε σειρά πολλαπλών τμημάτων, τμήματα VFD για τους φυσητήρες αερισμού, τμήματα μαλακής εκκίνησης για μεγάλες αντλίες και τυπικά αποσπώμενα τμήματα εκκίνησης για γενικά φορτία κινητήρα — όλα σε ένα κοινό σύστημα ζυγών

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ ενός συστήματος ελέγχου ηλιακής αντλίας και ενός τυπικού πίνακα διανομής;

Ένας πίνακας διανομής κατανέμει κυρίως την ισχύ στα τελικά κυκλώματα με ασφάλειες ή διακόπτες κυκλώματος, αλλά συνήθως δεν ενσωματώνει την εκκίνηση ή τον έλεγχο του κινητήρα. Ένα Κέντρο Ελέγχου Κινητήρα συνδυάζει εκκινητές κινητήρα (επαφές, υπερφόρτωση και μετάδοση κίνησης), προστασία κινητήρα και νοημοσύνη ελέγχου σε ένα ενιαίο δομημένο συγκρότημα — κάθε λειτουργική μονάδα έχει σχεδιαστεί ειδικά για ένα φορτίο κινητήρα, όχι απλώς για ένα γενικό κύκλωμα. Τα MCC περιλαμβάνουν επίσης δυνατότητα αποσπώμενης μονάδας, διαχωρισμό διαύλου και ολοκληρωμένες λειτουργίες επικοινωνίας διαχείρισης κινητήρα που δεν βρίσκονται στους πίνακες διανομής.

Ε2: Πόσους κινητήρες μπορεί να φιλοξενήσει ένα σύστημα ελέγχου ηλιακής αντλίας;

Ο αριθμός εξαρτάται από τον αριθμό τμημάτων και το μέγεθος της μονάδας. Ένα μόνο κατακόρυφο τμήμα συνήθως φιλοξενεί 4 έως 12 μονάδες εκκίνησης κινητήρα ανάλογα με την ονομαστική τους ισχύ. Μια σειρά MCC πολλαπλών τμημάτων μπορεί να φιλοξενήσει 50, 100 ή περισσότερους κινητήρες. Οι μηχανικοί εφαρμογών μας θα βελτιστοποιήσουν τη διάταξη με βάση τη λίστα κινητήρων και τους περιορισμούς του ιστότοπού σας.

Ε3: Ποιο είναι το πλεονέκτημα των αποσυρόμενων μονάδων έναντι των σταθερών μονάδων;

Οι αποσπώμενες μονάδες (τύπου συρταριού) επιτρέπουν την απομόνωση ενός ελαττωματικού εκκινητή, την φυσική απόσυρση από το MCC και την αντικατάστασή του με ένα εφεδρικό — όλα μέσα σε λίγα λεπτά και χωρίς να απενεργοποιηθεί ολόκληρο το τμήμα του MCC. Οι κύριοι ζυγοί παραμένουν ενεργοί και άλλα κυκλώματα κινητήρα συνεχίζουν να λειτουργούν. Αυτό είναι κρίσιμο για τις βιομηχανίες συνεχούς διεργασίας όπου ο απρογραμμάτιστος χρόνος διακοπής λειτουργίας σε έναν κινητήρα δεν πρέπει να καταρρεύσει. Οι σταθερές μονάδες έχουν χαμηλότερο κόστος, αλλά απαιτούν την απενεργοποίηση του τμήματος MCC για αντικατάσταση της μίζας.

Ε4: Τι σημαίνουν ο διαχωρισμός της Μορφής 2, της Μορφής 3 και της Μορφής 4;

Αυτά αναφέρονται στον βαθμό εσωτερικής διαμερισματοποίησης σύμφωνα με το IEC 61439-1/2. Η φόρμα 2 διαχωρίζει τις λειτουργικές μονάδες από τις ράβδους διαύλου. Η φόρμα 3 προσθέτει διαχωρισμό μεταξύ μεμονωμένων λειτουργικών μονάδων. Το έντυπο 4 διαχωρίζει επιπλέον τα τερματικά μεταξύ τους και από άλλες λειτουργικές μονάδες. Οι υψηλότερες μορφές παρέχουν μεγαλύτερη ασφάλεια κατά τη συντήρηση και περιέχουν πιο αποτελεσματικά σφάλματα τόξου, αλλά κοστίζουν περισσότερο. Θα σας προτείνουμε το κατάλληλο έντυπο με βάση τη φιλοσοφία λειτουργίας και συντήρησης σας.

Ε5: Τι βαθμολογία βραχυκυκλώματος χρειάζομαι για το MCC μου;

Αυτό καθορίζεται από το μελλοντικό ρεύμα σφάλματος στο σημείο όπου συνδέεται το MCC, το οποίο εξαρτάται από την ονομαστική τιμή kVA του μετασχηματιστή, την αντίσταση και την αντίσταση του καλωδίου. Οι τυπικές βιομηχανικές εγκαταστάσεις απαιτούν 50kA ή 65kA στα 400V. Οι βοηθητικές πλακέτες σταθμών παραγωγής ηλεκτρικής ενέργειας και μεγάλων εγκαταστάσεων επεξεργασίας ενδέχεται να απαιτούν 80 kA ή 100 kA. Θα αναλύσουμε τα δεδομένα του συστήματός σας και θα καθορίσουμε τη σωστή βαθμολογία.

Ε6: Πώς επικοινωνεί το MCC με το σύστημα DCS ή SCADA;

Κάθε μονάδα εκκίνησης κινητήρα ή ομάδα μονάδων περιλαμβάνει μια διεπαφή επικοινωνίας — συνήθως Profibus DP, Profinet, Modbus RTU/TCP ή Ethernet/IP — που συνδέεται με το δίκτυο ελέγχου της εγκατάστασης. Η κατάσταση του κινητήρα (λειτουργεί, σταμάτησε, απενεργοποιήθηκε), το ρεύμα, η ενέργεια και τα διαγνωστικά δεδομένα μεταδίδονται συνεχώς. Το DCS μπορεί να εκκινήσει/σταματήσει εξ αποστάσεως τους κινητήρες και να λάβει ειδοποίηση συναγερμού.

Ε7: Μπορεί το MCC να επεκταθεί στο μέλλον;

Ναί. Το MCC έχει σχεδιαστεί για επεκτασιμότητα σε κάθε άκρο της σειράς. Συνιστούμε να συμπεριλάβετε εφεδρικά κάθετα τμήματα ή υποδοχές εφεδρικής μονάδας με την αρχική σειρά, εάν προγραμματίζονται μελλοντικές προσθήκες κινητήρα. Η επέκταση ενός υπάρχοντος MCC απαιτεί αντιστοίχιση της αρχικής βαθμολογίας και σχεδίασης της γραμμής διαύλου, επομένως η διατήρηση του αρχικού κατασκευαστή είναι σημαντική για τη συμβατότητα.

Ε8: Τι συντήρηση απαιτεί ένας πίνακας MCC;

Η συνιστώμενη συντήρηση περιλαμβάνει: ετήσια θερμική απεικόνιση των αρμών και των σημείων τερματισμού της ράβδου. λειτουργικός έλεγχος των αποσπώμενων κλειδαριών μονάδων και μηχανισμών κλείστρου. επαλήθευση των ρυθμίσεων του ρελέ προστασίας και των λειτουργιών διακοπής. καθαρισμός φίλτρων εξαερισμού. και επιθεώρηση στεγανοποιήσεων και παρεμβυσμάτων πόρτας. Ένα λεπτομερές πρόγραμμα συντήρησης παρέχεται στο εγχειρίδιο λειτουργίας.
