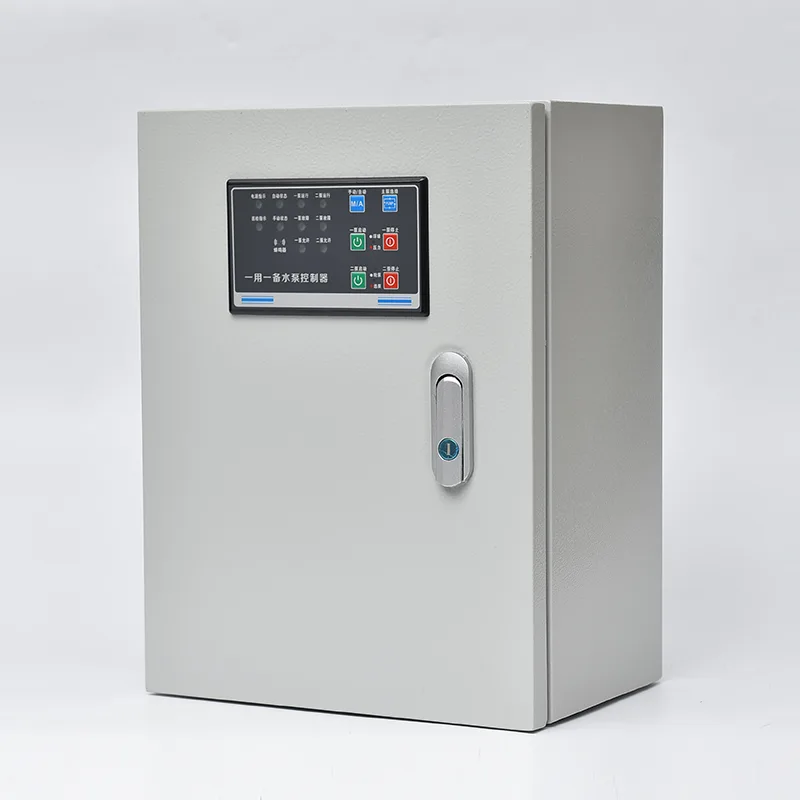

Πίνακας ελέγχου αντλίας επεξεργασίας νερού

Αγοράστε ποιοτικός πίνακας ελέγχου αντλίας επεξεργασίας νερού από τον κορυφαίο κατασκευαστή της Κίνας CSIVEI. Ενσωματώνει εισερχόμενους διακόπτες κυκλώματος, επαφές αντλιών ή μαλακούς εκκινητές, ρελέ υπερφόρτωσης, προγραμματιζόμενο λογικό ελεγκτή ή ειδικό ελεγκτή αντλίας και διεπαφές αισθητήρων στάθμης σε ένα ενιαίο περίβλημα επιδαπέδιου ή τοίχου. Οι ονομαστικές τιμές ισχύος εκτείνονται από 0,75 kW έως 250 kW σε τριφασικό 380–480 V. Η ανίχνευση στάθμης υγρού δέχεται εισόδους από πλωτηροδιακόπτες, πομπούς υδροστατικής πίεσης ή αισθητήρες υπερήχων — ο ελεγκτής εκκινεί αυτόματα την αντλία λειτουργίας καθώς γεμίζει το κάρτερ, εισάγει μια αντλία υποβοήθησης εάν η εισροή υπερβαίνει τη χωρητικότητα μιας αντλίας και ενεργοποιεί εξόδους συναγερμού υψηλού επιπέδου αν συνεχίσουν να ανεβαίνουν τα επίπεδα. Μια λειτουργία αυτόματης εναλλαγής περιστρέφει τον ρόλο της αντλίας μολύβδου με βάση τις ώρες λειτουργίας ή κάθε κύκλο εκκίνησης, εξισορροπώντας τη μηχανική φθορά. Κάθε κύκλωμα αντλίας προστατεύεται ξεχωριστά από υπερφόρτωση, βραχυκύκλωμα, απώλεια φάσης και αντιστροφή φάσης. Πρόσθετες προστασίες ειδικά για τη λειτουργία λυμάτων — όπως παρακολούθηση διαρροής στεγανοποίησης, παρακολούθηση θερμοκρασίας ρουλεμάν και ανίχνευση απόφραξης αντλίας μέσω προφίλ υπόγειου ρεύματος ή υπερφόρτωσης — είναι ενσωματωμένες για τη σύλληψη προβλημάτων πριν προκληθεί ζημιά στον κινητήρα. Ένα HMI τοποθετημένο στην πόρτα εμφανίζει τη στάθμη του κάρτερ, την κατάσταση της αντλίας, τις ώρες λειτουργίας και το ιστορικό σφαλμάτων. Η επικοινωνία μέσω Modbus RTU/TCP ή προαιρετικής πύλης 4G επιτρέπει την απομακρυσμένη παρακολούθηση και την ενσωμάτωση SCADA. Το περίβλημα χρησιμοποιεί γαλβανισμένο χάλυβα με αντιδιαβρωτική επίστρωση πούδρας, με πρότυπο IP55 ή IP65 για εξωτερική εγκατάσταση.

Ιδανικές Εφαρμογές

Από τους δημοτικούς σταθμούς ανύψωσης λυμάτων μέχρι τη διαχείριση βιομηχανικών λυμάτων, ο Πίνακας Ελέγχου Αντλίας Επεξεργασίας Νερού παρέχει αυτοματοποιημένη διαχείριση αντλιών χωρίς επίβλεψη για τα πιο απαιτητικά περιβάλλοντα λυμάτων.

Σταθμοί Ανελκυστήρων Δημοτικών Λυμάτων

Τα αστικά αποχετευτικά δίκτυα βασίζονται σε σταθμούς ανύψωσης για την ανύψωση των λυμάτων από σημεία συλλογής χαμηλών πεδίων σε δίκτυα βαρύτητας ή εγκαταστάσεις επεξεργασίας. Ο πίνακας ελέγχου διαχειρίζεται μία έως τέσσερις υποβρύχιες αντλίες σε διάταξη υγρού φρεατίου, ρυθμίζοντας αυτόματα τη λειτουργία της αντλίας καθώς η εισροή ποικίλλει ανάλογα με τα καθημερινά πρότυπα χρήσης. Οι έξοδοι συναγερμού υψηλού επιπέδου συνδέονται με το σύστημα τηλεμετρίας για κεντρική ειδοποίηση SCADA, ενώ η λειτουργία εναλλαγής εξασφαλίζει ισορροπημένη φθορά της αντλίας σε όλο τον εγκατεστημένο στόλο.

Εγκαταστάσεις Επεξεργασίας Λυμάτων

Εντός των μονάδων επεξεργασίας, τα αντλιοστάσια διαχειρίζονται την εισαγωγή ακατέργαστων λυμάτων, τη μεταφορά πρωτογενούς ιλύος, την επιστροφή ενεργοποιημένης ιλύος και την απόρριψη επεξεργασμένων λυμάτων. Ο πίνακας διαχειρίζεται κάθε σετ αντλίας ανεξάρτητα, με ενσωματωμένη παρακολούθηση για διαρροή στεγανοποίησης και θερμοκρασία ρουλεμάν κρίσιμης σημασίας για την αποφυγή αστοχίας υποβρύχιου κινητήρα σε εφαρμογές συνεχούς λειτουργίας. Η επικοινωνία με το εργοστάσιο SCADA παρέχει δεδομένα ροής, ενέργειας και σφαλμάτων σε πραγματικό χρόνο.

Βιομηχανικά λύματα & λύματα διεργασιών

Οι εργασίες επεξεργασίας τροφίμων, χημικών, κλωστοϋφαντουργικών προϊόντων και εξόρυξης παράγουν λύματα με χαρακτηριστικά που αμφισβητούν τους τυπικούς ελέγχους αντλιών - διαβρωτικά υγρά, υψηλή περιεκτικότητα σε στερεά, αυξημένη θερμοκρασία ή ινώδες υλικό. Τα προφίλ προστασίας κινητήρα του πίνακα μπορούν να ρυθμιστούν ώστε να ανιχνεύουν έγκαιρα το μπλοκάρισμα της αντλίας, ξεκινώντας έναν αυτόματο κύκλο αντιστροφής και επανάληψης για την απομάκρυνση των εμποδίων της πτερωτής πριν ζητηθεί η παρέμβαση του χειριστή.

Εμπορικό & Οικιστικό Συγκρότημα Αντλιοστάσια

Τα μεγάλα πάρκα γραφείων, τα εμπορικά κέντρα και οι οικιστικές κατασκευές με πολλούς πύργους που λειτουργούν κάτω από την κατηγορία δημοτικών αποχετεύσεων απαιτούν αξιόπιστο έλεγχο αντλίας στο υπόγειο κάρτερ. Ο πίνακας παρέχει πλήρως αυτοματοποιημένη λειτουργία με εξόδους συναγερμού υψηλού επιπέδου που συνδέονται με το σύστημα διαχείρισης κτιρίου, διασφαλίζοντας ότι δεν υπάρχει κίνδυνος δημιουργίας εφεδρικών λυμάτων σε κατειλημμένους χώρους. Η συμπαγής διαμόρφωσή του στον τοίχο ταιριάζει στον περιορισμένο χώρο του εργοστασίου που είναι χαρακτηριστικός των εμπορικών υπογείων.

Αντλήσεις ομβρίων & αντιπλημμυρικών υδάτων

Οι σταθμοί όμβριων υδάτων που διαχειρίζονται την απορροή κατά τη διάρκεια έντονων βροχοπτώσεων αντιμετωπίζουν μεγάλες περιόδους αδράνειας που ακολουθούνται από ξαφνική, έντονη εισροή. Ο πίνακας προσφέρει ένα σχήμα ενεργοποίησης της λειτουργίας βροχής: όταν λαμβάνεται μια σκανδάλη καταιγίδας από βροχόμετρο ή ανερχόμενη στάθμη φρέατος, όλες οι αντλίες εισέρχονται σε μια σειρά προτεραιότητας εκκίνησης. Η ταχεία εναλλαγή κατά τη διάρκεια της εκτεταμένης άντλησης καταιγίδας εμποδίζει οποιαδήποτε μεμονωμένη αντλία να φέρει το πλήρες θερμικό φορτίο.

Εγκαταστάσεις εξ αποστάσεως και χωρίς επίβλεψη

Τα αντλιοστάσια λυμάτων σε αγροτικές ή διάσπαρτες τοποθεσίες επωφελούνται από την πλήρη αυτοματοποίηση και την ικανότητα απομακρυσμένης παρακολούθησης του πίνακα. Μια ενσωματωμένη πύλη 4G ή διεπαφή ραδιοτηλεμετρίας στέλνει δεδομένα κατάστασης αντλίας, στάθμης φρεατίου και συναγερμού σε ένα κεντρικό κέντρο λειτουργίας. Οι χειριστές μπορούν να αναγνωρίζουν συναγερμούς και να επαναφέρουν τα ταξίδια εξ αποστάσεως, μειώνοντας δραστικά το κόστος και την καθυστέρηση των επισκέψεων σε σταθμούς που μπορεί να απέχουν εκατοντάδες χιλιόμετρα μεταξύ τους.

Τεχνική βαθιά κατάδυση

Ο Πίνακας Ελέγχου Αντλίας Επεξεργασίας Νερού συνδυάζει αλληλουχία αντλιών βάσει στάθμης, προστασία κινητήρα ειδικής χρήσης λυμάτων και στιβαρή περιβαλλοντική σκλήρυνση σε ένα μόνο εργοστασιακά δοκιμασμένο συγκρότημα.

Ανίχνευση στάθμης και αλληλουχία αντλιών

Ο ελεγκτής δέχεται ένα ή πολλαπλά σήματα στάθμης από πλωτηροδιακόπτες (διακεκριμένα, τυπικά τέσσερα επίπεδα: διακοπή, εκκίνηση αντλίας απαγωγής, εκκίνηση αντλίας καθυστέρησης, υψηλός συναγερμός) ή μια συνεχή αναλογική είσοδο 4–20 mA από έναν πομπό υδροστατικής πίεσης ή έναν αισθητήρα υπερήχων. Όταν η στάθμη του κάρτερ ανέλθει στο σημείο εκκίνησης του ηλεκτροδίου, ξεκινά η αντλία λειτουργίας. Εάν η εισροή υπερβαίνει τον ρυθμό εκφόρτισης μιας αντλίας και η στάθμη συνεχίζει να ανεβαίνει μέχρι το σημείο έναρξης υστέρησης, ο ελεγκτής ξεκινά μια αντλία υποβοήθησης. Όταν η στάθμη πέσει στο σημείο διακοπής, όλες οι αντλίες σταματούν. Ο συναγερμός υψηλού επιπέδου ενεργοποιείται εάν το κάρτερ φτάσει σε ένα κρίσιμο όριο — υποδεικνύοντας εισροή πέρα ​​από την ικανότητα άντλησης ή βλάβη της αντλίας — και αυτό το σήμα μεταδίδεται στο σύστημα τηλεμετρίας ως συναγερμός προτεραιότητας. Ένας ρυθμιζόμενος χρονοδιακόπτης λειτουργίας συνεχίζει τις αντλίες να λειτουργούν για λίγο αφού φτάσουν στο σημείο στάσης για να καθαρίσει τη γραμμή εκκένωσης, αποτρέποντας την καθίζηση των στερεών.

Αυτόματη Διαχείριση Εναλλαγών και Καθηκόντων

Ο ελεγκτής εναλλάσσει την ονομασία της αντλίας απαγωγής σε κάθε κύκλο αντλίας ή με βάση τις διαμορφώσιμες ώρες λειτουργίας. Η εναλλαγή λαμβάνει χώρα στο σημείο διακοπής — μετά την ολοκλήρωση του τρέχοντος κύκλου, η επόμενη αντλία στη σειρά γίνεται η πρώτη. Εάν η αντλία απαγωγής δεν εκκινήσει ή απενεργοποιηθεί κατά τη λειτουργία, ο ελεγκτής ορίζει αυτόματα την επόμενη διαθέσιμη αντλία ως απαγωγό και την εκκινεί αμέσως ενώ κλειδώνει την αντλία με βλάβη και δημιουργεί συναγερμό. Αυτή η αυτόματη εναλλαγή εξασφαλίζει συνεχή λειτουργία του σταθμού χωρίς παρέμβαση χειριστή.

Προστασία κινητήρα ειδική για λύματα

Πέρα από την τυπική προστασία υπερφόρτωσης και βραχυκυκλώματος, ο πίνακας ενσωματώνει προστασίες προσαρμοσμένες στις καταστάσεις αστοχίας των υποβρύχιων αντλιών λυμάτων. Η ανίχνευση διαρροής στεγανοποίησης χρησιμοποιεί έναν αισθητήρα αγωγιμότητας στο θάλαμο λαδιού ή στην κοιλότητα στεγανοποίησης της αντλίας. Εάν ανιχνευτεί εισροή νερού, ο πίνακας ειδοποιεί συναγερμό — επιτρέποντας τον προγραμματισμό συντήρησης πριν τεθεί σε κίνδυνο η περιέλιξη του κινητήρα — και μπορεί να ρυθμιστεί ώστε να απενεργοποιεί την αντλία εάν η διαρροή φτάσει σε ένα κρίσιμο όριο. Η παρακολούθηση θερμοκρασίας ρουλεμάν δέχεται εισόδους θερμίστορ PTC ή PT100 ενσωματωμένες στον κινητήρα της αντλίας. Η υπερβολική θερμοκρασία ενεργοποιεί είτε συναγερμό είτε ταξίδι ανάλογα με τη σοβαρότητα. Η προστασία από την απόφραξη αντλίας χρησιμοποιεί προφίλ ρεύματος κινητήρα: εάν ο ελεγκτής δει μια ξαφνική πτώση του ρεύματος κάτω από την κανονική ζώνη λειτουργίας, υποδεικνύοντας ένα μπλοκαρισμένο ή κολλημένο φως πορείας της πτερωτής, ξεκινά έναν ρυθμιζόμενο κύκλο αντιστροφής και επανάληψης (μία ή περισσότερες σύντομες διαδρομές αντίστροφης κατεύθυνσης για την απομάκρυνση του εμποδίου) πριν από συναγερμό.

Μέθοδοι εκκίνησης

Ο πίνακας ταιριάζει με τη μέθοδο εκκίνησης με το μέγεθος του κινητήρα της αντλίας και τους περιορισμούς τροφοδοσίας του χώρου. Η απευθείας εκκίνηση ταιριάζει σε μικρότερες αντλίες έως περίπου 7,5 kW. Η εκκίνηση με αστέρι-δέλτα μειώνει την εισροή για αντλίες μέσης ισχύος. Οι μαλακοί εκκινητήρες καθορίζονται για μεγαλύτερες αντλίες όπου η πτώση τάσης τροφοδοσίας πρέπει να ελέγχεται και πρέπει να αποφεύγεται η σύγκρουση της βαλβίδας ελέγχου από απότομη εκκίνηση. Τα VFD χρησιμοποιούνται όπου απαιτείται λειτουργία μεταβλητής ταχύτητας — για παράδειγμα, αντιστοίχιση της ταχύτητας της αντλίας με την εισροή για τη διατήρηση ενός σταθερού επιπέδου υγρού φρεατίου αντί για κυκλική κίνηση μεταξύ σταθερών σημείων ενεργοποίησης-απενεργοποίησης.

Έλεγχος ισχύος και ασφάλειας

Ένας αποκλειστικός μετασχηματιστής ελέγχου παρέχει 24 VAC ή 24 VDC για τον ελεγκτή, το HMI, τους αισθητήρες και τα κυκλώματα συναγερμού — πλήρως απομονωμένο από τη διαδρομή ισχύος του κινητήρα. Τα κουμπιά διακοπής έκτακτης ανάγκης στην πόρτα του πίνακα απομονώνουν μηχανικά την ισχύ της αντλίας. Ένας εξωτερικός βρόχος κλειδώματος ασφαλείας δέχεται εισόδους από ανίχνευση αερίου υγρού φρεατίου, κλειδώματα θυρών στην είσοδο του αντλιοστασίου και θερμική προστασία από οποιονδήποτε εξοπλισμό ανάντη.

HMI και διεπαφή χειριστή

Μια οθόνη κειμένου τοποθετημένη στην πόρτα ή έγχρωμη οθόνη αφής παρέχει επίπεδο κάρτερ σε πραγματικό χρόνο, κατάσταση αντλίας, ώρες λειτουργίας, μέτρηση εκκίνησης, ρεύμα κινητήρα και ενεργούς συναγερμούς με ιστορικό σφαλμάτων με χρονική σήμανση. Η διεπαφή υποστηρίζει χειροκίνητο έλεγχο αντλίας για συντήρηση, με αυτόματη επαναφορά μετά από ένα ρυθμιζόμενο χρονικό όριο για την αποφυγή τυχαίου χειροκίνητου κλειδώματος. Η προσαρμογή παραμέτρων — σημεία ρύθμισης επιπέδου, χρονόμετρα λειτουργίας, λειτουργία εναλλαγής — προστατεύεται με κωδικό πρόσβασης.

Απομακρυσμένη Παρακολούθηση

Το τυπικό RS485 Modbus RTU συνδέεται με μονάδες τηλεμετρίας αντλιοστασίου. Μια προαιρετική πύλη cloud 4G ή Ethernet παρέχει άμεση πρόσβαση στον ιστό και το smartphone στην κατάσταση της αντλίας, τα δεδομένα στάθμης, την κατανάλωση ενέργειας και τις ειδοποιήσεις push συναγερμού. Μια έξοδος συναγερμού ξηρής επαφής για κάθε σφάλμα αντλίας και η κοινή κατάσταση υψηλού επιπέδου είναι συνήθως συνδεδεμένη με το σύστημα τηλεμετρίας ως προτεραιότητα έναντι οποιουδήποτε συναγερμού που βασίζεται σε δίκτυο.

Περίβλημα και προστασία από τη διάβρωση

Τα αντλιοστάσια λυμάτων παρουσιάζουν διαβρωτική ατμόσφαιρα — υδρόθειο, υγρασία και σε ορισμένες περιπτώσεις χημικούς ατμούς. Το περίβλημα είναι κατασκευασμένο από γαλβανισμένο χάλυβα με ανθεκτικό στα χημικά φινίρισμα σκόνης. Το IP55 είναι στάνταρ. Το IP65 με σφραγισμένη είσοδο καλωδίου μέσω στυπιοθλίπτη καθορίζεται για εξωτερικές ή εκτεθειμένες εγκαταστάσεις. Τα φίλτρα αερισμού χρησιμοποιούν μέσα ενεργού άνθρακα όπου η έκθεση σε H2S είναι σημαντική. Όλα τα εσωτερικά μεταλλικά έργα είναι επιμεταλλωμένα ή από ανοξείδωτο χάλυβα και τα PCB είναι κατάλληλα επικαλυμμένα έναντι υγρασίας και διαβρωτικών αερίων.

Συχνές Ερωτήσεις

Ε1: Ποιους αισθητήρες στάθμης μπορεί να δεχθεί ο πίνακας και πόσα επίπεδα ελέγχει;

Ο πίνακας δέχεται πλωτηροδιακόπτες (συνήθως τέσσερα διακριτά επίπεδα), πομπούς υδροστατικής πίεσης (4–20 mA) ή αισθητήρες υπερήχων. Με διακριτούς πλωτήρες, τα επίπεδα ελέγχου είναι σταμάτημα, εκκίνηση αντλίας, εκκίνηση αντλίας καθυστέρησης και υψηλός συναγερμός. Με έναν αναλογικό αισθητήρα, αυτά τα σημεία ρύθμισης προγραμματίζονται απευθείας στον ελεγκτή, παρέχοντας μεγαλύτερη ευελιξία και δυνατότητα προσαρμογής από απόσταση.

Ε2: Πώς χειρίζεται ο πίνακας το μπλοκάρισμα της αντλίας από κουρέλια και στερεά;

Ο ελεγκτής παρακολουθεί συνεχώς το ρεύμα του κινητήρα. Εάν το ρεύμα πέσει σημαντικά κάτω από την κανονική ζώνη άντλησης, ο ελεγκτής εντοπίζει μια πιθανή απόφραξη και ξεκινά μια αυτόματη ακολουθία αντιστροφής και επανάληψης. Η αντλία λειτουργεί για λίγο αντίστροφα για να απομακρυνθεί το εμπόδιο και μετά επανεκκινείται προς τα εμπρός. Εάν η προσπάθεια επιτύχει και το ρεύμα ομαλοποιηθεί, η λειτουργία συνεχίζεται. Εάν το μπλοκάρισμα επιμένει μετά τον καθορισμένο αριθμό προσπαθειών, η αντλία κλειδώνεται και δημιουργείται συναγερμός.

Ε3: Τι συμβαίνει εάν η αντλία λειτουργίας αποτύχει κατά τη λειτουργία;

Ο ελεγκτής προσδιορίζει αμέσως την αντλία που απέτυχε ως μη διαθέσιμη, επιλέγει την επόμενη διαθέσιμη αντλία στη σειρά περιστροφής, την εκκινεί και ενεργοποιεί έναν συναγερμό σφάλματος. Αυτή η αυτόματη εναλλαγή διασφαλίζει ότι η άντληση συνεχίζεται χωρίς καθυστέρηση. Η αντλία με βλάβη παραμένει κλειδωμένη μέχρι να επιβεβαιωθεί ο συναγερμός και να διορθωθεί η βλάβη.

Ε4: Πώς λειτουργεί η εναλλαγή και μπορώ να τη ρυθμίσω σε εναλλαγή βάσει ωρών λειτουργίας;

Η εναλλαγή αλλάζει ποια αντλία λειτουργεί ως ηλεκτρόδιο μετά από κάθε πλήρη κύκλο αντλίας ή σε ένα διαμορφώσιμο όριο ωρών λειτουργίας. Η περιστροφή με βάση τις ώρες λειτουργίας εξισώνει τη μηχανική φθορά και τη διάρκεια ζωής της στεγανοποίησης σε όλες τις αντλίες. Η εναλλαγή λαμβάνει χώρα στο σημείο στάσης όταν το κάρτερ είναι άδειο, επομένως δεν υπάρχει κίνδυνος συμβάντων υψηλού επιπέδου κατά τη μετάβαση.

Ε5: Ποιες επιλογές επικοινωνίας και απομακρυσμένου συναγερμού περιλαμβάνονται;

Ο πίνακας παρέχει: επαφές ρελέ χωρίς volt για κοινό συναγερμό, συναγερμό υψηλού επιπέδου και μεμονωμένο σφάλμα αντλίας (για ενσύρματη σύνδεση τηλεμετρίας). RS485 Modbus RTU ως στάνταρ για τοπική ενσωμάτωση SCADA ή RTU. και προαιρετική πύλη cloud 4G για άμεση απομακρυσμένη πρόσβαση μέσω προγράμματος περιήγησης ιστού ή εφαρμογής smartphone, με συναγερμούς ειδοποίησης push.

Ε6: Μπορεί ο πίνακας να λειτουργεί σε εφεδρική γεννήτρια;

Ναί. Η αλληλουχία αντλιών του πίνακα και οι μαλακοί εκκινητές ή οι εκκινητές αστέρα-δέλτα περιορίζουν το ρεύμα εισόδου, επιτρέποντας σε μια γεννήτρια να εκκινεί τις αντλίες εντός της χωρητικότητάς της. Ένα προαιρετικό σήμα εισόδου γεννήτριας μπορεί να μειώσει τον αριθμό των αντλιών που επιτρέπεται να λειτουργούν ταυτόχρονα όταν υπάρχει εφεδρική ισχύς, αποτρέποντας την υπερφόρτωση της γεννήτριας.

Ε7: Τι συντήρηση απαιτεί ο πίνακας;

Μηνιαίος οπτικός έλεγχος στεγανοποιήσεων θυρών, φίλτρων εξαερισμού και εσωτερικής κατάστασης. Τριμηνιαίος έλεγχος τερματισμών ισχύος και κατάστασης ρελέ. Ετήσιος λειτουργικός έλεγχος εισόδων στάθμης, συναγερμού υψηλού επιπέδου, λογικής εναλλαγής και συσκευών ασφαλείας. Τα μέτρα προστασίας από τη διάβρωση του πίνακα θα πρέπει να επιθεωρούνται ετησίως σε επιθετικά περιβάλλοντα. Οι επαφές είναι το κύριο αντικείμενο επισκευής, με τα διαστήματα αντικατάστασης να εξαρτώνται από τη συχνότητα του κύκλου της αντλίας.

Ένα περιφερειακό δίκτυο αποχέτευσης — Αναβάθμιση ελέγχου σταθμού ανελκυστήρων

Φόντο

Μια περιφερειακή αρχή ύδρευσης στο Ηνωμένο Βασίλειο λειτούργησε περισσότερους από 40 σταθμούς ανύψωσης λυμάτων σε αγροτικές και προαστιακές περιοχές, συλλέγοντας λύματα από μικρές κοινότητες και αντλώντας τα σε κεντρικά έργα επεξεργασίας. Πολλοί σταθμοί ήταν ηλικίας 15 έως 25 ετών με πίνακες ελέγχου παλαίωσης που χρησιμοποιούν τη βασική λογική ρελέ με διακόπτη πλωτήρα. Η αρχή αντιμετώπισε αυξανόμενο κόστος κλήσης για μπλοκαρίσματα και βλάβες αντλιών, έλλειψη ορατότητας της κατάστασης του σταθμού μεταξύ προγραμματισμένων επιθεωρήσεων και αυξανόμενη δυσκολία προμήθειας ανταλλακτικών.

Η Πρόκληση

Οι υπάρχοντες πίνακες που βασίζονται σε ρελέ δεν προσέφεραν απομακρυσμένη παρακολούθηση, ανίχνευση μπλοκαρίσματος αντλίας και αυτόματη εναλλαγή - κάθε σταθμός λειτουργούσε μία μόνο αντλία με αναμονή χειροκίνητης λειτουργίας που απαιτούσε φυσική επίσκεψη για να αλλάξει. Συμβάντα απόφραξης στην αντλία λειτουργίας παρέμειναν απαρατήρητα έως ότου ειδοποιήθηκε και η αντλία αναμονής, με αποτέλεσμα κλήσεις έκτακτης ανάγκης και περιστασιακές διαρροές λυμάτων. Οι σταθμοί κατανέμονταν σε 1.500 τετραγωνικά χιλιόμετρα, καθιστώντας την αντιδραστική συντήρηση τόσο αργή όσο και δαπανηρή.

Όταν η αρχή σχεδίαζε μια αναβάθμιση του συστήματος ελέγχου, τα νέα πάνελ έπρεπε να χωρέσουν στα υπάρχοντα υπέργεια κιόσκια χωρίς πολιτικές τροποποιήσεις, να διασυνδέονται με τους υπάρχοντες πλωτηροδιακόπτες και με νέους αισθητήρες στάθμης υπερήχων και να επικοινωνούν μέσω του υπάρχοντος δικτύου τηλεμετρίας της αρχής — ένας συνδυασμός ραδιοφώνου UHF και GPRS που απαιτούσε απλές εξόδους συναγερμού ξηρής επαφής μαζί με δεδομένα Modbus. Η προδιαγραφή απαιτούσε επίσης αυτόματη εναλλαγή, ανίχνευση μπλοκαρίσματος και παρακολούθηση διαρροής στεγανοποίησης.

Γιατί Πίνακας Ελέγχου Αντλίας Επεξεργασίας Νερού;

Η εργοστασιακά σχεδιασμένη λύση πάνελ αντιμετώπισε κάθε απαίτηση σε ένα μόνο πακέτο. Τα πάνελ κατασκευάστηκαν στις ακριβείς διαστάσεις τοποθέτησης των πλαισίων του κιόσκι, αποφεύγοντας οποιαδήποτε δομική εργασία. Ο ελεγκτής αποδέχτηκε τόσο τις υπάρχουσες εισόδους του πλωτηροδιακόπτη όσο και τα νέα υπερηχητικά σήματα 4–20 mA, επιτρέποντας τη σταδιακή αναβάθμιση των σταθμών.

Η ανίχνευση απόφραξης της αντλίας αποδείχθηκε καθοριστική. Οι πρώιμες δοκιμές σε τρεις σταθμούς εντόπισαν ότι πολλές κλήσεις απόφραξης ήταν στην πραγματικότητα διακοπτόμενες εμπλοκές που ξεκαθαρίστηκαν - η αυτόματη ακολουθία αντιστροφής και επανάληψης του πίνακα τα έλυσε χωρίς παρέμβαση χειριστή. Μόνο τα επίμονα μπλοκαρίσματα ενεργοποίησαν συναγερμό. Η παρακολούθηση διαρροής στεγανοποίησης ανίχνευσε εισροή υγρασίας σε δύο αντλίες κατά τη θέση σε λειτουργία, επιτρέποντας την προληπτική αντικατάσταση του ρουλεμάν πριν οι αντλίες τεθούν σε κανονική λειτουργία.

Οι έξοδοι συναγερμού διαμορφώθηκαν ώστε να διασυνδέονται απευθείας με τους υπάρχοντες σταθμούς τηλεμετρίας UHF της αρχής. Σε συνδυασμό με τα δεδομένα Modbus που είναι διαθέσιμα στην ομάδα SCADA, η αρχή απέκτησε τόσο απλή ειδοποίηση σφαλμάτων όσο και λεπτομερείς αναλύσεις σταθμών.

Ανάπτυξη

Σαράντα προκατασκευασμένα πάνελ, διαμορφωμένα για σταθμούς διπλής αντλίας (1,5 kW έως 15 kW), κατασκευάστηκαν και δοκιμάστηκαν σε διάστημα τεσσάρων μηνών και εγκαταστάθηκαν από την ηλεκτρική ομάδα της αρχής μετά από μια τυποποιημένη διαδικασία θέσης σε λειτουργία. Τα πάνελ περιλάμβαναν μαλακούς εκκινητές σε αντλίες 7,5 kW και άνω, εισόδους παρακολούθησης διαρροής στεγανοποίησης και θερμοκρασίας ρουλεμάν, λογική ανίχνευσης μπλοκαρίσματος και συμβατότητα στάθμης πλωτήρα και υπερήχων. Σε μια σταδιακή διάθεση αναβαθμίστηκαν έξι σταθμοί ανά μήνα, με ολόκληρο το δίκτυο να ολοκληρώνεται σε λιγότερο από οκτώ μήνες.

Αποτελέσματα

●  Οι κλήσεις της αντλίας έκτακτης ανάγκης μειώθηκαν κατά περίπου 60% εντός του πρώτου έτους, λόγω της αυτόματης αντιστροφής και επανάληψης απομάκρυνσης μικρών μπλοκαρισμάτων και της έγκαιρης προειδοποίησης από την παρακολούθηση διαρροής στεγανοποίησης που επιτρέπει την προγραμματισμένη συντήρηση.

●  Εισορροπήστε τις ώρες λειτουργίας εναλλαγής αντλιών μεταξύ των αντλιών λειτουργίας και αναμονής για πρώτη φορά στους περισσότερους σταθμούς, επεκτείνοντας τα διαστήματα σέρβις της μηχανικής σφράγισης και των ρουλεμάν.

●  Η ομάδα SCADA απέκτησε ορατότητα σε πραγματικό χρόνο των επιπέδων του κάρτερ, της κατάστασης της αντλίας και των ωρών λειτουργίας και στους 40 σταθμούς, αντικαθιστώντας την προηγούμενη εξάρτηση από εβδομαδιαίες φυσικές επιθεωρήσεις.

●  Οι χειριστές ανέφεραν ότι η τυποποιημένη διάταξη πίνακα σε όλους τους σταθμούς απλοποίησε δραματικά την εύρεση σφαλμάτων, καθώς κάθε τεχνικός γνώριζε ακριβώς πού βρισκόταν κάθε εξάρτημα και τερματικό.

●  Η αρχή υιοθέτησε έκτοτε την ίδια προδιαγραφή πίνακα για άλλους 15 σταθμούς σε ένα πρόγραμμα επέκτασης δικτύου.
